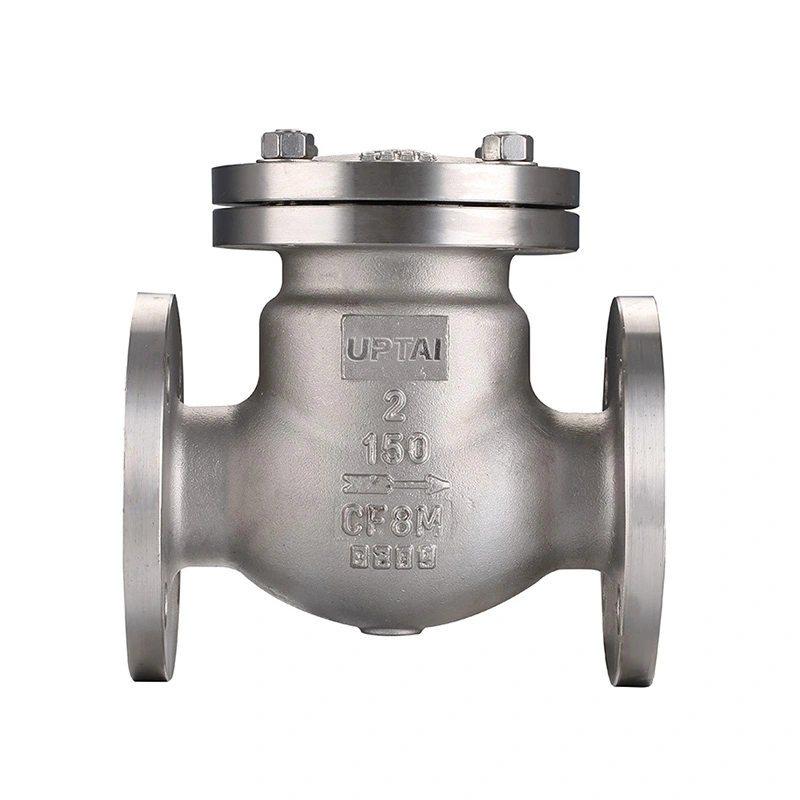

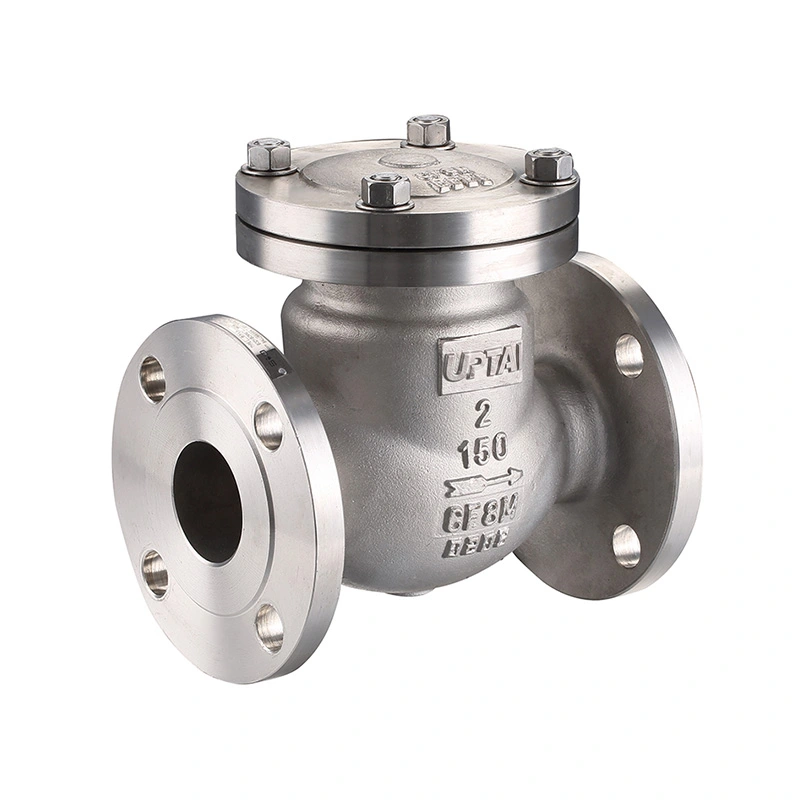

Válvula de retención oscilante ANSI Clase 150

La válvula de retención oscilante ANSI Clase 150 es una válvula antirretorno con un disco articulado para controlar la dirección del flujo en tuberías industriales. El disco se mueve con el flujo del proceso y se cierra cuando el flujo cae o se invierte. No se requiere ningún actuador externo para el funcionamiento normal.

Esta válvula está disponible para agua, vapor, petróleo, gas, agua de mar y fluidos industriales compatibles. La configuración especificada utiliza acero inoxidable CF8M para el cuerpo y el disco y F316 para el asiento. La selección de la válvula debe basarse en el medio real, la presión, la temperatura, el tamaño de la tubería y la disposición de la instalación.

Dimensiones principales

Construcción de válvulas

La válvula consta principalmente de un cuerpo, un disco articulado, un asiento, un mecanismo de bisagra y componentes de sellado. El disco está montado dentro del cuerpo y gira alrededor de su bisagra durante el funcionamiento. Esta disposición permite que la válvula se abra con flujo hacia adelante y regrese hacia el asiento cuando cambia la condición del flujo.

Disco con bisagras

El disco se aleja del asiento a medida que el medio fluye a través de la válvula. Cuando el flujo hacia adelante disminuye, el disco regresa a la posición cerrada. El movimiento del disco se ve afectado por la velocidad del flujo, la posición de instalación y la geometría interna de la válvula.

Asiento y superficie de sellado

El material del asiento listado es ASTM A182 F316. Las superficies de sellado del asiento y del disco forman la interfaz de cierre cuando se cierra la válvula. Se debe comprobar su estado durante el mantenimiento si se observan fugas o cierre anormal.

Dirección de flujo e instalación

La válvula debe instalarse según la dirección del flujo marcada en el cuerpo. Antes de la instalación, verifique la flecha, las dimensiones de la conexión y el espacio libre disponible alrededor de la válvula. El disco debe tener suficiente espacio para moverse a través de su rango operativo sin hacer contacto con las tuberías o equipos circundantes.

Instalación Horizontal

La instalación horizontal se usa comúnmente para válvulas de retención oscilantes. La válvula debe colocarse de manera que el disco pueda moverse libremente y regresar al asiento cuando disminuya el flujo hacia adelante.

Instalación vertical

La instalación vertical depende del diseño de la válvula y de la dirección del flujo. La instalación debe permitir que el disco cierre correctamente en las condiciones de flujo reales. El modelo específico y la disposición de la tubería deben confirmarse antes de la instalación.

Conexión de tubería

La especificación de conexión enumerada incluye roscas NPT y BSP. El tubo o accesorio correspondiente debe utilizar la especificación de rosca correspondiente. Durante la instalación, evite una fuerza de apriete excesiva que podría dañar el cuerpo de la válvula o la conexión roscada.

Características de flujo y presión

Cuando la válvula está abierta, el disco se aleja del paso de flujo. La caída de presión a través de la válvula depende de su tamaño, paso interno, caudal y propiedades del medio. Para sistemas de alto flujo, el tamaño de la válvula debe seleccionarse de acuerdo con el caudal requerido y no solo con el tamaño de la tubería.

La clase de presión indicada es CL150, con una presión máxima de 285 PSI. La presión de trabajo permitida puede variar según la temperatura y el material, por lo que la presión y la temperatura de funcionamiento deben verificarse junto con la clasificación de presión y temperatura aplicable.

Para líneas de descarga de bombas y otros sistemas con condiciones de flujo cambiantes, la respuesta de la válvula debe considerarse como parte del diseño general de la tubería. Los cambios rápidos en el flujo pueden afectar el movimiento del disco y la presión del sistema.

Consideraciones sobre el golpe de ariete

El golpe de ariete puede ocurrir cuando el fluido que fluye se detiene o cambia de dirección rápidamente. Una válvula de retención puede contribuir al aumento de presión si el disco se cierra mientras todavía hay un flujo significativo a través de la tubería.

La gravedad del aumento de presión depende de factores como la velocidad del flujo, la longitud de la tubería, las propiedades del fluido, las características de cierre de la válvula y el funcionamiento de la bomba. Cuando el golpe de ariete es una preocupación, la válvula de retención y el sistema de tuberías completo deben evaluarse juntos.

Se pueden considerar configuraciones de cierre lento, amortiguación o contrapeso para sistemas que requieren un movimiento del disco más controlado. La estructura adecuada depende de las condiciones reales de la tubería y de los requisitos del proyecto.

Materiales y Condiciones de Servicio

Los materiales especificados para el cuerpo y el disco son ASTM A351 CF8M (316), mientras que el asiento es ASTM A182 F316. Estos materiales son adecuados para muchas aplicaciones industriales donde el acero inoxidable es compatible con el medio de proceso.

La compatibilidad del material debe comprobarse comparándola con la composición, concentración, temperatura y presión reales del fluido. El servicio de agua de mar y productos químicos puede requerir una consideración adicional de la exposición al cloruro y las condiciones de corrosión.

Otras opciones de materiales están disponibles bajo petición. Para aplicaciones especiales, los materiales requeridos para el cuerpo, el disco y el asiento deben confirmarse antes de la producción.

Aplicaciones típicas

Tubería de descarga de la bomba:Se utiliza aguas abajo de las bombas para limitar el flujo inverso cuando la bomba se detiene o cambian las condiciones de funcionamiento.

Tratamiento de Agua:Se aplica en líneas de proceso y agua compatibles donde se requiere control automático de flujo unidireccional.

Tuberías Petroquímicas:Se utiliza con petróleo, gas y fluidos de proceso compatibles dentro de los límites de presión, temperatura y material especificados.

Sistemas de energía y servicios públicos:Adecuado para líneas seleccionadas de agua, servicios públicos y procesos donde es necesario controlar el flujo inverso.

Sistemas de agua de mar:Se pueden considerar configuraciones de acero inoxidable cuando el material sea adecuado para las condiciones reales del agua de mar.

Tuberías industriales generales:Se utiliza en equipos y líneas de proceso donde se requiere una función antirretorno autooperada.

Guía de selección

Para cotización y revisión técnica, proporcione el tamaño nominal, la presión nominal, el tipo de conexión, la orientación de la instalación, el medio, la presión de funcionamiento, la temperatura y los requisitos de material. También se deben identificar condiciones especiales de servicio como agua de mar, medios corrosivos o golpes de ariete.

Pruebas e inspección

El estándar de diseño y fabricación especificado es ASME B16.34 y API 598 está incluido para pruebas e inspección. El procedimiento de inspección aplicable puede cubrir el cuerpo de la válvula, las áreas de sellado, las dimensiones y el rendimiento de la presión.

Prueba de carcasa

La prueba de carcasa comprueba el límite de presión de la válvula montada en las condiciones de prueba especificadas. La presión de prueba y el tiempo de mantenimiento deben seguir los requisitos de inspección aplicables.

Prueba de fugas del asiento

La prueba del asiento comprueba si la válvula cerrada cumple los criterios de aceptación de fugas especificados. Las condiciones de prueba dependen de la norma aplicable y de las especificaciones de la válvula.

Inspección final

La inspección final puede incluir verificaciones dimensionales, inspección de conexiones, condición de la superficie, marcas de identificación y movimiento operativo. Los registros de inspección requeridos o la documentación del material se pueden suministrar de acuerdo con los requisitos del pedido.

Operación y mantenimiento

Antes de la puesta en servicio, verifique la orientación de la válvula, la dirección del flujo y la limpieza de la tubería. Las partículas extrañas que quedan en la tubería pueden afectar el disco o la superficie de sellado durante la operación.

Durante el servicio, se deben investigar ruidos inusuales, vibraciones, movimientos repetidos del disco o flujo inverso. Estas condiciones pueden estar relacionadas con la velocidad del flujo, la instalación, el tamaño de la válvula o cambios en el sistema operativo.

Antes de la inspección o mantenimiento, aísle y despresurice la tubería. Revise el disco, el mecanismo de bisagra, la superficie del asiento y la conexión del cuerpo en busca de desgaste, depósitos o daños. Reemplace los componentes cuando su condición ya no cumpla con los requisitos de mantenimiento aplicables.

Preguntas frecuentes

P1: ¿Qué es una válvula de retención oscilante ANSI Clase 150?

Una válvula de retención oscilante ANSI Clase 150 es una válvula de retención de disco articulado con una clasificación de presión Clase 150. Utiliza el flujo del proceso para abrir el disco y se cierra cuando el flujo disminuye o se invierte, lo que lo hace adecuado para la prevención automática del flujo inverso en tuberías industriales compatibles.

P2: ¿Una válvula de retención oscilante requiere un actuador?

No. El disco opera automáticamente según las condiciones de flujo y presión en la tubería. No se requiere ningún actuador neumático, eléctrico o hidráulico para el funcionamiento normal de la válvula de retención.

P3: ¿Qué información se necesita al seleccionar una válvula de retención oscilante?

La información clave incluye el tamaño de la tubería, la clase de presión, el tipo de conexión, la dirección de instalación, el medio, la presión de funcionamiento, la temperatura, los requisitos de materiales y cualquier requisito especial relacionado con la corrosión, el golpe de ariete o la inspección.

P4: ¿Se puede utilizar una construcción de acero inoxidable para agua de mar?

Puede considerarse para aplicaciones adecuadas en agua de mar, pero la compatibilidad del material debe evaluarse en función de la concentración de cloruro, la temperatura, las condiciones de flujo y otros factores de corrosión. El grado de acero inoxidable debe confirmarse antes de la selección.

P5: ¿Qué puede causar el flujo inverso después de instalar la válvula?

Las posibles causas incluyen una dirección de instalación incorrecta, un disco que no se puede mover libremente, superficies de sellado dañadas, material extraño dentro de la válvula, tamaño inadecuado o condiciones de funcionamiento fuera del rango previsto. La válvula y las tuberías circundantes deben inspeccionarse después de que el sistema se haya aislado de forma segura.

P6: ¿Se puede utilizar la válvula para medios de alta temperatura?

El rango de temperatura indicado es de -25 ℃ a 150 ℃. El uso real a temperatura elevada debe compararse con la clasificación de presión-temperatura y la compatibilidad de los materiales del cuerpo, el disco y el asiento con el medio.

P7: ¿Hay otros materiales disponibles?

Sí. Otras configuraciones de materiales están disponibles a pedido. El material requerido debe especificarse de acuerdo con el medio, la presión, la temperatura, las condiciones de corrosión y los requisitos aplicables del proyecto.
