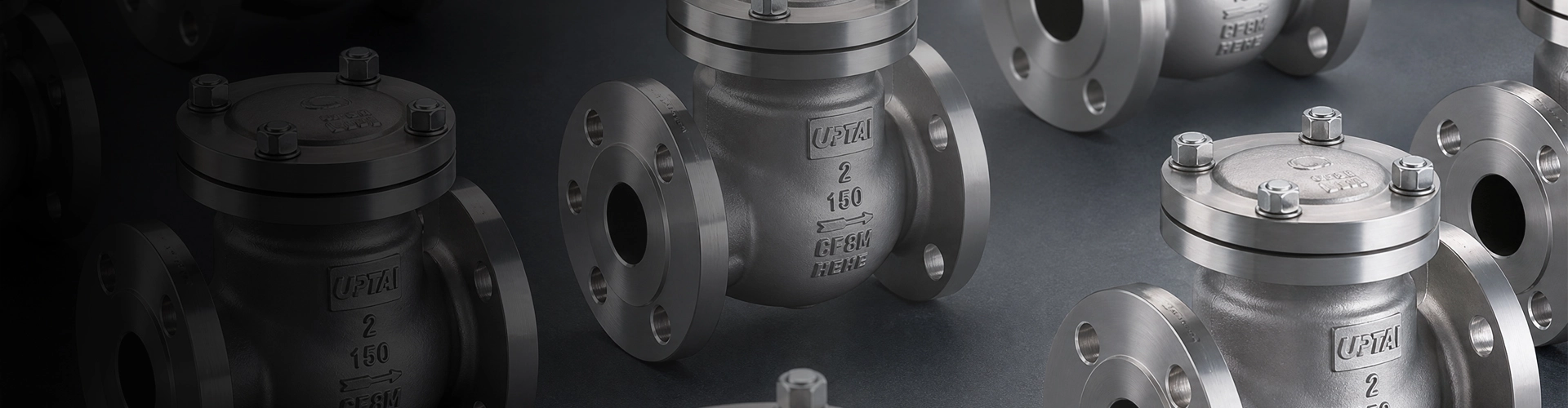

Válvulas de retención
Válvulas de retención directas de fábrica con precios competitivos
Las válvulas de retención Shangtai están diseñadas para permitir que el fluido fluya en una dirección y al mismo tiempo evitan automáticamente el flujo inverso cuando cambia la dirección del flujo. A diferencia de las válvulas de aislamiento operadas manualmente, estas válvulas de acción automática responden a las condiciones de presión y flujo en la tubería sin requerir un actuador externo.
Por lo general, se instalan aguas abajo de bombas, compresores y otros equipos de proceso para ayudar a reducir el riesgo de reflujo y proteger los sistemas de tuberías conectados. Shangtai suministra diferentes construcciones de válvulas para tratamiento de agua, petróleo y gas, procesamiento químico, plantas petroquímicas, generación de energía, HVAC y aplicaciones industriales en general.
Suministro de válvulas de retención industriales
Shangtai admite la selección de válvulas según el tamaño de la tubería, la clase de presión, el medio, la temperatura, la dirección del flujo, la posición de instalación, el tipo de conexión y las características de respuesta requeridas. Envíe sus condiciones de operación para confirmación técnica y cotización.
Tipos de productos para diferentes condiciones de tuberías
El mecanismo de cierre tiene un efecto directo sobre la respuesta de apertura, la pérdida de presión, los requisitos de instalación y la resistencia al flujo inverso. La selección de la construcción adecuada requiere considerar las características de flujo de la tubería y el equipo que se está protegiendo.
Válvulas de retención oscilantes
Un disco articulado se abre cuando el flujo avanza y regresa hacia el asiento cuando el flujo se invierte. Los diseños oscilantes se utilizan comúnmente en sistemas de tuberías industriales, de servicios públicos y de agua donde se encuentran disponibles condiciones de flujo adecuadas.
Válvulas de retención de elevación
El elemento de cierre se mueve verticalmente desde el asiento en respuesta a la presión del flujo. Esta construcción se puede considerar para aplicaciones que requieren un movimiento controlado del disco y condiciones de instalación adecuadas.
Válvulas de retención de pistón
La construcción tipo pistón utiliza un pistón o disco guiado para controlar el flujo hacia adelante y hacia atrás. Puede seleccionarse para sistemas de proceso donde se requiere un comportamiento de cierre estable y movimiento guiado.
Válvulas de retención de bola
Una bola se mueve según la dirección y presión del fluido. Estas válvulas se utilizan en aplicaciones de líquidos y servicios públicos seleccionadas donde es adecuado un mecanismo de cierre compacto y de acción automática.
Válvulas de retención de placa doble
Las placas dobles se abren cuando el flujo avanza y se cierran cuando el flujo se invierte. Su construcción compacta tipo oblea puede ayudar a reducir el espacio de instalación en sistemas de tuberías adecuados.
Válvulas de retención de flujo axial
Los diseños de flujo axial guían el elemento de cierre a lo largo del eje de la tubería y pueden considerarse cuando se requiere una respuesta rápida, una instalación compacta y características de flujo controlado.
Prevención de contraflujo para bombas y equipos de proceso
El flujo inverso puede ocurrir cuando una bomba se detiene, las condiciones de presión cambian o el fluido se mueve entre secciones conectadas de un sistema de tuberías. Una válvula de retención seleccionada correctamente puede cerrarse automáticamente cuando cambia la relación de presión aguas arriba-aguas abajo, lo que ayuda a limitar el flujo inverso.
La instalación es particularmente importante alrededor de las líneas de descarga de la bomba. El tipo de válvula, las características de cierre, la distancia desde la salida de la bomba y los codos o accesorios cercanos pueden afectar el comportamiento del sistema. Para aplicaciones sensibles a aumentos repentinos de presión, la respuesta de cierre y el potencial de golpe de ariete deben evaluarse durante la selección de la válvula.
Factores clave de selección:Medio, tamaño nominal, presión nominal, temperatura de funcionamiento, caudal, dirección del flujo, posición de instalación, pérdida de presión permitida, presión de apertura, características de cierre y tipo de conexión.
Requisitos de flujo y presión de apertura
La presión de apertura se refiere a la presión diferencial mínima requerida para alejar el elemento de cierre de su asiento y permitir que comience el flujo. Este parámetro se vuelve particularmente importante en sistemas de baja presión, flujo por gravedad y baja velocidad.
Una válvula con una resistencia de apertura excesiva puede crear una pérdida de presión no deseada o restringir el flujo en un sistema con presión disponible limitada. Por el contrario, las características de cierre deben ser adecuadas para que la aplicación reduzca el riesgo de funcionamiento inestable o aumentos repentinos de presión relacionados con el flujo inverso.
Al solicitar una configuración, proporcionar el caudal normal y mínimo, la presión de funcionamiento y la presión diferencial disponible puede ayudar a determinar un diseño interno adecuado.
Materiales para Agua, Procesos y Servicios Industriales
La selección del material debe basarse en el medio de trabajo, la temperatura, la presión, las condiciones de corrosión y los requisitos aplicables del proyecto. Dependiendo de la construcción de la válvula, los materiales del cuerpo y de los componentes internos se pueden especificar para diferentes servicios industriales.
Acero carbono
Se utiliza para aplicaciones adecuadas de petróleo, gas, agua, vapor y procesos industriales donde el acero al carbono es compatible con el entorno operativo.
Acero inoxidable
Seleccionado para aplicaciones donde se requiere una mayor resistencia a la corrosión. El grado apropiado debe determinarse según el fluido y la temperatura.
Materiales de asiento y sellado
Los materiales de asiento, junta y sellado deben seleccionarse según la compatibilidad del fluido, la presión, la temperatura y el rendimiento de cierre requerido.
Componentes internos
El disco, la bisagra, el resorte, el pistón, la bola y otros componentes internos deben especificarse de acuerdo con la construcción de la válvula y las condiciones de operación.
Conexiones finales y orientación de instalación
Las configuraciones de conexión disponibles pueden incluir extremos bridados, de oblea, de orejeta, soldados a tope, soldados a encaje, roscados y otros extremos especificados por el proyecto. La conexión seleccionada debe coincidir con las dimensiones de la tubería, la clase de presión, el método de instalación y el estándar de conexión aplicable.
No todos los diseños son adecuados para todas las direcciones de instalación. Algunos modelos pueden funcionar en tuberías horizontales y verticales, mientras que otros requieren una orientación de flujo o una posición de instalación específicas. Siempre verifique la flecha de flujo de la válvula y los requisitos de instalación del fabricante antes de la puesta en servicio.
Para instalaciones verticales, la dirección del flujo de fluido y el peso o las características del resorte del elemento de cierre pueden afectar el comportamiento de apertura y cierre. Estos factores deben considerarse al seleccionar la construcción de la válvula.
Reducción del ruido, la vibración y el golpe de ariete
Pueden producirse ruidos o vibraciones cuando el elemento de cierre se abre y cierra repetidamente en condiciones de flujo inestable. El tamaño incorrecto, la velocidad del flujo baja o fluctuante, la turbulencia, los desechos y la instalación inadecuada cerca de bombas o codos pueden contribuir a este comportamiento.
El golpe de ariete es otra consideración importante en sistemas donde la velocidad del fluido cambia rápidamente. Las características de cierre de la válvula, el diseño de la tubería, el funcionamiento de la bomba y el volumen del sistema deben evaluarse juntos en lugar de seleccionar la válvula basándose únicamente en el tamaño nominal de la tubería.
Para aplicaciones de salida de bomba y flujo de alta velocidad
Proporcione el caudal de la bomba, la presión de descarga, el tamaño de la tubería, las características del fluido, la posición de instalación y cualquier problema conocido de golpe de ariete o vibración. Esta información ayuda a Shangtai a evaluar la construcción adecuada de la válvula y las características de cierre.
Aplicaciones en sistemas de tuberías industriales
Estas válvulas autoactuantes se utilizan dondequiera que el flujo inverso pueda afectar el funcionamiento del equipo, la estabilidad del proceso o el rendimiento de la tubería. La construcción adecuada depende del medio, las condiciones de flujo, la presión, la temperatura y la disposición de la instalación.
Líneas de salida de la bomba
Instalado aguas abajo de las bombas para ayudar a prevenir el flujo inverso cuando la bomba se detiene o cambia la presión del sistema.
Sistemas de petróleo y gas
Se utiliza en tuberías seleccionadas de producción, transmisión, proceso y servicios públicos donde se requiere control de flujo unidireccional.
Tratamiento de agua
Aplicado en sistemas de suministro, tratamiento, bombeo y aguas residuales de agua para la prevención del reflujo de tuberías.
Química y Petroquímica
Las configuraciones de material y sellado se pueden seleccionar según el medio químico, la presión, la temperatura y las condiciones de corrosión.
Generación de energía
Se utiliza en sistemas auxiliares, de agua, vapor y refrigeración adecuados donde se requiere protección contra flujo inverso.
HVAC y servicios públicos
Seleccionado para sistemas adecuados de agua fría, agua de calefacción, bombas y tuberías de servicios públicos según las condiciones de funcionamiento.
Fabricación e inspección
Shangtai gestiona la producción, la inspección y el suministro de acuerdo con la configuración de válvula especificada y los requisitos de aplicación. El control de calidad puede incluir inspección dimensional, verificación de materiales, pruebas de presión, rendimiento del sellado, verificaciones operativas y otros procedimientos de inspección aplicables.
Las válvulas Shangtai cuentan con las certificaciones ISO 9001, CE y EAC. Los productos seleccionados también se pueden fabricar y probar de acuerdo con los estándares internacionales aplicables, incluidos API 6D y API 598, cuando lo requiera el proyecto.
Documentación del proyecto:Para proyectos técnicos, especifique los estándares de prueba y diseño aplicables, la clase de presión, los requisitos de materiales, el estándar de conexión, los requisitos de inspección y los documentos de certificación al enviar una consulta.
Cómo especificar la válvula de retención correcta
La selección de la válvula debe comenzar con las condiciones de operación y no solo con el diámetro de la tubería. El medio, el caudal, la presión, la temperatura, la orientación de la instalación, la pérdida de presión permitida y la respuesta requerida al flujo inverso afectan la construcción adecuada de la válvula.
Para sistemas de bombas y compresores, proporcione caudales normales y máximos, presión de funcionamiento, tamaño de tubería, tipo de equipo y cualquier condición conocida de aumento de presión o golpe de ariete. Para sistemas de baja presión, la presión de craqueo y el flujo operativo mínimo son parámetros de selección particularmente útiles.
También puede proporcionar planos de tuberías, programas de válvulas, hojas de datos de equipos o especificaciones de válvulas existentes. Shangtai puede revisar la información disponible antes de preparar una configuración y cotización. Para otros productos de válvulas industriales, visite elGama de productos de válvulas Shangtai.
Preguntas frecuentes
¿Cuáles son los tipos comunes disponibles?
ComúnVálvulas de retenciónLos tipos incluyen diseños de oscilación, elevación, pistón, bola, placa doble y flujo axial. Cada construcción tiene diferentes características de flujo, cierre, pérdida de presión e instalación.
¿Cómo elijo el tipo correcto?
La selección depende del medio de trabajo, tamaño de la tubería, presión nominal, temperatura, caudal, posición de instalación, pérdida de presión permitida, presión de apertura y respuesta de cierre requerida.
¿Se pueden instalar estas válvulas verticalmente?
Algunos diseños se pueden instalar verticalmente, mientras que otros requieren una orientación específica. Siga siempre la flecha de flujo, las instrucciones de instalación y los requisitos de tubería del proyecto.
¿Qué es la presión de apertura?
La presión de apertura es la presión diferencial mínima requerida para alejar el elemento de cierre de su asiento e iniciar el flujo hacia adelante. Es particularmente relevante en sistemas de baja presión y flujo por gravedad.
¿Por qué una válvula hace ruido o vibra?
Las posibles causas incluyen tamaño incorrecto, flujo inestable, baja velocidad del flujo, turbulencia, golpe de ariete, desechos internos o instalación demasiado cerca de bombas, codos u otras alteraciones del flujo.
¿Qué conexiones finales están disponibles?
Las opciones comunes incluyen conexiones bridadas, de oblea, de orejeta, soldadas a tope, soldadas a encaje, roscadas y otras conexiones especificadas por el proyecto, según el diseño de la válvula y los requisitos de la tubería.
¿Qué mantenimiento se requiere?
La inspección puede incluir el elemento de cierre, el pasador de la bisagra, el resorte, la superficie del asiento, la junta y la limpieza interna. Los componentes de sellado desgastados o dañados deben reemplazarse según las condiciones de servicio y los requisitos de mantenimiento.
¿Qué información se necesita para una cotización?
Proporcione el tamaño de la válvula, clase de presión, tipo de conexión, construcción de la válvula, material, medio de trabajo, temperatura, dirección del flujo, caudal, posición de instalación, cantidad y cualquier dibujo o documento técnico requerido.
¿Necesita una válvula para protección contra reflujo?
Envíe el tamaño de su tubería, presión, medio, caudal, posición de instalación, estándar de conexión y detalles de la aplicación a Shangtai para obtener confirmación técnica y cotización.
- View as
Válvula de retención vertical con resorte de acero inoxidable
La válvula de retención vertical con resorte de acero inoxidable Shangtai evita el reflujo con un cierre rápido asistido por resorte, lo que minimiza el golpe de ariete. Fabricado con acero inoxidable de primera calidad, garantiza una excelente resistencia a la corrosión y un control confiable del flujo sin retorno.

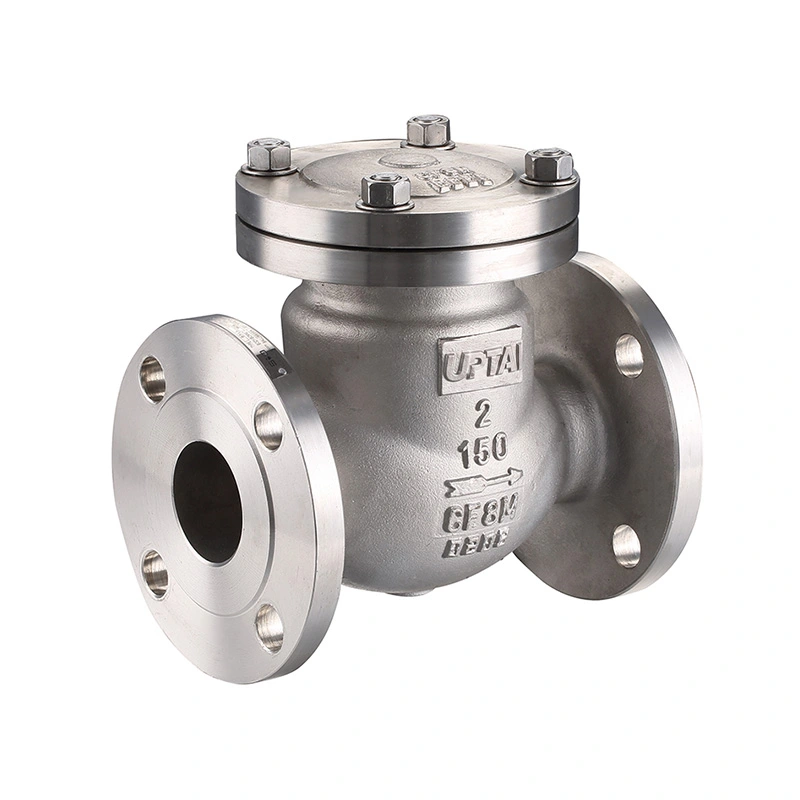

Válvula de retención oscilante ANSI Clase 150
La válvula de retención oscilante Shangtai ANSI Clase 150 utiliza un disco articulado para controlar el flujo inverso en las tuberías. El disco se abre cuando el medio fluye hacia adelante y se cierra cuando el flujo cambia de dirección, evitando el reflujo hacia bombas, compresores y otros equipos. Está disponible para tuberías de gran diámetro en sistemas de tratamiento de agua, petroquímicos, eléctricos e industriales en general, con diferentes materiales y opciones de conexión disponibles según las condiciones de servicio.
Shangtai Valve es un fabricante y proveedor profesional Válvulas de retención en China. Bienvenido a importar productos de calidad desde nuestra fábrica aquí.
