Fabricante confiable de miniválvulas de bola para control de flujo industrial compacto

Shangtai Miniválvulas de bolaestán diseñados para tuberías, equipos y sistemas de control de pequeño diámetro donde se requiere un cierre confiable en un espacio de instalación limitado. Su construcción compacta y operación de un cuarto de vuelta brindan una solución práctica para el aislamiento rápido del flujo en sistemas de agua, aire, neumáticos, HVAC, irrigación, instrumentación y otros sistemas livianos.

En comparación con las válvulas de bola industriales más grandes, los diseños mini están pensados ​​para conexiones de equipos y tuberías compactas donde el espacio de instalación, el tamaño de la válvula y la configuración de la conexión son factores de selección importantes. Shangtai suministra diferentes materiales del cuerpo y opciones de conexión según el medio de trabajo, la presión, la temperatura y los requisitos de las tuberías.

Construcción compacta para espacio de instalación limitado

El cuerpo compacto es adecuado para tuberías y equipos de pequeño diámetro donde una válvula convencional de tamaño completo puede requerir más espacio de instalación. El mecanismo de cuarto de vuelta permite abrir o cerrar la válvula rápidamente, lo que la hace adecuada para cierre local y aislamiento de mantenimiento.

Para maquinaria compacta, equipos neumáticos, unidades de tratamiento de agua, conjuntos HVAC y sistemas de instrumentación, las dimensiones de las válvulas y la orientación de las conexiones deben considerarse junto con el espacio de instalación disponible. Shangtai puede revisar los requisitos de la aplicación antes de confirmar la configuración adecuada.

Opciones de conexión para diferentes tuberías de pequeño diámetro

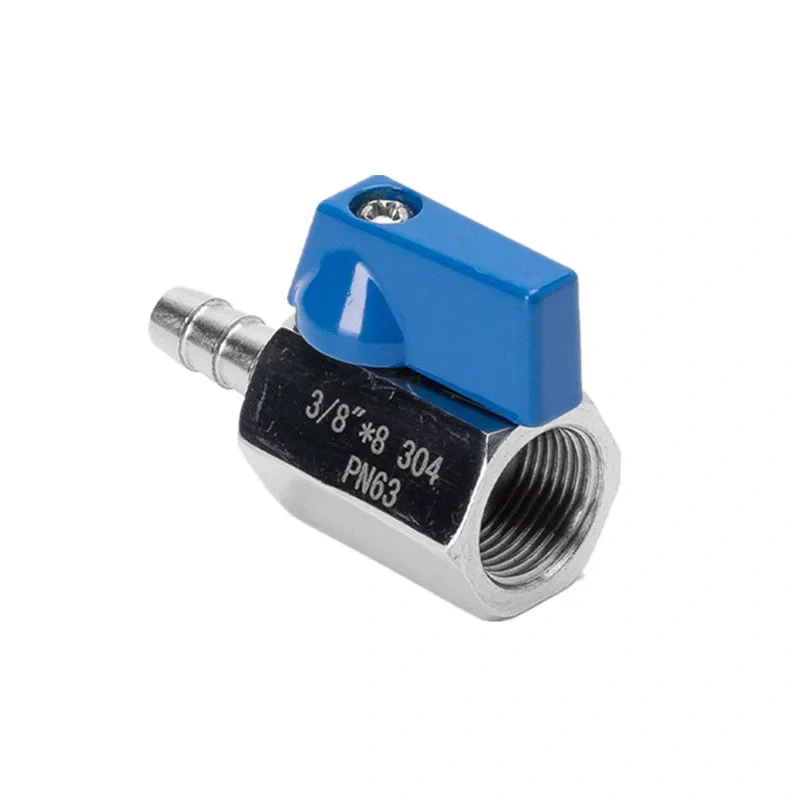

Las miniválvulas de bola se pueden suministrar con configuraciones de conexión adecuadas para diferentes interfaces de tuberías y equipos. Dependiendo del modelo, las opciones disponibles pueden incluir conexiones de rosca hembra, rosca macho, espiga para manguera, compresión y presión.

Se pueden seleccionar configuraciones roscadas con estándares como BSP, NPT o roscas métricas según el sistema de tuberías existente. La compatibilidad de la conexión debe confirmarse antes de realizar el pedido para evitar problemas de instalación.

Opciones de cuerpo de latón y acero inoxidable

La selección del material debe basarse en el medio de trabajo y el entorno de servicio en lugar de basarse únicamente en el tamaño de la válvula. El latón se usa comúnmente para agua, aire y otros servicios no corrosivos en general, mientras que el acero inoxidable se puede considerar cuando se requiere una mayor resistencia a la corrosión o condiciones de material más limpias.

El material de sellado también es importante porque la temperatura, la presión y la compatibilidad química pueden afectar el rendimiento del servicio. Al solicitar una cotización, proporcione el medio de trabajo y las condiciones de operación para que la configuración del cuerpo y del sello se puedan revisar en consecuencia.

Aislamiento de flujo de encendido/apagado para sistemas de diámetro pequeño

Las miniválvulas de bola están diseñadas principalmente para control de flujo completamente abierto o completamente cerrado. Su funcionamiento de un cuarto de vuelta permite al operador aislar una línea rápidamente durante la operación, el mantenimiento o la resolución de problemas del equipo.

Por lo general, no están destinados a una regulación continua y precisa. Cuando se requiere un ajuste preciso del flujo, una válvula de aguja o una válvula de control dedicada puede proporcionar una solución más adecuada.

Aplicaciones de productos

Sus dimensiones compactas y múltiples opciones de conexión hacen que estas válvulas sean adecuadas para una variedad de aplicaciones de equipos y tuberías de pequeño diámetro, que incluyen:

• Suministro de agua y pequeñas líneas de agua.
• Equipos neumáticos y de aire comprimido.
• Unidades HVAC y sistemas de fluidos compactos
• Equipos de riego y agrícolas.
• Instrumentación y pequeños sistemas de control.
• Pequeños conjuntos de maquinaria y equipos.
• Equipos de tratamiento de agua.
• Aplicaciones compatibles de petróleo y gas

Para aplicaciones que involucran químicos corrosivos, alta temperatura, alta presión o gases especiales, la configuración de la válvula debe confirmarse con las condiciones de operación reales antes de la selección.

Consideraciones de presión e instalación

La clasificación de presión aplicable depende del tamaño de la válvula, el material del cuerpo, la construcción interna, el material de sellado y el tipo de conexión. No se debe seleccionar una válvula compacta basándose únicamente en el tamaño nominal de la tubería. La presión y la temperatura de trabajo deben compararse con la configuración específica de la válvula.

La mayoría de los diseños de dos vías pueden manejar el flujo en cualquier dirección cuando la construcción permite la operación bidireccional. Si un modelo en particular tiene una dirección de flujo marcada, la válvula debe instalarse de acuerdo con las instrucciones del fabricante y el diseño de la tubería.

Para instalaciones en espacios de equipos confinados, verifique las dimensiones generales de la válvula, el espacio libre de la manija, la orientación de las roscas, el acceso a los tubos y el espacio de mantenimiento antes de finalizar la configuración.

Manufactura y Control de Calidad

Shangtai fabrica válvulas de acuerdo con especificaciones de producto definidas y revisa parámetros clave como el material del cuerpo, las dimensiones de la conexión, la configuración del sellado, los requisitos de presión y el método de operación durante la producción. La inspección y las pruebas de presión aplicables se pueden organizar de acuerdo con las especificaciones del producto y los requisitos del proyecto.

Para pedidos de proyectos o OEM, los clientes pueden proporcionar dibujos, especificaciones técnicas, estándares de conexión, información de aplicaciones o muestras para revisión de la configuración. Esto es particularmente útil cuando la válvula debe coincidir con el equipo existente o con un sistema de tubería específico.

Cómo especificar la miniválvula de bola adecuada

Antes de solicitar una cotización, prepare la siguiente información:

• Tamaño nominal de válvula o tubería
• Material del cuerpo, como latón o acero inoxidable.
• Tipo de conexión y estándar de rosca.
• Medio de trabajo
• Presión de trabajo
• Temperatura de funcionamiento
• Cantidad requerida
• Tipo de manija u otros requisitos de configuración
• Requisitos de tratamiento de superficie, si corresponde

Si la válvula está diseñada para una máquina o conjunto de tuberías existente, los dibujos, fotografías, dimensiones de conexión o piezas de muestra también pueden ayudar a confirmar la compatibilidad.
