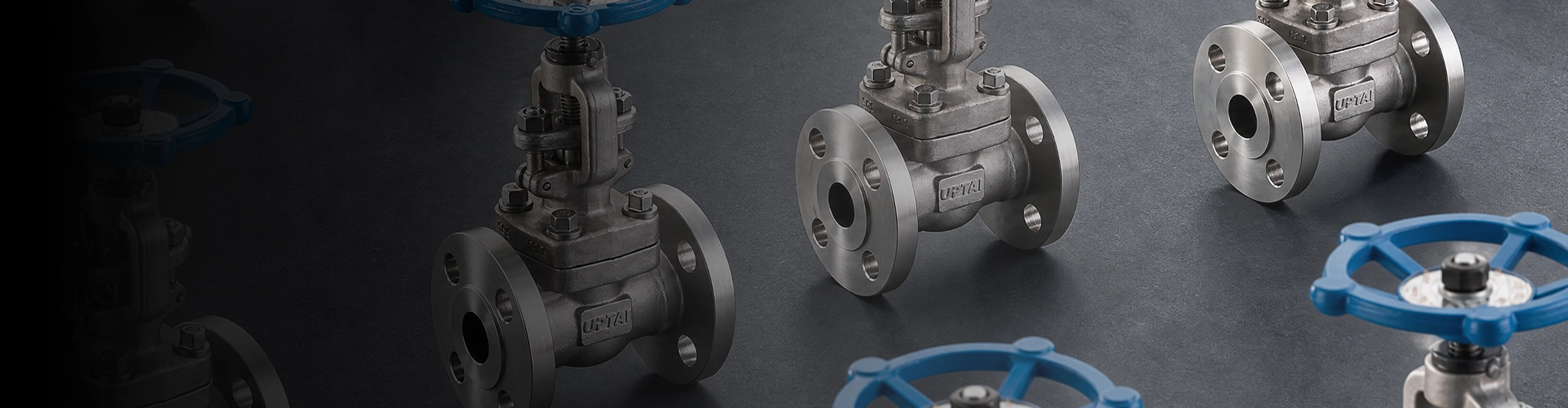

Válvulas de globo
Fabricante de válvulas de globo para control preciso de flujo en sistemas industriales
Las válvulas de globo Shangtai están diseñadas para aplicaciones que requieren regulación de flujo controlada, estrangulación y cierre confiable en sistemas de tuberías industriales. El movimiento lineal del disco contra el asiento permite ajustar progresivamente la apertura de la válvula, lo que hace que este tipo de válvula sea adecuada para sistemas donde el control del flujo es más importante que mantener la menor pérdida de presión posible.
Shangtai suministra configuraciones de válvulas de globo forjadas y fundidas en acero al carbono y acero inoxidable para vapor, agua, petróleo, gas, procesamiento químico, petroquímico, generación de energía y servicios industriales en general. La construcción de la válvula, la presión nominal, la conexión final, el ajuste y el método de operación se pueden seleccionar según el medio y las condiciones de operación.
Suministro de válvulas de globo para tuberías industriales
Shangtai admite configuraciones de válvulas de globo estándar y específicas para proyectos según el tamaño de la válvula, la clase de presión, la temperatura, el medio, los requisitos de flujo, el tipo de conexión, el material y el accionamiento. Envíe sus requisitos técnicos para confirmación de configuración y cotización.
Patrones de válvulas de globo para diferentes diseños de tuberías
El patrón del cuerpo de la válvula afecta la dirección del flujo, la pérdida de presión, el espacio de instalación y el acceso para mantenimiento. Shangtai puede proporcionar diferentes patrones de válvulas de globo según la disposición de la tubería y los requisitos de servicio.
Válvulas de globo de patrón recto
La entrada y la salida están dispuestas a lo largo del eje del cuerpo principal con el flujo redirigido a través de la válvula. Esta es una configuración común para aplicaciones generales de tuberías industriales.
Válvulas de globo con patrón de ángulo
La entrada y la salida están colocadas en ángulo, lo que permite que la válvula cambie la dirección del flujo y al mismo tiempo reduce la necesidad de un codo de tubería adicional en instalaciones adecuadas.
Válvulas de globo en forma de Y
La disposición inclinada del cuerpo y el vástago proporciona una trayectoria de flujo más directa que la construcción de patrón recto convencional, lo que hace que los diseños de patrón en Y sean adecuados para servicios exigentes o de alto flujo seleccionados.
Selección de patrón:El patrón de cuerpo apropiado debe evaluarse junto con el caudal, la caída de presión permitida, la dirección de la tubería, el espacio de instalación, la temperatura de funcionamiento y los requisitos de mantenimiento.
Construcción de válvula de globo forjada y fundida
Shangtai ofrece construcciones tanto fundidas como forjadas para diferentes requisitos de servicios industriales. El método de fabricación adecuado depende del tamaño de la válvula, la clase de presión, el material, los requisitos mecánicos y las especificaciones del proyecto.
Válvulas de globo fundidas
La construcción fundida es adecuada para una amplia gama de tamaños y configuraciones de válvulas industriales. Puede admitir diferentes patrones de cuerpo y disposiciones de conexión para tuberías de proceso y servicios públicos.
Válvulas de globo forjadas
La construcción forjada se considera comúnmente para aplicaciones de servicio más exigentes, de mayor presión o de menor diámetro donde las propiedades mecánicas del material del cuerpo son importantes.
La selección del material debe basarse en el medio de trabajo, la temperatura, la presión, las condiciones de corrosión y los estándares aplicables del proyecto. Se pueden seleccionar configuraciones de acero al carbono y acero inoxidable para diferentes procesos y servicios públicos.
Selección de materiales y acabados
El cuerpo de la válvula es sólo una parte del proceso de selección del material. El asiento, el disco, el vástago y otros componentes mojados o que contienen presión también deben considerarse según el medio y el entorno operativo.
Acero carbono
Se utiliza para aplicaciones adecuadas de agua, petróleo, gas, vapor y procesos industriales donde las condiciones de operación son compatibles con la construcción de acero al carbono.
Acero inoxidable
Seleccionado donde se requiere una mayor resistencia a la corrosión. El grado apropiado de acero inoxidable debe determinarse según el medio, la temperatura y las condiciones químicas.
Materiales de disco y asiento
Los materiales de ajuste y sellado deben coincidir con el medio de trabajo, la temperatura, la presión, las condiciones de erosión y el rendimiento de cierre requerido.
Embalaje y Sellado
La selección de empaquetaduras y juntas debe tener en cuenta la temperatura de funcionamiento, la presión, la compatibilidad del medio y los requisitos de mantenimiento.
Consideraciones sobre regulación de flujo y caída de presión
Las válvulas de globo se seleccionan comúnmente cuando la tubería requiere un ajuste de flujo más controlado que el que puede proporcionar una simple válvula de aislamiento. La posición del disco se puede cambiar gradualmente para regular el área de paso e influir en el caudal.
Sin embargo, la ruta de flujo interno de una válvula de globo generalmente crea una mayor pérdida de presión que una válvula de paso total con un paso recto. Por esta razón, la selección de la válvula debe equilibrar la función de control requerida con la caída de presión permitida y los requisitos de energía del sistema.
Considere el caudal antes de seleccionar la válvula
Para aplicaciones de control de flujo, proporcione el caudal requerido, la presión de entrada y salida, la temperatura de funcionamiento, el medio y la caída de presión esperada siempre que esté disponible. Estos parámetros ayudan a determinar el tamaño de válvula y la configuración interna adecuados.
Operación manual y automatizada
Dependiendo del tamaño de la válvula, las condiciones de operación y los requisitos de control, las válvulas de globo Shangtai se pueden configurar para operación manual o automatizada. La operación manual con volante es adecuada para aplicaciones donde el ajuste local es suficiente, mientras que las configuraciones accionadas se pueden integrar en sistemas de control de procesos automatizados.
Operación del volante
Una solución práctica para tuberías operadas manualmente donde el ajuste y cierre de válvulas se realizan localmente.
Operación de engranajes
Se pueden considerar cajas de engranajes para válvulas más grandes o aplicaciones donde la fuerza operativa requerida hace que la operación directa con volante sea menos práctica.
Actuación eléctrica
Los actuadores eléctricos se pueden integrar con sistemas de control adecuados para operación remota y control automatizado de procesos.
Actuación neumática
Los actuadores neumáticos se pueden utilizar cuando hay sistemas de aire comprimido disponibles y se requiere un funcionamiento rápido o remoto de la válvula.
Para los requisitos de válvulas automatizadas, la selección del actuador debe considerar el par o empuje de operación, el tamaño de la válvula, el diferencial de presión, la frecuencia de control, la potencia o el suministro de aire disponible y las condiciones ambientales.
Aplicaciones en sistemas de vapor, procesos y servicios públicos
Las válvulas de globo se utilizan ampliamente en sistemas industriales donde se requiere ajuste de flujo, control de presión o cierre confiable. Sus aplicaciones varían según el material del cuerpo, la presión nominal, el rango de temperatura, el ajuste y la configuración de la conexión.
Sistemas de vapor
Se utiliza para servicios de tuberías de vapor adecuados donde la temperatura, la presión, los materiales de sellado y la construcción de la válvula se seleccionan para las condiciones de operación.
Petróleo y gas
Se aplica en procesos seleccionados de petróleo y gas y en líneas de servicios públicos donde se requiere un flujo controlado y un cierre confiable.
Química y Petroquímica
Las configuraciones de materiales y accesorios se pueden seleccionar según el medio químico, la temperatura, la presión y las características de corrosión.
Generación de energía
Se utiliza en sistemas adecuados de vapor, agua, refrigeración y auxiliares donde se requiere regulación y aislamiento del flujo.
Tuberías de agua y servicios públicos
Seleccionado para tuberías de agua industrial, servicios públicos y procesos de acuerdo con la presión, temperatura, material y función de control requeridos.
Servicios Industriales Generales
Se pueden especificar configuraciones adecuadas para plantas de fabricación y otros sistemas de tuberías industriales que requieren flujo controlado o cierre.
Conexiones finales y requisitos de instalación
Shangtai puede suministrar válvulas de globo con diferentes configuraciones de conexión final, incluidas conexiones bridadas, soldadas a tope, soldadas a encaje, roscadas y otras conexiones especificadas por el proyecto. La conexión seleccionada debe coincidir con el estándar de la tubería, la clase de presión, las dimensiones y el método de instalación.
Antes de la instalación, verifique la etiqueta y el tamaño de la válvula, la presión nominal, las dimensiones de la conexión, la dirección del flujo, la compatibilidad de la junta, la alineación de los pernos, la limpieza de la tubería y el espacio disponible para la operación del volante o del actuador.
La mayoría de los cuerpos de válvulas de globo incluyen una marca de dirección del flujo. La válvula debe instalarse de acuerdo con la dirección marcada y los planos de tubería aplicables o las especificaciones del proyecto.
Para otras configuraciones de válvulas industriales, visite elGama de productos de válvulas Shangtaipara revisar los productos y aplicaciones disponibles.
Fabricación, pruebas y control de calidad.
Shangtai gestiona la fabricación y la inspección de acuerdo con la configuración de válvula especificada y los requisitos del proyecto. El control de calidad puede cubrir la inspección dimensional, los requisitos de materiales, las pruebas de presión, el rendimiento del sellado, la función operativa y otros elementos de inspección aplicables.
Las válvulas Shangtai cuentan con las certificaciones ISO 9001, CE y EAC. Los productos seleccionados también se pueden fabricar y probar de acuerdo con los estándares internacionales aplicables, incluidos API 6D y API 598, cuando lo requiera el proyecto.
Documentación del proyecto:Cuando sea necesario, especifique las normas aplicables, los requisitos de inspección, los documentos de certificación, los dibujos, los requisitos de materiales y los procedimientos de prueba al enviar una consulta.
Cómo especificar una válvula de globo
Para una selección precisa de la válvula, proporcione tanta información operativa como sea posible. La especificación básica normalmente incluye tamaño nominal, clase de presión, medio de trabajo, temperatura de funcionamiento, caudal requerido, caída de presión permitida, conexión final, material del cuerpo, requisitos de equipamiento y método de operación.
Para aplicaciones de proceso, información adicional como presión aguas arriba y aguas abajo, caudal normal y máximo, densidad o viscosidad del fluido, requisitos de cierre y condiciones de control pueden ayudar a determinar la configuración adecuada de la válvula.
Preguntas frecuentes
¿Qué tipos de patrones de válvulas de globo están disponibles?
ComúnVálvulas de globoLos patrones incluyen patrón recto, patrón en ángulo y patrón en Y. La selección depende del diseño de la tubería, la caída de presión, los requisitos de flujo, el espacio de instalación y las condiciones de mantenimiento.
¿Cómo elijo la válvula correcta?
Considere el tamaño de la válvula, la clase de presión, la temperatura de trabajo, el medio, el caudal, la caída de presión permitida, la conexión final, los requisitos de ajuste y el método de operación. Las aplicaciones de proceso también pueden requerir información de presión ascendente y descendente.
¿Qué conexiones finales están disponibles?
Las configuraciones disponibles pueden incluir conexiones bridadas, soldadas a tope, soldadas a encaje, roscadas y otras conexiones especificadas por el proyecto, según el diseño de la válvula y los requisitos de la aplicación.
¿Es importante la dirección del flujo durante la instalación?
Sí. La mayoría de los modelos tienen una marca de dirección del flujo en el cuerpo. La instalación debe seguir la dirección marcada junto con los dibujos de tuberías aplicables y los requisitos del proyecto.
¿Se pueden equipar los productos con actuadores?
Sí. Dependiendo de la aplicación, los productos se pueden configurar con volantes, cajas de cambios, actuadores eléctricos, actuadores neumáticos u otros componentes de automatización adecuados.
¿Qué se debe comprobar antes de la instalación?
Verifique el tamaño de la válvula, la presión nominal, el estándar de conexión, la dirección del flujo, la compatibilidad de las juntas, la limpieza de la tubería, la alineación de los pernos y el espacio operativo disponible antes de la instalación.
¿Qué mantenimiento se requiere normalmente?
Se recomienda una inspección periódica de la empaquetadura, el vástago, la junta del bonete, las superficies de sellado y el mecanismo operativo. Los intervalos de mantenimiento deben determinarse de acuerdo con las condiciones de servicio, la frecuencia de operación y las instrucciones del fabricante.
¿Qué información se necesita para una cotización?
Proporcione el tamaño de la válvula, clase de presión, tipo de conexión, requisitos de cuerpo y accesorios, medio de trabajo, temperatura, caudal, tipo de operación, cantidad, estándares aplicables y cualquier dibujo o documento técnico requerido.
¿Necesita una válvula de globo para su sistema de tuberías?
Envíe el tamaño de su válvula, presión, medio, temperatura, requisitos de flujo, estándar de conexión y método de operación a Shangtai para obtener confirmación técnica y cotización.
- View as

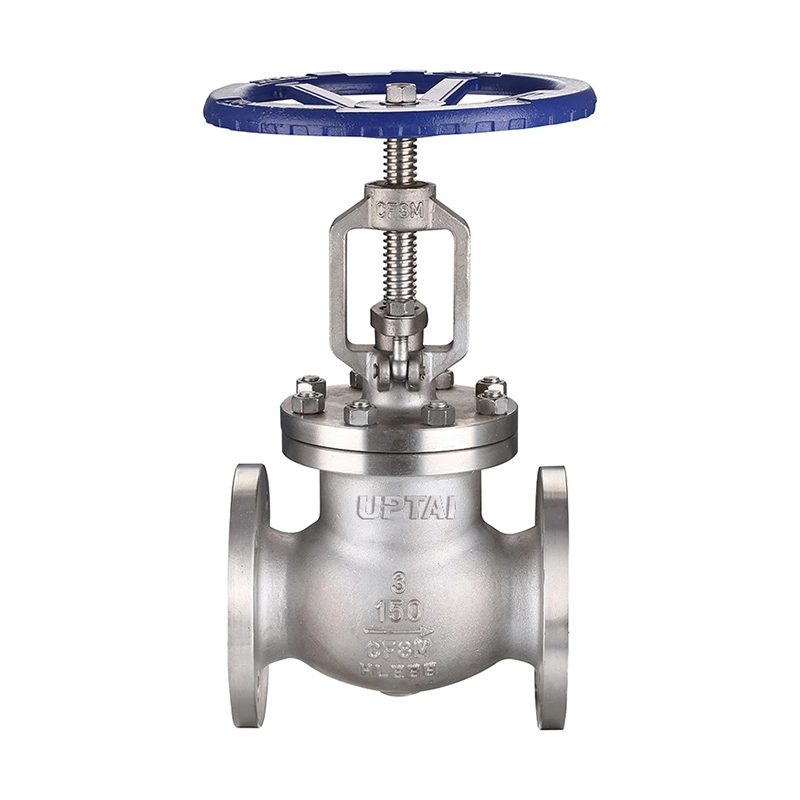

Válvula de globo con brida estándar ANSI
Las válvulas de globo con bridas estándar Shangtai ANSI brindan una regulación de flujo precisa y un cierre hermético confiable para tuberías industriales. Fabricados en estricto cumplimiento de las especificaciones ANSI B16.34, presentan una estructura robusta y un rendimiento de sellado estable. Como fábrica directa con rigurosos controles de calidad y empaques de calidad para exportación, suministramos válvulas de globo duraderas para aplicaciones petroquímicas, de energía y de tratamiento de agua.

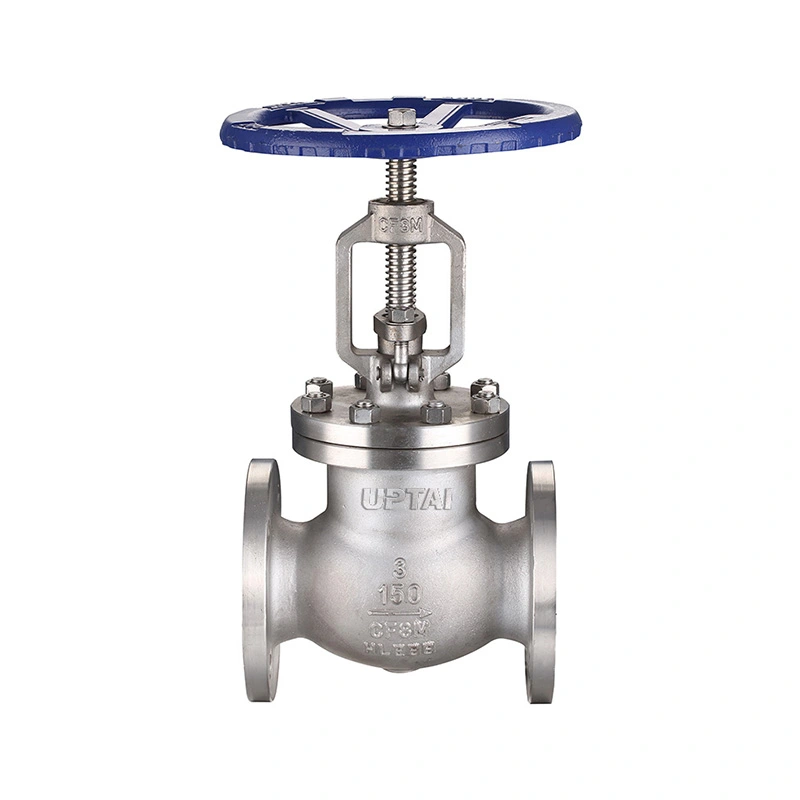

Válvula de globo con brida de acero inoxidable forjado clase 150
La válvula de globo con bridas de acero inoxidable forjado Shangtai Clase 150 ofrece un control de flujo superior y resistencia a la corrosión. Con una construcción forjada robusta y una fácil instalación con bridas, garantiza un sellado confiable para sistemas de tuberías críticos.
Válvula de globo forjada de acero al carbono 800LB ASTM A105N
La válvula de globo de acero al carbono forjado UPTAI 800LB ASTM A105N ofrece una resistencia excepcional para estrangulación de alta presión. Normalizado para una dureza superior, garantiza una regulación de flujo confiable y un cierre hermético en sistemas de tuberías industriales exigentes.
