Información técnica: Válvula de bola de plataforma alta de 2 piezas WOG 2000: características de diseño y entornos de aplicación

Las tuberías de salida de media presión de una estación reguladora de presión de gas urbano funcionan a una presión de diseño de 4,0 MPa. El sistema requiere integración con un sistema SCADA para despacho remoto y apagado de emergencia. Las válvulas deben proporcionar cero fugas externas, largos intervalos sin mantenimiento y soportar el servicio en línea para evitar interrumpir el suministro de gas al distrito.

Se seleccionaron válvulas de bola de plataforma alta 2000 WOG de 2 piezas en CF8 (acero inoxidable 304) con extremos roscados NPT y asientos reforzados con RPTFE, equipadas con actuadores eléctricos a prueba de explosiones de montaje directo. La presión nominal de la válvula excede con creces la presión de funcionamiento real.

• El cuerpo de la válvula y los sellos funcionan en condiciones de baja tensión a largo plazo, lo que reduce en gran medida la fluencia del sello. La vida útil se prolonga en más de50%en comparación con las válvulas de bola estándar PN40.

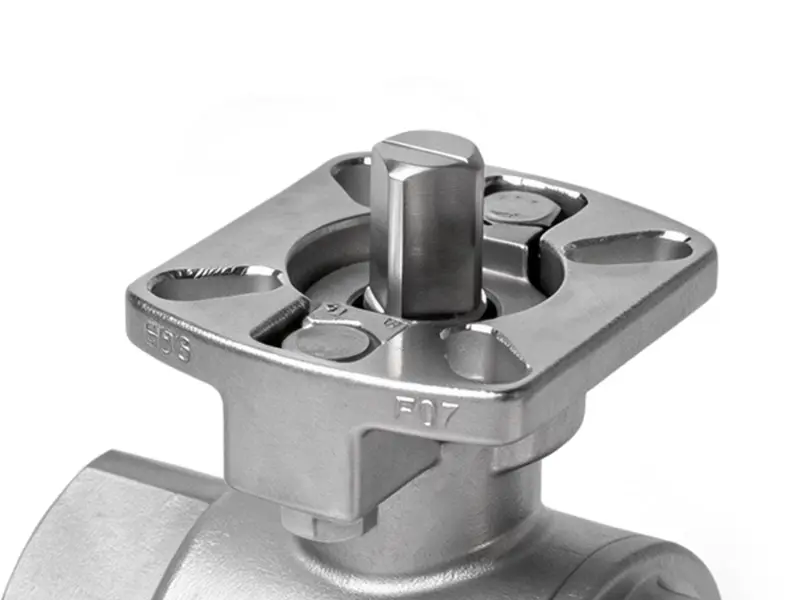

• La plataforma alta estándar ISO 5211 permite el montaje directo del actuador sin soportes adaptadores, lo que reduce el tiempo de instalación en30%y garantizar una mayor coaxialidad para una precisión de control remoto estable.

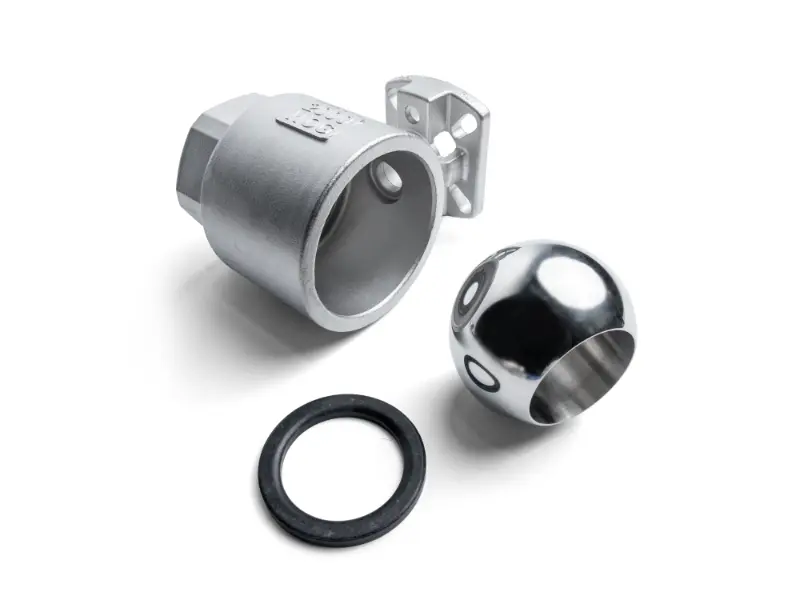

• El diseño de cuerpo dividido de 2 piezas admite el desmontaje en línea y el reemplazo de sellos sin cortar la tubería, lo que reduce el tiempo de inactividad por mantenimiento del distrito al70%.
• La estructura de sellado bidireccional de bola flotante ofrece cero fugas externas, lo que garantiza una transmisión segura del gas y cumple con las especificaciones de diseño de gas urbano.

La rama de alta presión de un sistema de circulación de agua de refrigeración en una gran refinería funciona a 2,5 MPa, con golpes de ariete intermitentes en la tubería. Las válvulas de bola estándar PN25 originales sufrían frecuentes fugas en el asiento y deformaciones del cuerpo, y requerían cortes de tuberías para mantenimiento, lo que provocaba paradas de producción.

Reemplazadas por válvulas de bola de plataforma alta WOG 2000 de 2 piezas en acero al carbono WCB, con vías de flujo de puerto completo y combinadas con actuadores neumáticos para control de encendido/apagado programado.

• El cuerpo de válvula de servicio pesado 2000 WOG ofrece una resistencia al golpe de ariete muy superior a la de las válvulas PN25 estándar, soportando golpes de ariete instantáneos de hasta10MPasin deformación del cuerpo ni falla del sello.
• El diseño de puerto completo crea una pérdida de presión de menos de0,03 MPa, reduciendo la carga de la bomba de circulación en5%y ofrecer notables ahorros de energía a largo plazo.
• Los actuadores neumáticos montados directamente en la plataforma alta responden en menos de1 segundo, adecuado para operaciones de conmutación programadas frecuentes.
• El cuerpo de la válvula de 2 piezas permite un desmontaje rápido para limpiar incrustaciones y residuos del núcleo de la bola, lo que duplica la eficiencia del mantenimiento sin cortar la tubería ni detener la producción.

Los enfriadores de agua de tipo tornillo en un gran complejo comercial utilizan refrigerante R134a, con líneas principales que funcionan a 1,8 MPa. Se requiere que las válvulas tengan un excelente rendimiento de sellado para evitar fugas de refrigerante y sean compatibles con actuadores eléctricos para el control de grupo a través del sistema de automatización de edificios (BAS).

2000 Válvulas de bola de plataforma alta WOG de 2 piezas en acero inoxidable CF8, con asientos de sellado de refrigerante especializados y actuadores eléctricos compactos de montaje directo.

• El cuerpo de válvula de alta presión con sellado de precisión logra cero fugas de refrigerante, eliminando la pérdida de capacidad de enfriamiento y los problemas de emisiones ambientales.
• La interfaz de plataforma alta estandarizada ISO 5211 mejora la eficiencia del ensamblaje de lotes de enfriadores al30%. Los actuadores son universalmente intercambiables sin adaptadores personalizados para facilitar el reemplazo posventa.
• La estructura de 2 piezas facilita el desmontaje y el mantenimiento durante la revisión importante del enfriador sin dañar las soldaduras de las tuberías, lo que reduce los costos de mantenimiento en40%.
• Una presión de funcionamiento muy por debajo de la clasificación nominal ralentiza significativamente el envejecimiento del sello, extendiendo el intervalo sin mantenimiento a más de3 años.

Una línea de transferencia de materia prima de tensioactivos en una planta química diaria funciona a 1,6 MPa, con medios ligeramente corrosivos. Las válvulas deben admitir control remoto, ser fáciles de desmontar y limpiar y cumplir con los requisitos de higiene para los cambios de lote.

2000 WOG Válvulas de bola de plataforma alta de 2 piezas en CF8M (acero inoxidable 316) con diseño de puerto completo, asientos de PTFE y actuadores neumáticos a prueba de explosiones.

• El cuerpo de acero inoxidable 316 resiste la corrosión leve. El diseño de puerto completo no tiene zonas muertas de flujo, lo que reduce la acumulación y el deterioro del material para cumplir con los requisitos de higiene diarios de la producción química.
• La operación de bajo estrés a largo plazo en condiciones reducidas elimina el riesgo de permeación del medio y la contaminación cruzada entre cambios de lote.
• Los actuadores neumáticos a prueba de explosiones de montaje directo en la plataforma alta ISO cumplen directamente con los requisitos de protección contra explosiones del taller químico sin modificaciones adicionales.
• El diseño dividido de 2 piezas permite un desmontaje rápido para limpieza interna y esterilización, lo que reduce el tiempo de limpieza de cambio de lote al60%.

El sistema de limpieza in situ (CIP) de alta temperatura de una planta de fabricación de bebidas funciona a 3,0 MPa, con agentes de limpieza alcalinos a 80 °C. Las válvulas deben ser resistentes a la temperatura y a la corrosión, proporcionar un sellado confiable, admitir el control automatizado del programa y cumplir con los estándares GMP para alimentos.

Válvulas de bola de plataforma alta de 2 piezas WOG 2000 de calidad alimentaria en acero inoxidable CF8, equipadas con asientos de alta temperatura reforzados con RPTFE y actuadores neumáticos sanitarios de montaje directo.

• La presión de funcionamiento de 3,0 MPa está muy por debajo de la clasificación nominal 2000 WOG, lo que proporciona una amplia reserva de presión incluso a temperaturas elevadas, sin riesgo de falla del sello o deformación del cuerpo.
• Los asientos reforzados con RPTFE ofrecen una resistencia superior a la temperatura y a los productos químicos, con el doble de vida útil que los asientos de PTFE estándar y soportan el desgaste continuo de los fluidos de limpieza a alta temperatura.
• El diseño de montaje directo de plataforma alta no crea zonas muertas de higiene en la interfaz actuador-válvula, es fácil de limpiar y desinfectar y cumple totalmente con los requisitos de certificación GMP de la industria alimentaria.
• El cuerpo de la válvula de 2 piezas permite un desmontaje rápido para la inspección de limpieza interna sin quitar toda la tubería, lo que simplifica la inspección y el mantenimiento de rutina.
