Válvula de compuerta de acero al carbono forjado 800LB

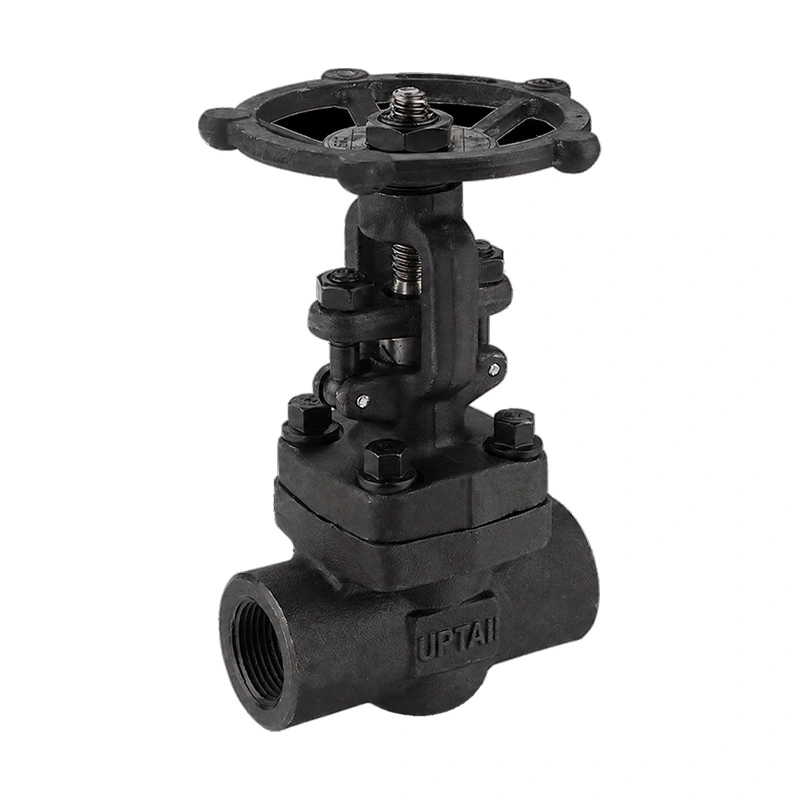

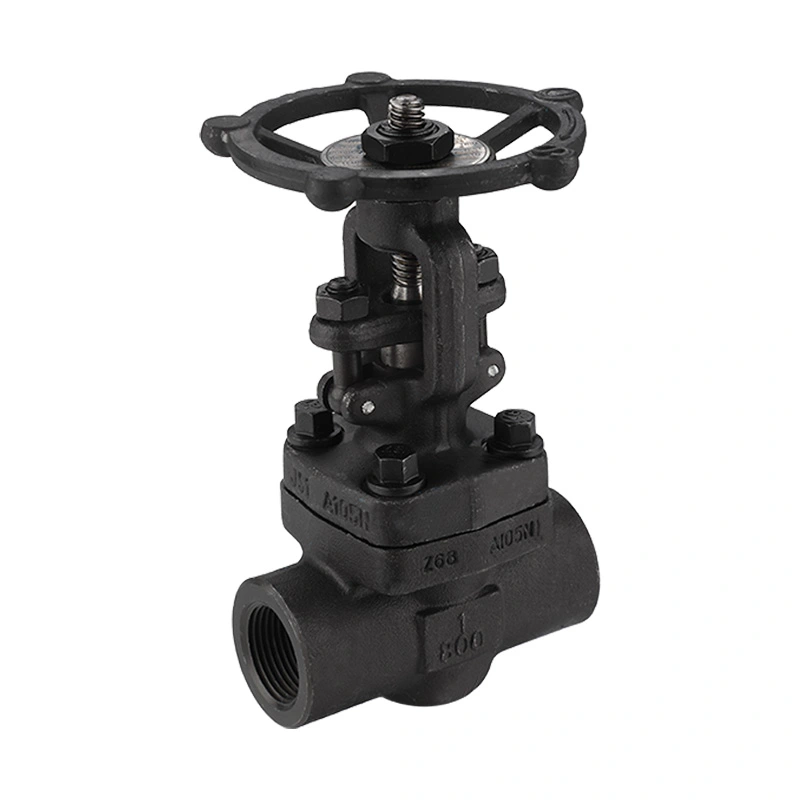

La válvula de compuerta de acero al carbono forjado 800LB es una válvula de compuerta forjada para tuberías industriales de pequeño diámetro. Utiliza un cuerpo ASTM A105N, disposición de vástago OS&Y, casquete atornillado y operación con volante. Hay conexiones NPT, BSP y de encaje soldado disponibles para diferentes configuraciones de tuberías.

Shangtai fabrica válvulas industriales en Wenzhou, Zhejiang, China. El proceso de producción incluye mecanizado, montaje, prueba de presión, inspección, marcado y embalaje. Las especificaciones de la válvula se pueden confirmar a partir del tamaño requerido, la conexión, el medio, la presión, la temperatura y los requisitos de material.

Dimensiones principales

Construcción de válvulas

El cuerpo de la válvula está fabricado de acero al carbono forjado ASTM A105N. El capó está atornillado al cuerpo, permitiendo el acceso a las partes internas después de que la línea ha sido aislada y despresurizada.

Vástago OS&Y

El diseño de tornillo exterior y yugo coloca el vástago fuera del cuerpo de la válvula. El movimiento del vástago se puede ver durante el funcionamiento, lo que también proporciona una indicación visual sencilla de la posición de la válvula.

Cuña sólida

La cuña se mueve verticalmente para cerrar el paso de flujo. La válvula de compuerta está diseñada para servicio de aislamiento y normalmente funciona en la posición completamente abierta o completamente cerrada.

Materiales de potencia y asiento

El material del vástago listado es ASTM A182 F6a. El disco está disponible en ASTM A-276 Gr. 420 con una configuración opcional de revestimiento duro Stellite 6, mientras que el material del asiento listado es ASTM A-276 Gr. 410.

Presión y temperatura

La válvula tiene una clasificación CL800 con una presión de trabajo máxima indicada de 1975 PSI. La presión de trabajo aplicable depende de la temperatura, el material, el tamaño y la clasificación de presión-temperatura relevante. La válvula debe seleccionarse teniendo en cuenta las condiciones de funcionamiento reales y no únicamente la clase de presión.

El rango de temperatura indicado es -29ºc + 425ºc. Se debe verificar la compatibilidad del asiento, el vástago, la empaquetadura y otros materiales internos cuando la válvula se usa a temperaturas elevadas.

Opciones de finalización de conexión

La válvula se puede suministrar con extremos NPT, BSP o para soldar. La conexión debe coincidir con las especificaciones de la tubería y el método de instalación.

TNP

Los extremos roscados NPT se especifican de acuerdo con el estándar de conexión ASME B1.20.1. El tamaño de la rosca y los componentes coincidentes deben verificarse antes de la instalación.

BSP

Los extremos BSP están disponibles para sistemas de tuberías que utilizan roscas BSP compatibles. La configuración de rosca requerida debe confirmarse al realizar el pedido.

Soldadura por enchufe

Los extremos para soldar son adecuados para tuberías de diámetro pequeño donde se requiere una conexión soldada. Los procedimientos de soldadura deben seguir las especificaciones de tubería aplicables.

Requisitos de la NACE

La especificación enumera NACE MR0175/ISO 15156. Para aplicaciones de servicio amargo, los materiales de la válvula y los requisitos de fabricación deben revisarse con las condiciones de servicio reales y las especificaciones del proyecto.

Cuando se requiera el cumplimiento de NACE, los grados de material requeridos, los límites de dureza, los requisitos de inspección y la documentación deben confirmarse antes de la producción.

Aplicaciones típicas

Petróleo y Gas:Puntos de aislamiento de pequeño calibre en tuberías ascendentes, descendentes y de proceso.

Refinación y Petroquímica:Líneas de proceso, tuberías de servicios públicos y conexiones de equipos que requieren aislamiento manual.

Generación de energía:Líneas seleccionadas de vapor, calderas y servicios públicos dentro de los límites de presión y temperatura especificados.

Equipos industriales:Conjuntos de tuberías compactos y equipos de proceso que utilizan conexiones roscadas o soldadas.

Puntos de selección

Confirme el tamaño de la válvula, el tipo de conexión, la presión de funcionamiento, la temperatura, el medio y los requisitos de material antes de realizar el pedido. Para aplicaciones de servicio amargo, proporcione la especificación NACE aplicable. Para conexiones roscadas, confirme el tipo y tamaño de la rosca. Para conexiones soldadas, confirme las dimensiones de la tubería y los requisitos de soldadura.

La válvula está destinada al aislamiento. Si la aplicación requiere una regulación de flujo continua, se debe revisar el método de operación y el tipo de válvula antes de la selección.

Instalación y mantenimiento

Inspeccione la válvula y los extremos de la conexión antes de la instalación. Mantenga limpias las superficies internas y retire las cubiertas protectoras solo cuando la válvula esté lista para instalarse.

Las conexiones roscadas deben ensamblarse utilizando el método de sellado especificado sin apretar excesivamente. Para las versiones con soldadura por encaje, el procedimiento de soldadura debe controlar la entrada de calor y seguir los requisitos de tubería aplicables.

Después de la instalación, accionar el volante y comprobar el recorrido completo de apertura y cierre. Antes del mantenimiento, aísle y despresurice la tubería. La inspección debe incluir el vástago, el área del empaque, la conexión del casquete, el volante y las superficies de sellado.

Pruebas y documentación

La válvula está diseñada y fabricada de acuerdo con API 602, con API 598 especificada para pruebas e inspección. La inspección puede incluir verificaciones de materiales, inspección dimensional, pruebas de carcasa, pruebas de fugas del asiento, verificaciones operativas e inspección final.

Se puede proporcionar información sobre el material, datos dimensionales, dibujos, registros de inspección y documentación de prueba de acuerdo con los requisitos del pedido.

Preguntas frecuentes

P1: ¿Qué es una válvula de compuerta de acero al carbono forjado de 800 lb?

Una válvula de compuerta de acero al carbono forjado 800LB es una válvula de compuerta forjada para tuberías de diámetro pequeño y alta presión. Utiliza un cuerpo de acero al carbono forjado y un elemento de cierre tipo compuerta para el aislamiento de la tubería. La configuración enumerada incluye operación OS&Y, un capó atornillado, operación con volante y conexiones NPT, BSP o de encaje soldado.

P2: ¿Cuál es la diferencia entre un diseño OS&Y y un diseño de vástago oculto?

En un diseño OS&Y, el vástago se coloca fuera del cuerpo de la válvula y se mueve visiblemente durante la operación. Un diseño de vástago oculto mantiene el movimiento del vástago dentro del cuerpo de la válvula. La disposición OS&Y hace que la posición aproximada de la válvula sea más fácil de identificar visualmente.

P3: ¿Cuándo se debe seleccionar una conexión soldada a encaje?

Se pueden considerar extremos para soldar para sistemas de tuberías de diámetro pequeño donde se requiere una conexión soldada. El tamaño de la tubería, el espesor de la pared, el procedimiento de soldadura y el estándar de la tubería del proyecto deben confirmarse antes de la selección.

P4: ¿La válvula requiere lubricación regular?

Los requisitos de lubricación dependen del diseño de la válvula y de las condiciones de funcionamiento. El vástago y los componentes operativos deben mantenerse de acuerdo con las instrucciones de mantenimiento del fabricante y no se deben aplicar lubricantes inadecuados a los componentes de sellado.

P5: ¿Qué puede causar fugas externas alrededor del vástago?

Las fugas en el área del vástago pueden estar relacionadas con la condición del empaque, la condición de la superficie del vástago, un ajuste inadecuado o el desgaste de los componentes. La válvula debe aislarse y despresurizarse antes de inspeccionar o dar servicio al área de empaque.

P6: ¿Se puede personalizar esta válvula con otros materiales?

Otras configuraciones de materiales están disponibles a pedido. El cuerpo, disco, vástago, asiento y otros materiales requeridos deben especificarse de acuerdo con el medio, la presión, la temperatura, las condiciones de corrosión y las normas aplicables.

P7: ¿Qué información se debe proporcionar para una cotización?

Proporcione el tamaño de la válvula, el tipo de conexión, el medio, la presión de funcionamiento, la temperatura, la cantidad, los requisitos de material, los requisitos de NACE, si corresponde, y cualquier dibujo o especificaciones del proyecto aplicables.
