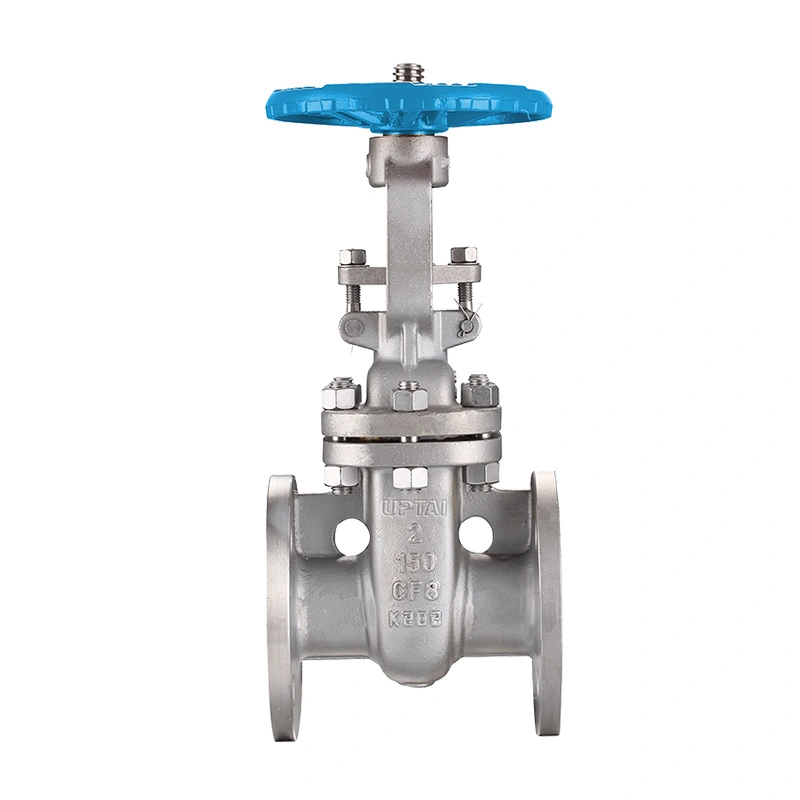

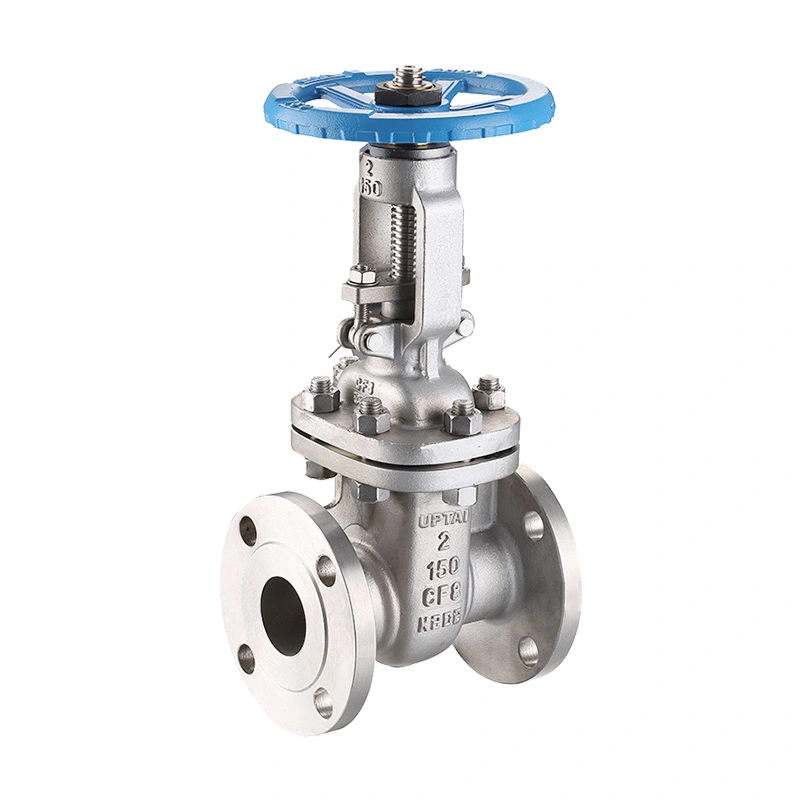

Válvula de compuerta de acero inoxidable ANSI 150LB

La válvula de compuerta de acero inoxidable ANSI 150LB está configurada para aislar tuberías donde se requiere una ruta de flujo de paso total y un cuerpo de válvula de acero inoxidable. La compuerta se mueve verticalmente para abrir o cerrar el paso, lo que hace que esta válvula sea adecuada para aplicaciones que normalmente requieren un servicio completamente abierto o completamente cerrado en lugar de una estrangulación continua. La configuración enumerada cubre NPS de 2" a 48" y utiliza operación mediante volante o engranaje según el tamaño de la válvula.

Shangtai fabrica válvulas industriales en Wenzhou, Zhejiang, China. La producción de válvulas incluye la preparación de materiales, el mecanizado, el ensamblaje de componentes, las pruebas de presión, la inspección, el marcado y el embalaje final. La configuración del producto se puede confirmar según el tamaño de la tubería, la clase de presión, el medio operativo, la temperatura, los requisitos de materiales, el estándar de conexión y las especificaciones aplicables del proyecto.

Dimensiones principales

Principio de funcionamiento y construcción de la válvula de compuerta

La válvula utiliza un elemento de cierre tipo compuerta que se desplaza perpendicular a la dirección del flujo de la tubería. Cuando la compuerta está completamente levantada, se abre el paso de flujo; cuando se baja la puerta, el paso se cierra. Esta disposición directa se selecciona comúnmente para el aislamiento de tuberías donde es importante una baja pérdida de presión en la posición completamente abierta.

Las válvulas de compuerta generalmente están diseñadas para aislamiento en lugar de estrangulamiento de rutina. Mantener la válvula completamente abierta o completamente cerrada ayuda a reducir el desgaste innecesario de la compuerta y las superficies de asiento. Si se requiere regulación del flujo, el tipo de válvula y las condiciones de operación deben evaluarse por separado.

Cuerpo y disco de acero inoxidable.

Los materiales listados para el cuerpo y el disco son ASTM A351 CF8/CF8M. Estos grados de acero inoxidable se pueden seleccionar para servicios industriales donde la resistencia a la corrosión y la compatibilidad del material son consideraciones importantes. El material real debe coincidir con el medio del proceso, la temperatura, la presión y las especificaciones del proyecto.

Vástago F304 / F316

El vástago está especificado como ASTM A182 F304/F316. El vástago transfiere la fuerza operativa desde el volante o el operador de engranajes a la puerta. La selección del material del vástago debe considerarse junto con el cuerpo de la válvula, el disco, el asiento, la empaquetadura y el medio de proceso.

Configuración de 6 asientos Stellite

La configuración de asiento listada incluye ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. El revestimiento duro Stellite 6 se utiliza en superficies de asiento aplicables donde se requiere resistencia al desgaste y contacto repetido del asiento. La disposición exacta del asiento debe confirmarse según el tamaño de la válvula y la configuración solicitada.

Conexión bridada y de presión clase 150

La designación Clase 150 identifica la clase de presión de la válvula según el sistema de clasificación de presión-temperatura aplicable de ASME. No debe interpretarse como una presión de trabajo fija de 150 PSI. La presión de trabajo máxima indicada es 285 PSI, mientras que la presión permitida para una válvula específica depende del material, el tamaño, la temperatura y la clasificación de presión-temperatura aplicable.

La válvula utiliza extremos bridados compatibles con RF. Para NPS de 2" a 24", el estándar de conexión listado es ASME B16.5, mientras que NPS de 26" y superiores se especifican con ASME B16.47 Serie A. Las dimensiones de la brida de la tubería, la clase de presión, la selección de juntas, la disposición de los pernos y el estado de la cara deben verificarse antes de la instalación.

Operación de válvula y selección de tamaño

El método de funcionamiento cambia según el tamaño de la válvula. La configuración listada utiliza un volante para válvulas de 2" a 16" y un operador de engranaje para tamaños de 18" y mayores. Las válvulas más grandes generalmente requieren un mayor torque de operación, lo que hace que un mecanismo de engranaje sea adecuado para la operación manual de válvulas de tubería de mayor diámetro.

Operación del volante

La operación del volante proporciona control local directo para los tamaños de válvula especificados de 2" a 16". El operador debe girar el volante de acuerdo con la dirección de apertura y cierre de la válvula y no debe utilizar fuerza externa excesiva para superar una resistencia anormal.

Operador de engranajes

Las válvulas de 18" y superiores se especifican con operadores de engranajes. La caja de cambios proporciona una ventaja mecánica para abrir y cerrar válvulas más grandes y puede ser útil cuando la operación directa del volante requeriría una fuerza operativa excesiva.

Consideraciones del servicio NACE

La configuración enumerada hace referencia a NACE MR0175/ISO 15156. Estos estándares están asociados con requisitos de materiales para equipos expuestos a entornos específicos que contienen sulfuro de hidrógeno en la producción de petróleo y gas. La aplicabilidad de NACE debe confirmarse con el entorno de servicio real, los requisitos de materiales, la presión, la temperatura y las especificaciones del proyecto en lugar de asumirse únicamente a partir del modelo de válvula.

Para aplicaciones de servicio ácido, la selección de materiales y los requisitos de dureza pueden ser importantes. Por lo tanto, antes de realizar el pedido, se debe revisar la configuración completa de la válvula, incluidos los materiales que contienen presión, los internos, los asientos, el vástago y otros componentes húmedos, con respecto a los requisitos aplicables del proyecto.

Industrias aplicables

Sistemas de petróleo y gas

Se utiliza para el aislamiento de tuberías en aplicaciones upstream, midstream, de refinación y petroquímicas donde los materiales de acero inoxidable seleccionados y la clase de presión son compatibles con las condiciones de servicio.

Procesamiento químico

Adecuado para el aislamiento de fluidos de proceso y químicos compatibles. Las selecciones de cuerpo, disco, vástago, asiento y otros materiales deben compararse con la composición química, la concentración, la temperatura de funcionamiento y la presión.

Agua y aguas residuales

Aplicable a tuberías seleccionadas de distribución de agua, tratamiento, servicios públicos y agua de proceso donde se requiere una válvula de aislamiento bridada.

Sistemas de energía y servicios públicos

Puede usarse para aislamiento en tuberías de servicios industriales, sistemas relacionados con la energía, servicios HVAC y otras aplicaciones de fluidos compatibles dentro de los límites de presión y temperatura especificados.

Consideraciones de selección

Tamaño de la tubería:Confirme el tamaño nominal de la tubería y el tamaño de la válvula requerido antes de realizar el pedido. También se debe verificar que las válvulas de gran diámetro tengan espacio disponible para instalación y operación.

Clase de presión:Confirme que la Clase 150 y la presión de trabajo máxima indicada sean adecuadas para la presión real de la tubería a la temperatura de funcionamiento.

Compatibilidad media:Verifique la compatibilidad del cuerpo, disco, vástago, asiento, empaquetadura y otros materiales húmedos de acero inoxidable con el medio del proceso.

Estándar de conexión:Verifique el estándar de brida, el revestimiento de RF, la disposición de los orificios para pernos, el tipo de junta y los requisitos de cara a cara con los planos de la tubería.

Método de funcionamiento:Confirme si se requiere la operación del volante o del engranaje según el tamaño de la válvula, la posición de instalación, el espacio operativo disponible y el torque operativo requerido.

Requisitos de servicio amargo:Si la válvula está diseñada para gases ácidos u otros H₂Servicio que contiene S, proporcione la NACE aplicable o la especificación del proyecto para la confirmación del material y la fabricación.

Instalación y mantenimiento

Antes de la instalación, inspeccione la válvula, las caras de la brida, las superficies de sellado y las cubiertas protectoras para detectar daños durante el transporte. La tubería debe estar correctamente alineada para que las cargas externas de la tubería no se transfieran innecesariamente.

Preguntas frecuentes

P1: ¿En qué se diferencia una válvula de compuerta de una válvula de bola en el aislamiento de la tubería?

Una válvula de compuerta utiliza una compuerta de movimiento lineal para abrir o cerrar la tubería, mientras que una válvula de bola utiliza una bola giratoria. Las válvulas de compuerta se seleccionan comúnmente para aislamiento de tuberías más grandes donde se requiere una ruta de flujo recta y una resistencia al flujo relativamente baja en la posición completamente abierta.

P2: ¿Qué se debe verificar si la válvula de compuerta es difícil de operar?

Verifique si la tubería está correctamente alineada, si el vástago y el mecanismo operativo están limpios y lubricados según lo especificado, y si una presión excesiva o depósitos están afectando el movimiento de la compuerta. Si persiste una resistencia anormal, se debe aislar e inspeccionar la válvula en lugar de forzarla con palanca externa adicional.

P3: ¿Cómo se debe almacenar una válvula de compuerta de acero inoxidable antes de su instalación?

La válvula debe almacenarse en un lugar limpio y seco con los protectores de brida en su lugar. Evite la exposición a sustancias corrosivas, humedad excesiva, impactos y contaminación de las superficies de sellado internas. Las válvulas grandes también deben recibir soporte adecuado durante el almacenamiento y manipulación.

P4: ¿Qué puede causar fugas después de instalar una válvula de compuerta?

Las posibles causas incluyen superficies de sellado dañadas, instalación inadecuada de juntas, material extraño dentro de la válvula, operación de cierre incorrecta o problemas de alineación de la tubería. La causa real debe determinarse mediante inspección y pruebas de presión después de que el sistema se haya aislado de forma segura.

P5: ¿Se puede suministrar una válvula de compuerta de acero inoxidable ANSI 150LB de acuerdo con un plano de tubería?

Sí. El tamaño de la válvula, las dimensiones cara a cara, la disposición de las bridas, la posición operativa, la configuración del material y otros requisitos de conexión se pueden revisar con un plano de la tubería antes de la producción. Esto es particularmente útil para válvulas de reemplazo y proyectos con dimensiones de instalación fijas.

P6: ¿Se puede utilizar la válvula como reemplazo de una válvula de compuerta existente?

Sí, siempre que la válvula de reemplazo coincida con el tamaño, la clase de presión, la dimensión cara a cara, la conexión de brida, la especificación del material, el método de operación y el espacio de instalación requeridos. Se pueden utilizar dibujos de válvulas existentes, información de la placa de identificación o datos dimensionales para confirmar la configuración.

P7: ¿Cómo se puede mantener la vida útil de la válvula?

Opere la válvula dentro de sus límites de presión y temperatura especificados, evite ciclos repetidos innecesarios, mantenga el vástago y el mecanismo operativo en condiciones adecuadas e inspeccione la válvula periódicamente de acuerdo con el programa de mantenimiento de la tubería. Cualquier fuga anormal o resistencia operativa debe investigarse de inmediato.

P8: ¿Qué información técnica se debe confirmar antes de realizar el pedido?

La información clave incluye tamaño nominal, clase de presión, conexión final, dimensión cara a cara, materiales del cuerpo y del revestimiento, configuración del asiento, método de operación, medio de servicio, presión, temperatura, estándares aplicables y cualquier requisito especial de inspección o documentación.
