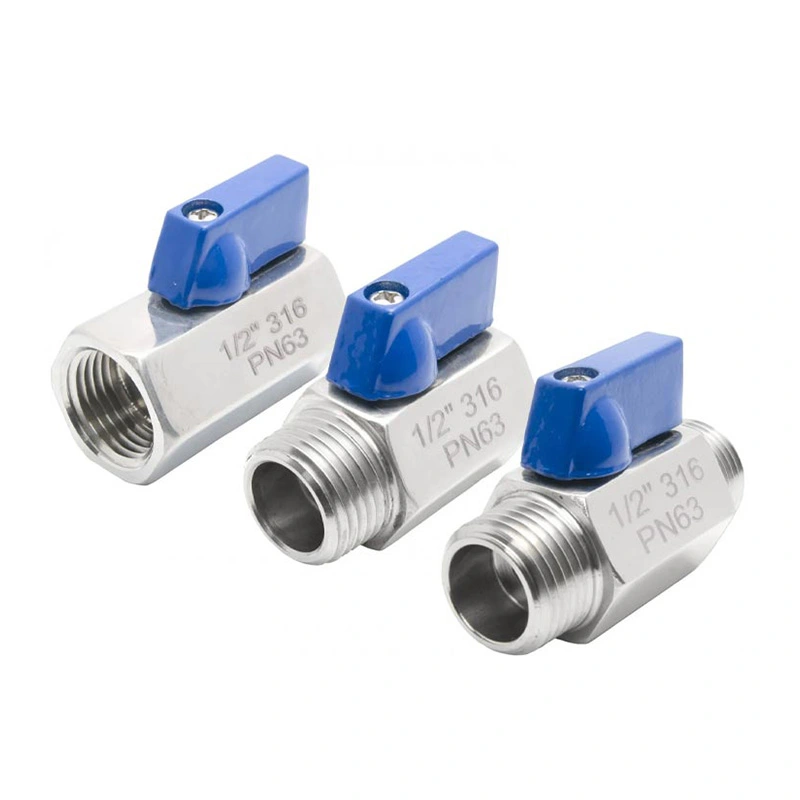

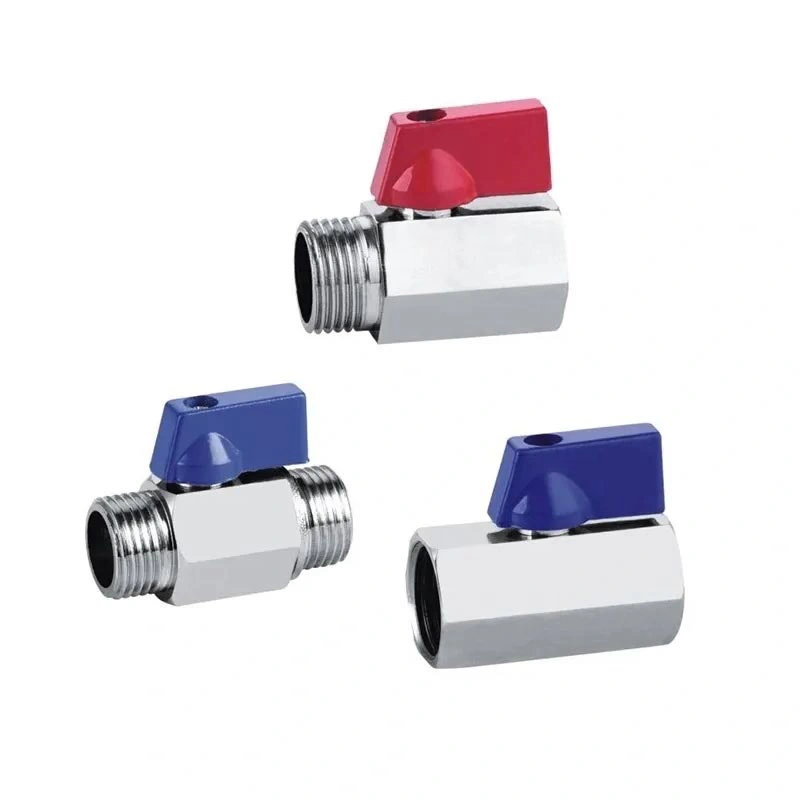

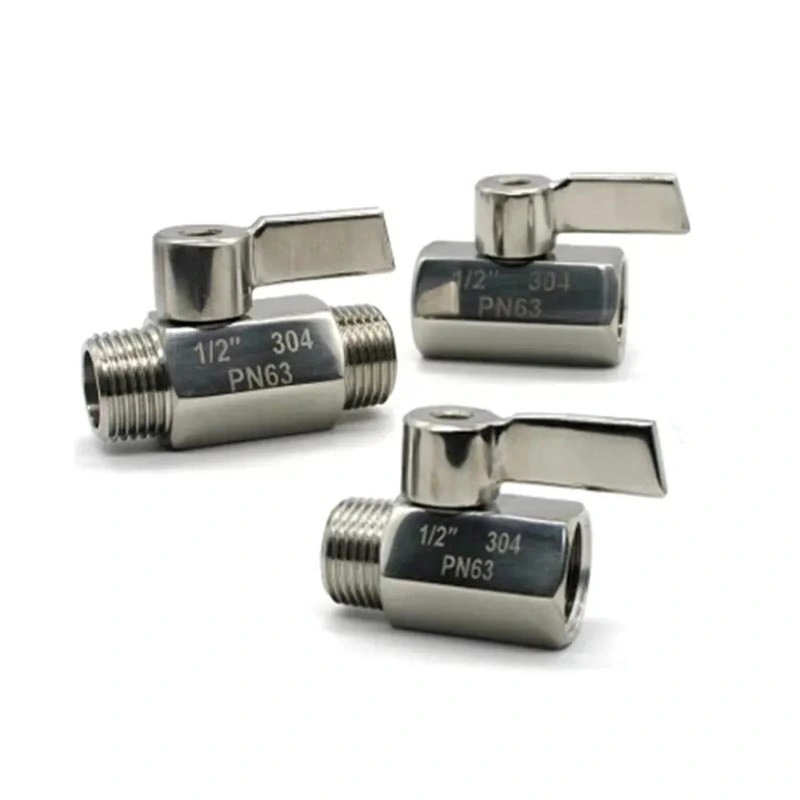

Miniválvula de bola de acero inoxidable

La miniválvula de bola de acero inoxidable está diseñada para tuberías y equipos compactos donde el espacio es limitado pero se requiere una válvula de cierre de un cuarto de vuelta. Su cuerpo de acero inoxidable, sus conexiones roscadas NPT o BSP y su manija de operación compacta lo hacen adecuado para conjuntos de tuberías pequeños, instrumentos y equipos de manejo de fluidos. La válvula se puede seleccionar según la presión, temperatura, medio y especificación de conexión requeridas.

Dimensiones principales

Estructura y características del producto

Operación compacta de cuarto de vuelta

La válvula utiliza un mecanismo de bola de un cuarto de vuelta para servicio de encendido/apagado. Al girar el mango se cambia la posición de la bola y se abre o cierra el paso de flujo. Este método de operación es adecuado para aplicaciones donde la válvula necesita operarse con frecuencia o donde se requiere una función de cierre simple.

Construcción de acero inoxidable 316.

El cuerpo de la válvula se especifica como ASTM A351 CF8M (316), y se utiliza ASTM A182 F316 para la bola y el vástago. Esta combinación de materiales proporciona una construcción de acero inoxidable para aplicaciones donde la resistencia a la corrosión y la compatibilidad de los materiales son importantes. La idoneidad real debe compararse con el medio del proceso y las condiciones de funcionamiento.

Conexiones roscadas NPT y BSP

La válvula está disponible con conexiones roscadas NPT y BSP para integración con tuberías y equipos compatibles. El tipo de rosca debe confirmarse antes de realizar el pedido porque las roscas NPT y BSP utilizan diferentes estándares de rosca y no deben tratarse como conexiones intercambiables.

Configuración del asiento RPTFE

El material del asiento estándar es RPTFE (PTFE+15%fv). La selección del asiento debe tener en cuenta el medio de trabajo, la temperatura y la presión de funcionamiento. Cuando la aplicación involucra productos químicos agresivos o fluidos de proceso especiales, se debe confirmar la compatibilidad del material antes de seleccionar la válvula.

Consideraciones de selección

Seleccionar una válvula de bola pequeña requiere algo más que igualar el tamaño de la tubería. Se deben considerar el medio de trabajo, la presión, la temperatura, el tipo de conexión y el espacio de instalación disponible. Los límites de presión y temperatura de la válvula deben compararse con las condiciones de funcionamiento reales antes de la instalación.

Para instalaciones roscadas, confirme si la tubería utiliza roscas NPT o BSP. Para equipos con acceso restringido, verifique la posición de la manija y el espacio libre disponible alrededor de la válvula. Los materiales de asiento y sellado también deben ser compatibles con el fluido del proceso para evitar el desgaste prematuro de los componentes.

Escenarios de aplicación

La miniválvula de bola de acero inoxidable se puede utilizar para servicio de cierre en sistemas y equipos de fluidos compactos donde se requiere una disposición de válvula más pequeña. Las aplicaciones típicas incluyen:

Sistemas de abastecimiento y drenaje de agua.

Equipos neumáticos y líneas de aire comprimido.

Equipos de instrumentación y pruebas.

Pequeña maquinaria y equipos de automatización.

Sistemas de refrigeración y unidades de filtración.

Instalaciones de laboratorio y fontanería.

Sistemas de manipulación de fluidos industriales ligeros.

Instalación y mantenimiento

Antes de la instalación, verifique el tamaño de la válvula, el tipo de rosca, la presión nominal, el rango de temperatura y la compatibilidad del material. Limpiar las roscas de la tubería y eliminar partículas extrañas que puedan afectar la conexión o superficie de sellado. Utilice un método de sellado de roscas adecuado para la conexión seleccionada y evite una fuerza de apriete excesiva.

Después de la instalación, opere la manija en todo su rango de cuarto de vuelta y verifique que la conexión no tenga fugas durante la puesta en servicio del sistema. Durante el mantenimiento, aísle la válvula de la fuente de presión antes de inspeccionar o reemplazar los componentes internos.

Calidad y Documentación

La inspección de producción puede incluir controles dimensionales, verificación de materiales, inspección de ensamblaje y pruebas de presión o sellado de acuerdo con los requisitos aplicables del producto y del pedido. Se pueden proporcionar dibujos del producto y especificaciones técnicas para confirmar las dimensiones y seleccionar el proyecto. También se pueden organizar registros de inspección y documentación de materiales cuando sea necesario.

Preguntas frecuentes

P1: ¿Para qué se utiliza una mini válvula de bola de acero inoxidable?

A Miniválvula de bola de acero inoxidablese utiliza principalmente para el control de fluidos de encendido/apagado en tuberías, equipos y sistemas de instrumentos compactos. Es adecuado para agua, aire, aceite y otros medios industriales compatibles dentro del rango de presión y temperatura especificado.

P2: ¿Cuál es la diferencia entre las roscas NPT y BSP?

NPT y BSP son estándares de rosca diferentes con diferentes perfiles y especificaciones de rosca. La rosca de la válvula debe coincidir con el tubo o accesorio correspondiente, por lo que se debe confirmar el estándar de rosca requerido antes de realizar el pedido.

P3: ¿Qué materiales se utilizan para la válvula?

La configuración estándar utiliza ASTM A351 CF8M (316) para el cuerpo, ASTM A182 F316 para la bola y el vástago, y RPTFE (PTFE+15%fv) para el asiento. Otros materiales están disponibles a pedido.

P4: ¿Qué presión y temperatura puede soportar la válvula?

La presión máxima indicada es 285 PSI y el rango de temperatura es -25 ℃ ~ 150 ℃. Las condiciones de funcionamiento reales permitidas deben confirmarse según el tamaño de la válvula, el medio, la temperatura y la clasificación de presión-temperatura aplicable.

P5: ¿Puedo solicitar un dibujo del producto antes de realizar el pedido?

Sí. Se pueden proporcionar dibujos dimensionales y especificaciones técnicas para confirmar el tamaño de la válvula, el tipo de conexión, las dimensiones de instalación y otros parámetros requeridos antes de la producción.

P6: ¿Se puede verificar el material de la válvula?

Sí. La verificación del material y la documentación de inspección relacionada se pueden organizar de acuerdo con la configuración de la válvula y los requisitos del pedido. El alcance de la inspección aplicable debe confirmarse al realizar el pedido.

P7: ¿Hay diferentes materiales disponibles?

Sí. Se pueden considerar otras combinaciones de materiales de cuerpo, bola, vástago, asiento y sellado para condiciones operativas específicas, sujetas a la presión, temperatura y compatibilidad del medio requeridas.
