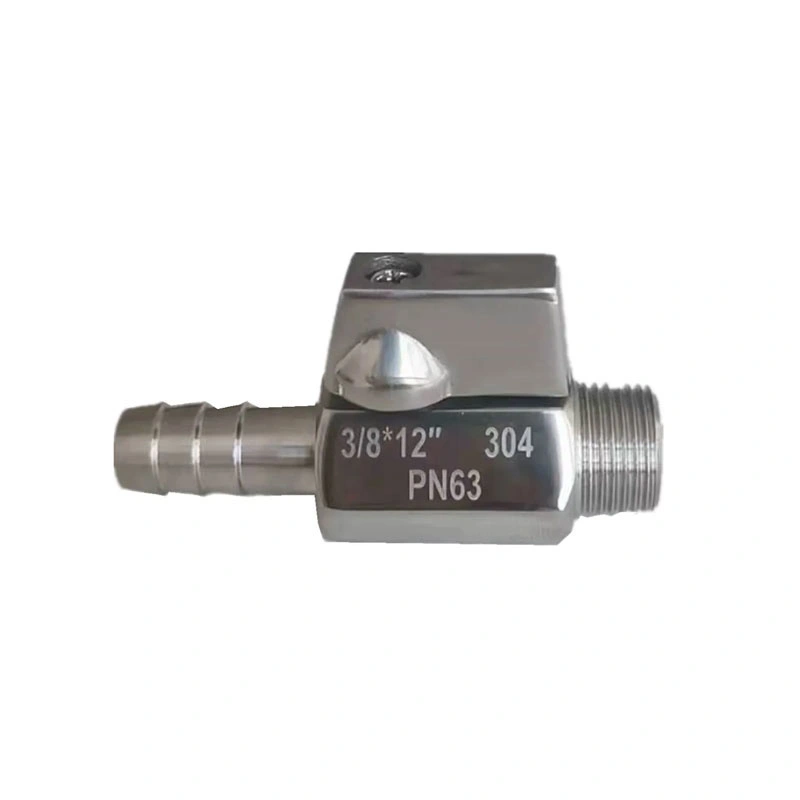

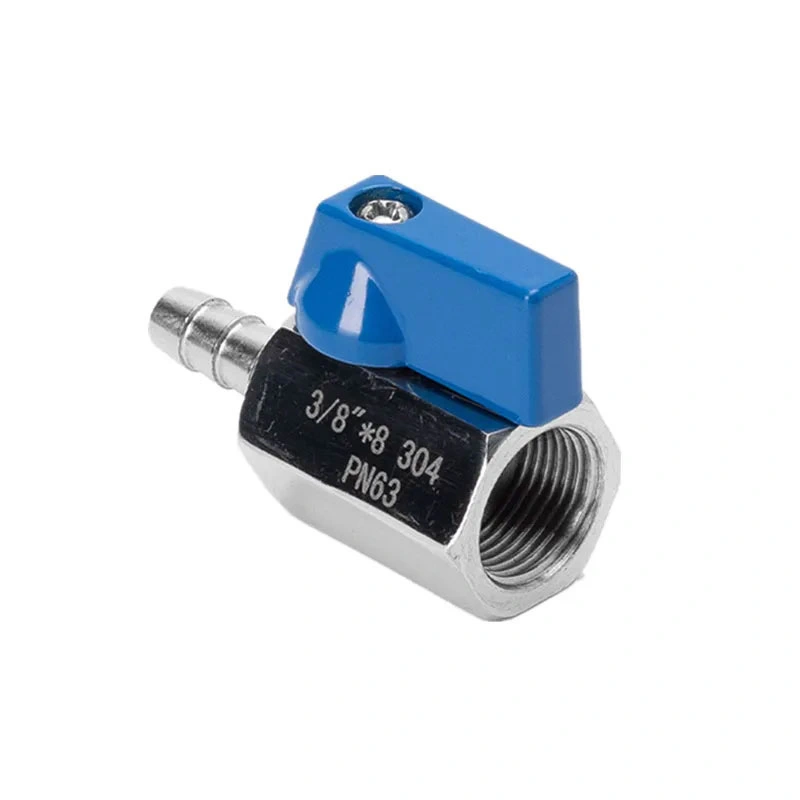

Mini válvula de bola para manguera con boquilla roscada de acero inoxidable

Las líneas de fluidos compactas a menudo requieren una válvula que pueda conectar tuberías roscadas y mangueras flexibles dentro de un espacio de instalación limitado. La miniválvula de bola para manguera con boquilla roscada de acero inoxidable combina una boquilla roscada con una conexión de manguera en un solo conjunto, lo que proporciona un cómodo control de encendido/apagado a través de un mecanismo operativo de un cuarto de vuelta. Su configuración compacta es adecuada para diseños de equipos y tuberías donde el espacio es limitado.

Dimensiones principales

Estructura y características del producto

Conexión roscada y de manguera

La válvula combina una conexión roscada con una boquilla para manguera en un conjunto compacto. El lado roscado se puede conectar a componentes de tubería NPT o BSP compatibles, mientras que el lado de la boquilla está diseñado para una manguera flexible adecuada y una disposición de abrazadera. El diámetro interior de la manguera y las dimensiones de la conexión deben confirmarse antes de la instalación.

Construcción de acero inoxidable 316.

El cuerpo de la válvula se especifica como ASTM A351 CF8M (316), y se utiliza ASTM A182 F316 para la bola y el vástago. Esta construcción de acero inoxidable es adecuada para aplicaciones donde se requiere compatibilidad de materiales y resistencia a la corrosión. La idoneidad real depende del medio de trabajo, la concentración, la temperatura y otras condiciones de servicio.

Apagado de cuarto de vuelta

El mecanismo de bola proporciona una operación de apertura y cierre de un cuarto de vuelta. La posición de la manija indica el estado operativo de la válvula, lo que permite que la válvula se utilice para un aislamiento de encendido/apagado sencillo en sistemas de fluidos compactos. Esta válvula está diseñada para un servicio de cierre en lugar de una regulación precisa del flujo.

Asiento RPTFE

El asiento estándar es RPTFE (PTFE+15%fv). El material del asiento debe compararse con el medio del proceso y la temperatura de funcionamiento antes de seleccionarlo. Se pueden considerar diferentes combinaciones de materiales para aplicaciones que requieren compatibilidad química o de temperatura específica.

Selección de conexión de rosca y manguera

NPT y BSP son estándares de rosca diferentes y no deben considerarse intercambiables. La rosca de la válvula debe coincidir con el accesorio correspondiente o la conexión de tubería. Al conectar la boquilla de la manguera, seleccione una manguera con un diámetro interno compatible y use una abrazadera o método de conexión apropiado para las condiciones de operación.

Para equipos con espacio limitado, verifique las dimensiones generales de la válvula y el espacio libre de la manija antes de la instalación. La manguera también debe tenderse sin doblarse, torcerse ni cargarse excesivamente externamente la conexión de la válvula.

Escenarios de aplicación

La miniválvula de bola para manguera con boquilla roscada de acero inoxidable es adecuada para líneas de fluido compactas donde se requiere conexión de manguera y cierre manual. Las aplicaciones típicas incluyen:

Mangueras de suministro y drenaje de agua.

Equipos neumáticos y de aire comprimido.

Equipos de filtración, refrigeración y limpieza.

Conexiones de bomba y salidas de drenaje.

Equipos de muestreo y laboratorio.

Sistemas de riego y aspersión.

Equipos de manipulación de fluidos industriales ligeros.

Instalación y mantenimiento

Antes de la instalación, confirme el tamaño de la válvula, el tipo de rosca NPT o BSP, el tamaño de la conexión de la manguera, la presión de trabajo y la temperatura. Limpie las conexiones de acoplamiento y asegúrese de que las superficies de sellado estén libres de suciedad o partículas extrañas. Las conexiones roscadas se deben apretar usando un método apropiado sin aplicar fuerza excesiva al cuerpo de la válvula.

Después de la instalación, verifique la conexión de la manguera y la junta roscada durante la puesta en servicio del sistema. Opere la manija en todo su rango de cuarto de vuelta para confirmar un movimiento suave. Antes del mantenimiento, aísle la válvula de la fuente de presión y libere la presión residual de la línea conectada.

Consideraciones de presión y temperatura

La presión máxima indicada es 285 PSI y el rango de temperatura especificado es -25 ℃ ~ 150 ℃. Estos valores deben considerarse junto con el tamaño de la válvula, el medio de trabajo y la clasificación de presión y temperatura aplicable. Las condiciones de funcionamiento reales deben confirmarse antes de instalar la válvula en el sistema.

Documentación técnica

Se pueden proporcionar dibujos del producto y especificaciones técnicas para confirmar las dimensiones y seleccionar el proyecto. La información del material, los registros de inspección y otros documentos aplicables del producto también se pueden organizar según la configuración de la válvula y los requisitos del pedido.

Preguntas frecuentes

P1: ¿Para qué se utiliza una miniválvula de bola con manguera con boquilla roscada de acero inoxidable?

A Mini válvula de bola para manguera con boquilla roscada de acero inoxidableSe utiliza para el control manual de encendido/apagado en sistemas de fluidos compactos que combinan una conexión de tubería roscada con una conexión de manguera flexible. Se puede utilizar con agua, aire, aceite y otros medios compatibles dentro de los límites operativos especificados.

P2: ¿Se puede conectar la válvula directamente a una manguera flexible?

El lado de la tetina está diseñado para conectarse a una manguera compatible utilizando una conexión de manguera y una disposición de abrazadera adecuadas. El tamaño de la manguera, el diámetro interno y el método de conexión deben adaptarse a las dimensiones y condiciones de funcionamiento de la válvula.

P3: ¿Están disponibles las versiones NPT y BSP?

Sí. Los estándares de rosca enumerados son NPT y BSP. El tipo de rosca requerido debe especificarse al realizar el pedido para que coincida con la tubería, accesorio o conexión del equipo correspondiente.

P4: ¿Esta válvula es adecuada para sistemas de aire comprimido?

Sí, se puede considerar para aplicaciones de aire comprimido compatibles dentro de los límites de presión y temperatura especificados. El tamaño de la válvula, el método de conexión y los materiales de sellado deben compararse con los requisitos reales del sistema neumático.

P5: ¿Qué material se utiliza para el cuerpo de la válvula?

El material del cuerpo estándar es ASTM A351 CF8M (316). La bola y el vástago son ASTM A182 F316, mientras que el asiento es RPTFE (PTFE+15%fv). Otros materiales están disponibles a pedido.

P6: ¿Puedo solicitar un dibujo antes de realizar un pedido?

Sí. Se pueden proporcionar dibujos dimensionales y especificaciones técnicas para confirmar el tamaño de la válvula, el tipo de rosca, la conexión de la manguera y las dimensiones de instalación antes de la producción.

P7: ¿Qué información se necesita para la selección de la válvula?

Proporcione el tamaño requerido, el estándar de rosca NPT o BSP, el tamaño de la manguera, el medio de trabajo, la presión, la temperatura y los requisitos de instalación. Esta información ayuda a confirmar la configuración adecuada de la válvula.
