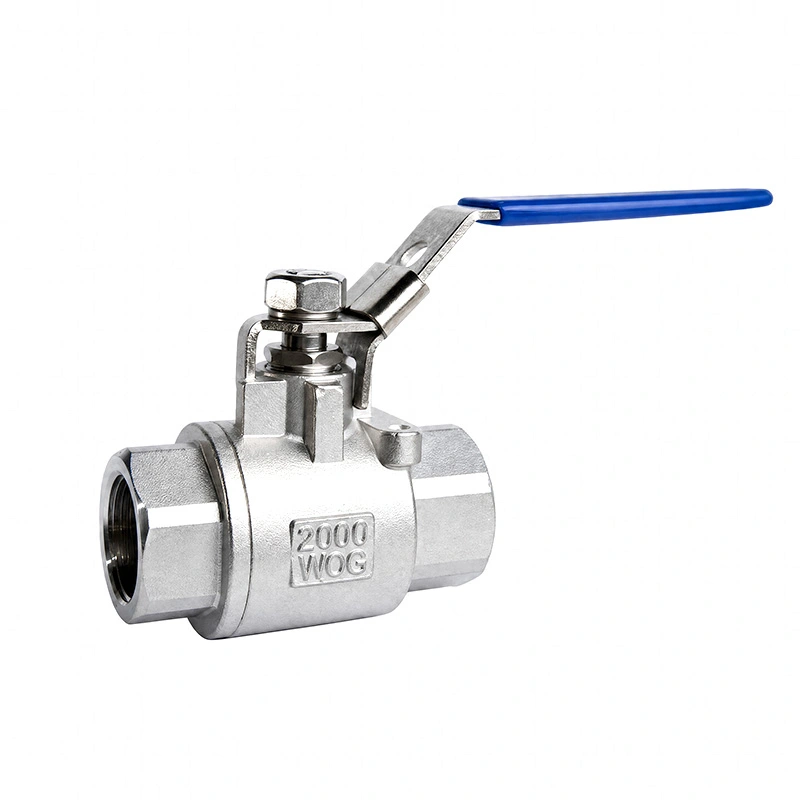

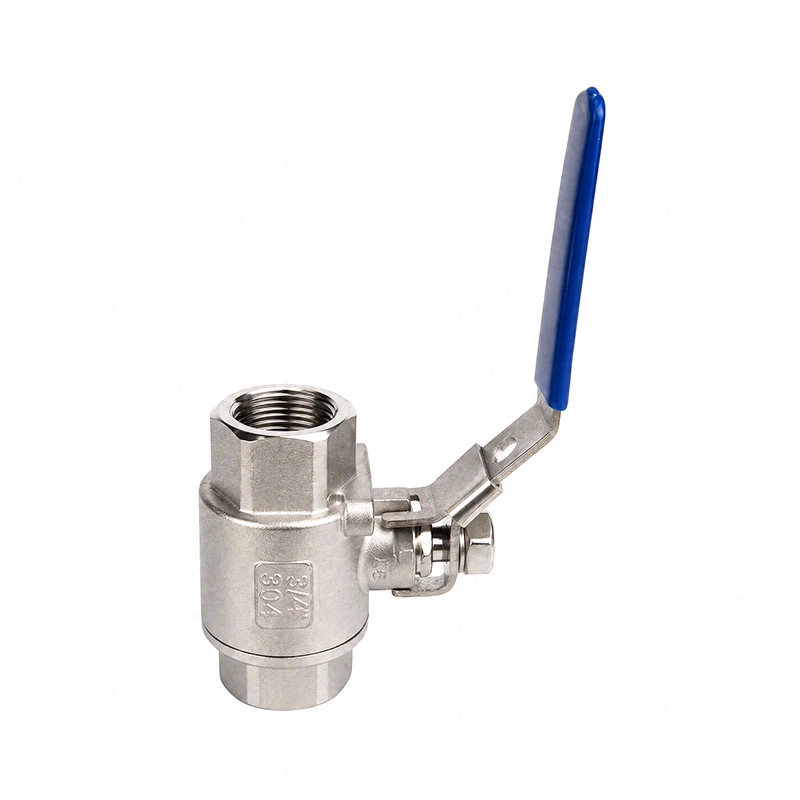

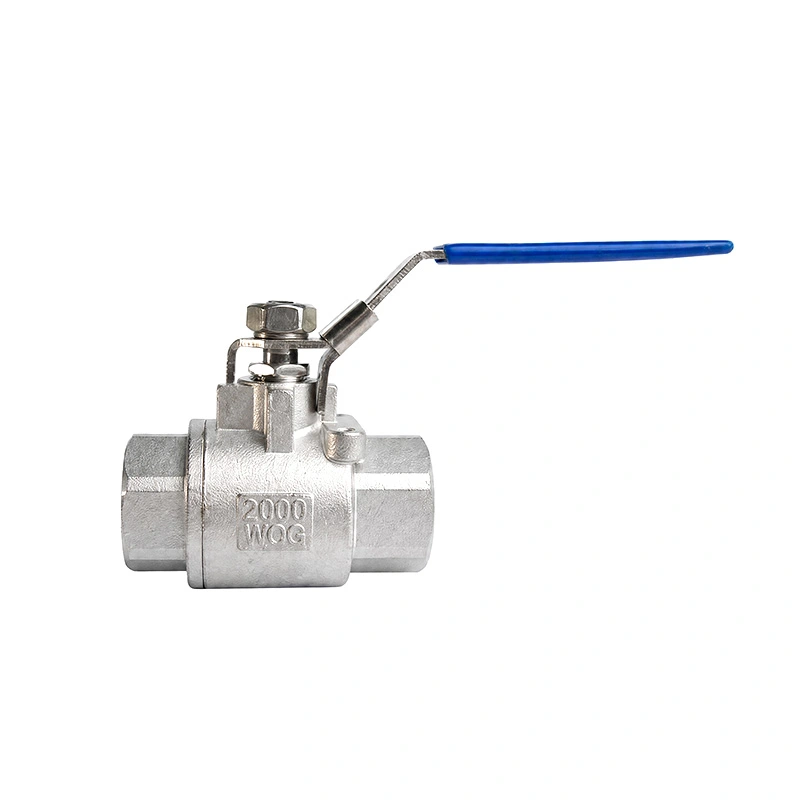

Válvula de bola de 2 piezas 2000WOG con dispositivo de bloqueo

La válvula de bola Shangtai 2PC 2000WOG con dispositivo de bloqueo está diseñada para aplicaciones de cierre donde la presión más alta Se requiere capacidad y operación controlada del mango. El cuerpo de la válvula de dos piezas, la manija de bloqueo y la rosca La conexión lo hace adecuado para una variedad de sistemas de control de fluidos industriales.

La válvula se usa comúnmente con agua, aceite, gas, aire comprimido y otros fluidos compatibles en condiciones adecuadas sin impacto. condiciones de servicio. Su clasificación 2000WOG proporciona un rango de presión más alto que las válvulas de bola de baja presión estándar. mientras que el dispositivo de bloqueo ayuda a mantener la manija en la posición abierta o cerrada seleccionada.

En comparación con algunos diseños de válvulas de bola forjadas, este modelo proporciona una alternativa para aplicaciones donde el Los requisitos de presión, temperatura, materiales y conexión especificados están dentro de las condiciones nominales de la válvula. Para Para aplicaciones de alrededor de 1200 PSI, la válvula se puede considerar según las condiciones de trabajo reales y la seguridad requerida. margen.

Shangtai Valve fabrica esta válvula de bola y gestiona el proceso de producción e inspección en la fábrica. el La válvula se fabrica de acuerdo con los requisitos de ISO 17292 y API 608, con pruebas e inspección basadas en API 598. Los certificados CE e ISO 9001 están disponibles.

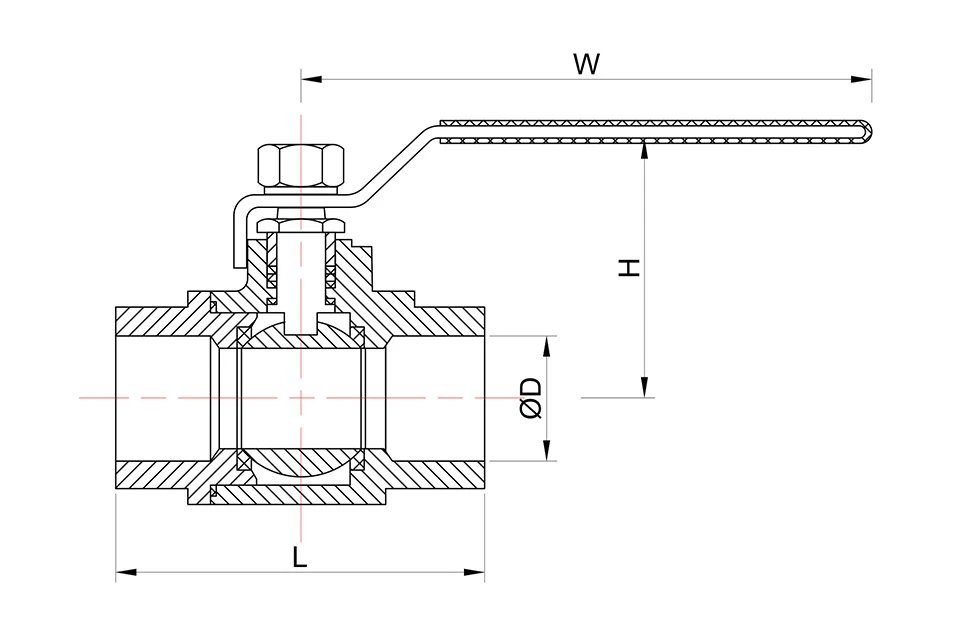

Dimensiones principales

* N: Extremos de rosca según ANSl B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

Aplicaciones

Esta válvula de bola se utiliza en sistemas y equipos de control de fluidos industriales donde el servicio de cierre roscado es requerido. Las aplicaciones típicas incluyen:

Sistemas de tratamiento de agua.

Oleoductos y gasoductos

Procesamiento químico

Sistemas de aire comprimido

Equipos industriales

sistemas de climatización

Aplicaciones marinas

Sistemas generales de control de fluidos.

Equipo montado sobre patines

Mantenimiento de maquinaria e instalaciones.

La válvula se puede utilizar con agua, aceite, gas y otros fluidos compatibles dentro de la presión y temperatura especificadas. rango. Para medios corrosivos, fluidos especiales o condiciones fuera de las clasificaciones indicadas, el material y la válvula La configuración debe confirmarse antes de la selección.

Características clave

Clasificación de presión 2000WOG

La clasificación 2000WOG proporciona una capacidad de presión más alta que las válvulas de bola de baja presión estándar. El real La presión de trabajo permitida depende del tamaño de la válvula, la temperatura, el medio y los valores nominales de presión-temperatura aplicables.

Manija de bloqueo

El dispositivo de bloqueo permite asegurar la manija en la posición seleccionada, lo que ayuda a reducir la válvula accidental. funcionamiento durante el uso y mantenimiento.

Cuerpo de válvula de dos piezas

La construcción del cuerpo de dos piezas proporciona una configuración práctica para sistemas de tuberías industriales roscadas y aplicaciones de apagado.

Construcción de acero inoxidable

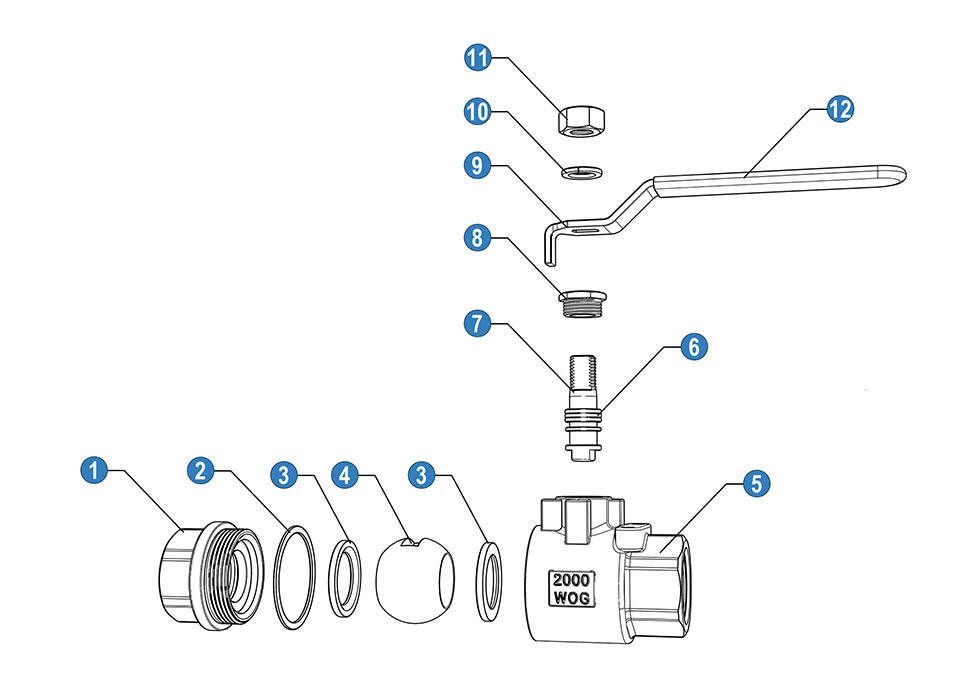

La configuración listada utiliza ASTM A351 CF8M (316) para el cuerpo, ASTM A182 F316 para la bola y el vástago, y RPTFE para el asiento. Otras opciones de materiales están disponibles bajo petición.

Conexiones roscadas

Están disponibles estándares de rosca NPT y BSP. La conexión apropiada debe seleccionarse de acuerdo con la existente. Sistema de tuberías y requisitos de instalación.

Estándares de fabricación y pruebas

La válvula está diseñada y fabricada de acuerdo con los requisitos de ISO 17292 y API 608, con inspección y prueba. basado en API 598. Las clasificaciones de presión y temperatura están referenciadas a ASME B16.34.

Fabricación e inspección de fábricas

Shangtai Valve fabrica el producto y gestiona la producción, el montaje y la inspección en la fábrica. Inspección incluye controles dimensionales, de montaje y de presión o fugas de acuerdo con los requisitos aplicables antes envío.

Preguntas frecuentes

P1: ¿Qué significa 2000WOG para una válvula de bola de 2 piezas 2000WOG con dispositivo de bloqueo?

2000WOG se refiere a la presión nominal para servicios de agua, petróleo y gas en condiciones adecuadas sin impactos. El real La presión de trabajo permitida debe confirmarse según el tamaño de la válvula, la temperatura, el medio y las condiciones aplicables. clasificación de presión-temperatura.

P2: ¿Cuál es el propósito del dispositivo de bloqueo?

El dispositivo de bloqueo ayuda a mantener la manija de la válvula en la posición abierta o cerrada seleccionada y reduce el riesgo de operación no deseada durante el uso o mantenimiento.

P3: ¿Se puede utilizar esta válvula en lugar de una válvula de bola forjada?

Se puede considerar cuando las especificaciones de presión, temperatura, material y conexión de la válvula cumplen con las condiciones de servicio. requisitos. Para aplicaciones de alta presión, alta temperatura o críticas, las condiciones de operación deben ser confirmado antes de la selección.

P4: ¿Qué medios puede manejar esta válvula de bola?

Se usa comúnmente con agua, petróleo, gas, aire comprimido y otros fluidos industriales compatibles. Para corrosivos o En medios especiales, se debe proporcionar la información del fluido para confirmar los materiales adecuados y la configuración de la válvula.

P5: ¿Qué estándares se utilizan para esta válvula?

La válvula se fabrica según los requisitos de ISO 17292 y API 608. La inspección y las pruebas se basan en API. 598, mientras que las clasificaciones de presión y temperatura hacen referencia a ASME B16.34.

P6: ¿Tiene certificados CE e ISO 9001?

Sí. Los certificados CE e ISO 9001 están disponibles. Se puede proporcionar la documentación pertinente según el producto y requisitos del pedido.

P7: ¿Es usted el fabricante?

Sí. Shangtai Valve fabrica la válvula y gestiona los procesos relacionados de producción, montaje e inspección en su fábrica en Wenzhou, China.
