Válvulas de bola de 2 piezas

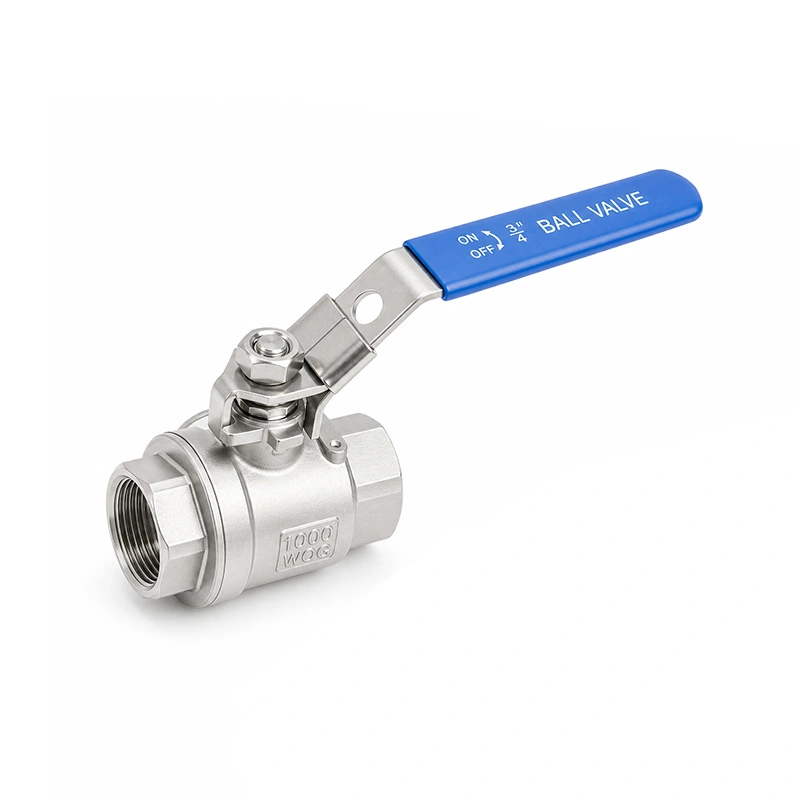

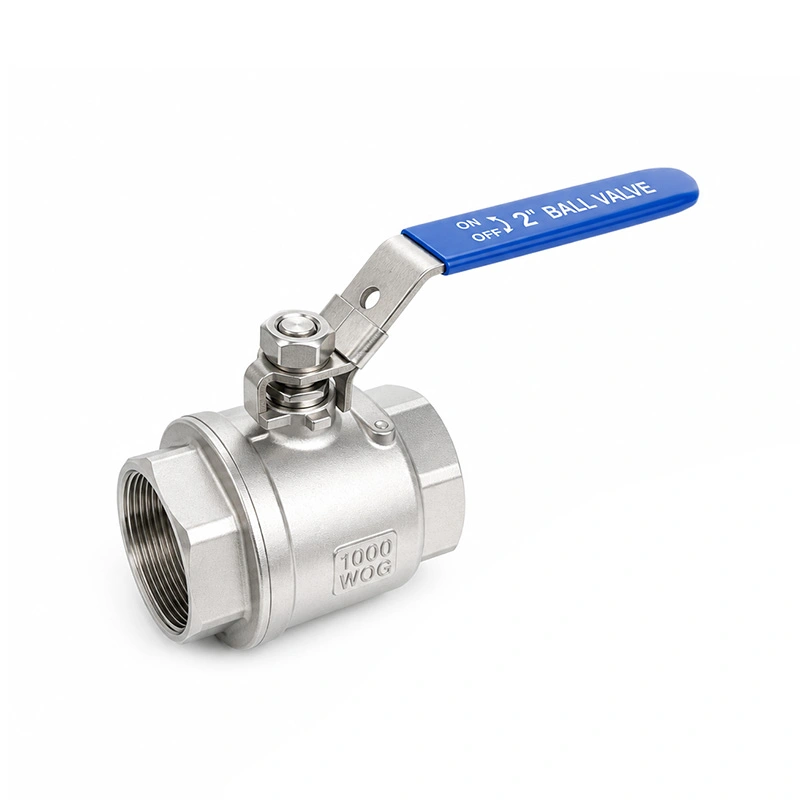

Válvula de bola de 2 piezas con dispositivo de bloqueo
Shangtai Valve es un fabricante de válvulas de bola en China, que se centra en el diseño y producción de válvulas industriales. Si obtiene una válvula de bola de 2 piezas con dispositivo de bloqueo de China, podemos proporcionarle configuraciones de válvula según sus especificaciones requeridas y condiciones de aplicación.
Hasta la fecha, Shangtai ha trabajado con más de 300 clientes en Europa y América, incluidos más de 50 clientes a largo plazo. Nuestra base de clientes abarca diferentes tipos de negocios, desde pequeños talleres hasta plantas industriales.
También admitimos requisitos de válvulas personalizados, incluidos materiales, tipos de conexión y otras especificaciones de productos.
Hasta la fecha, Shangtai ha trabajado con más de 300 clientes en Europa y América, incluidos más de 50 clientes a largo plazo. Nuestra base de clientes abarca diferentes tipos de negocios, desde pequeños talleres hasta plantas industriales.
También admitimos requisitos de válvulas personalizados, incluidos materiales, tipos de conexión y otras especificaciones de productos.

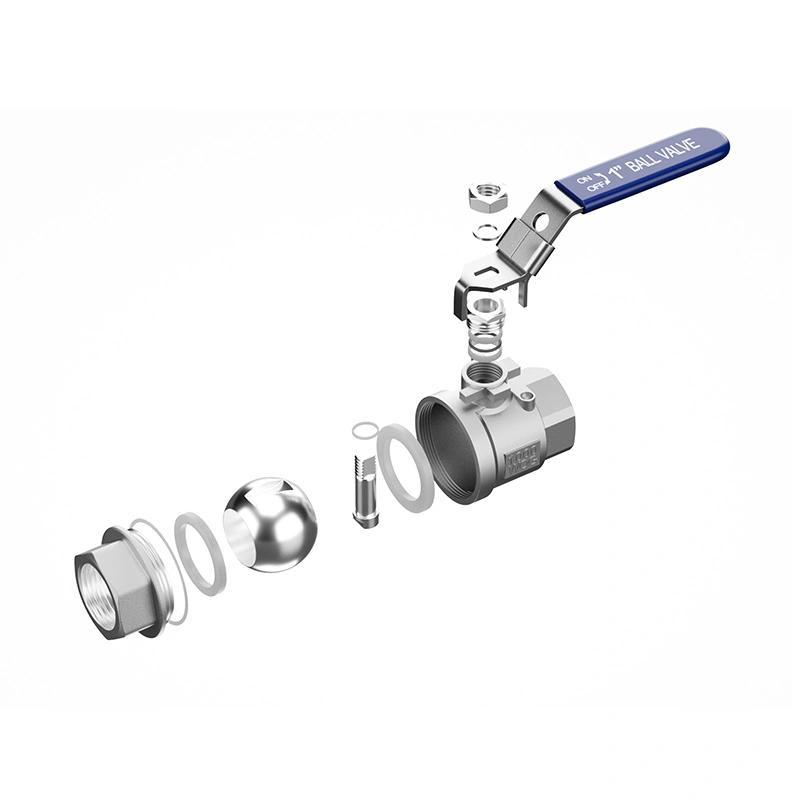

Nuestra válvula de bola de 2 piezas con dispositivo de bloqueo adopta un diseño de rosca de precisión para una fácil instalación y mantenimiento, lo que hace Es adecuado para condiciones de trabajo con apertura y cierre frecuentes y todo tipo de sistemas de fluidos industriales. Gracias a la estructura dividida de dos piezas, los anillos de sellado internos y otras piezas de repuesto se pueden reemplazar individualmente sin cambiar todo el cuerpo de la válvula, lo que prolonga la vida útil y reduce los costos operativos.
Equipada con un dispositivo de bloqueo de apertura y cierre integrado, esta válvula previene eficazmente el accionamiento accidental y pérdidas posteriores de equipos bajo ciclos frecuentes, lo que lo convierte en un componente ideal para el control de tuberías. Suministramos múltiples opciones de materiales, incluido acero inoxidable 304, acero inoxidable 316 y acero al carbono, con tamaños que varían desde 1/4 de pulgada hasta 6 pulgadas para que coincida con las especificaciones de su tubería.
Esta válvula de bola bloqueable de 2 piezas cuenta con certificaciones internacionales, incluidas ISO9001 y CE, para satisfacer plenamente sus estrictos estándares de calidad.
La seguridad es nuestro principio central de diseño, que se refleja en la estructura del vástago antirreventones. Si buscas calidad premium emparejado Con competitividad de costos, esta válvula es nuestra más sincera recomendación.
Dimensiones principales
| Tamaño | 1/4 pulgada - 6 pulgadas |
| Clase de presión | CL150 |
| Estándar de rosca | TNP, BSP |
| Presión máxima | 285PSI |
| Estándares de diseño y fabricación. | ASME B16.34 |
| Pruebas e inspección | API598 |
| Diseño especial | Dispositivo de bloqueo, vástago antiexplosión |
| Rango de temperatura | -25 ℃ ~ 150 ℃ |
| Material del cuerpo | ASTM A351 CF8M（316） |
| Material de la bola | ASTM A182 F316 |
| Material del tallo | ASTM A182 F316 |
| Material del asiento | RPTFE(PTFE+15%vv) |
| Opciones | Otros materiales están disponibles a pedido. |

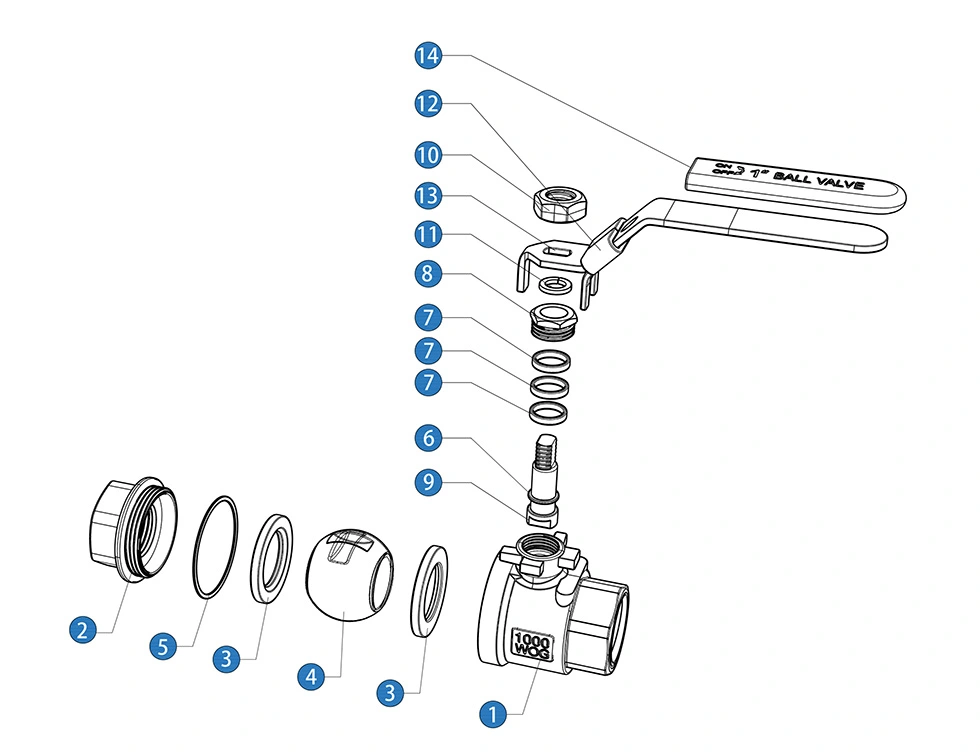

Parámetros del producto
| No | Nombre | Material(*N/B) | |
| 1 | Cuerpo | SS 316 | SS 304 |
| 2 | Tapa | SS 316 | SS 304 |
| 3 | Asiento de bola | PTFE | PTFE |
| 4 | Pelota | SS 316 | SS 304 |
| 5 | Empaquetadora | PTFE | PTFE |
| 6 | Anillo de fricción | PTFE | PTFE |
| 7 | embalaje del tallo | PTFE | PTFE |
| 8 | Glándula | SS 316 | SS 304 |
| 9 | Provenir | SS 316 | SS 304 |
| 10 | Tuerca | SS 304 | SS 304 |
| 11 | Arandela de resorte | SS 304 | SS 304 |
| 12 | Dispositivo de bloqueo | SS 304 | SS 304 |
| 13 | Manejar | SS | SS |
| 14 | Manga del mango | CLORURO DE POLIVINILO | CLORURO DE POLIVINILO |
* N: Extremos de rosca según ANSI B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

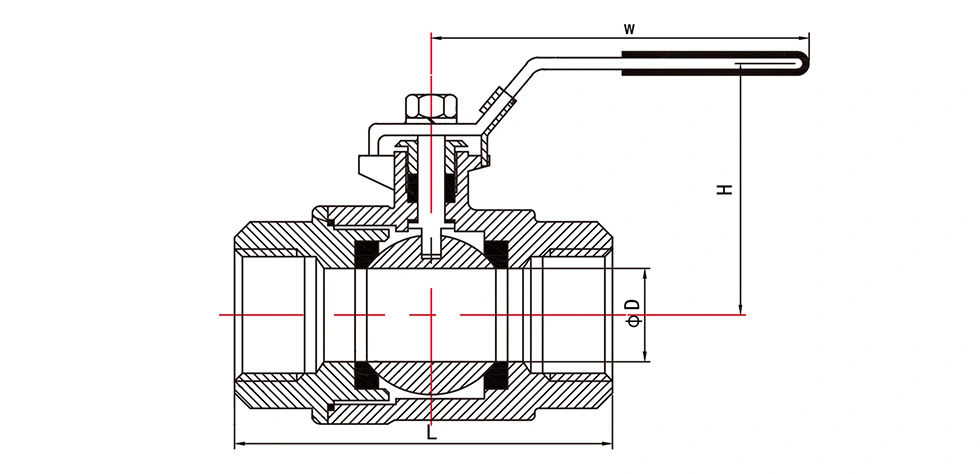

Dimensiones generales:
| Tamaño | Dimensiones (mm) | Peso (gramos) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| 21/2" | 63 | 230 | 125 | 150 | 3.5 |
| 3" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
VALORES Kv
Kv (m3/h) = Caudal de agua en metros cúbicos por hora que generará una caída de presión de 1 bar a través de la válvula
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | 2 1/2" | 3" | 4" |
| 6 | 10 | 24 | 43 | 83 | 130 | 205 | 340 | 520 | 1100 | 1820 |
Ventajas
Esta válvula de bola es perfectamente adecuada para líneas de producción que permiten breves tiempos de inactividad para mantenimiento de rutina.
Ventajas de las válvulas de bola bloqueables de 2 piezas frente a las válvulas de bola de 1 pieza
El diseño de paso total ofrece una resistencia al flujo minimizada
Diversas opciones de conexión final para adaptarse a una amplia gama de condiciones de trabajo
Modelos clasificados para alta presión disponibles con capacidad de presión máxima superior
Ventajas de las válvulas de bola bloqueables de 2 piezas frente a las válvulas de bola de 3 piezas
Gran stock listo y plazos de producción más cortos
Precios más competitivos para pedidos mayoristas a granel
¿Por qué elegir Shangtai?
Certificaciones completas
Nuestras válvulas se fabrican de acuerdo con los estándares ASME B16.34 y cuentan con múltiples certificaciones principales, incluidas ISO9001 y CE.
Diseño de productos más resistentes
Nuestras válvulas utilizan más material y paredes de cuerpo más gruesas que muchos productos comunes del mercado.
Respuesta rápida
Nuestro personal técnico está disponible las 24 horas del día. Contáctenos en cualquier momento para problemas urgentes.
Entrega global rápida
El envío solo se organiza después de que se completa la producción y todas las pruebas cumplen con los estándares pertinentes. Un bien establecido El sistema logístico garantiza una entrega rápida en todo el mundo.
Preguntas frecuentes
¿Cuál es la presión máxima de esta válvula de bola?
La presión máxima nominal es de 6,3 MPa.
¿Cuál es la resistencia máxima a la temperatura de esta válvula de bola?
La resistencia máxima a la temperatura es de 280°C, dependiendo de los materiales de la válvula y las condiciones de funcionamiento.
¿Qué tipo de embalaje se utiliza para las válvulas?
Cada válvula está empaquetada en una caja interior de cartón corrugado grueso, con una caja de madera contrachapada utilizada como embalaje exterior para protección durante el transporte.
¿Se puede instalar verticalmente una válvula de bola de 2 piezas con dispositivo de bloqueo?
Sí. Las válvulas de bola generalmente se pueden instalar horizontal o verticalmente, incluso con el vástago apuntando hacia arriba o hacia abajo, siempre que la instalación sea adecuada para la válvula y las condiciones de funcionamiento. El actuador o mango. también debe permanecer accesible para su funcionamiento.
¿Qué es un vástago anti-reventón en una válvula de bola?
Un vástago anti-explosión está diseñado para evitar que el vástago de la válvula sea expulsado del cuerpo de la válvula por acción interna. presión. Este diseño proporciona seguridad adicional para aplicaciones de control de fluidos a alta presión.
¿Sus válvulas vienen con garantía?
Shangtai ofrece una garantía de 1 año y soporte técnico de por vida después del período de garantía.
¿Existe una cantidad mínima de pedido (MOQ)?
La cantidad mínima de pedido varía según el modelo de válvula y los requisitos del pedido. Por favor contáctenos para obtener información MOQ específica.
