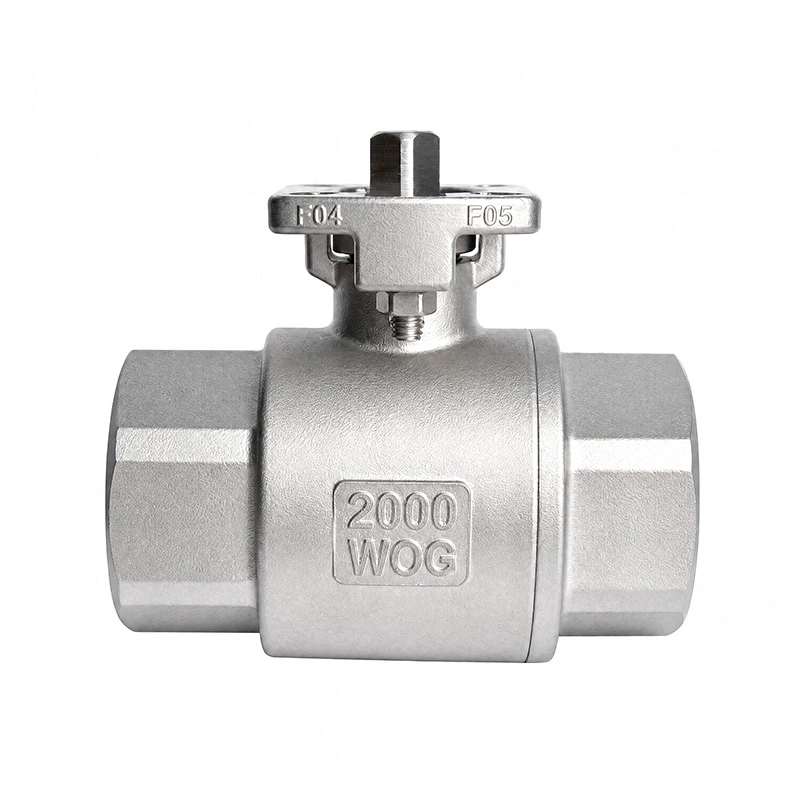

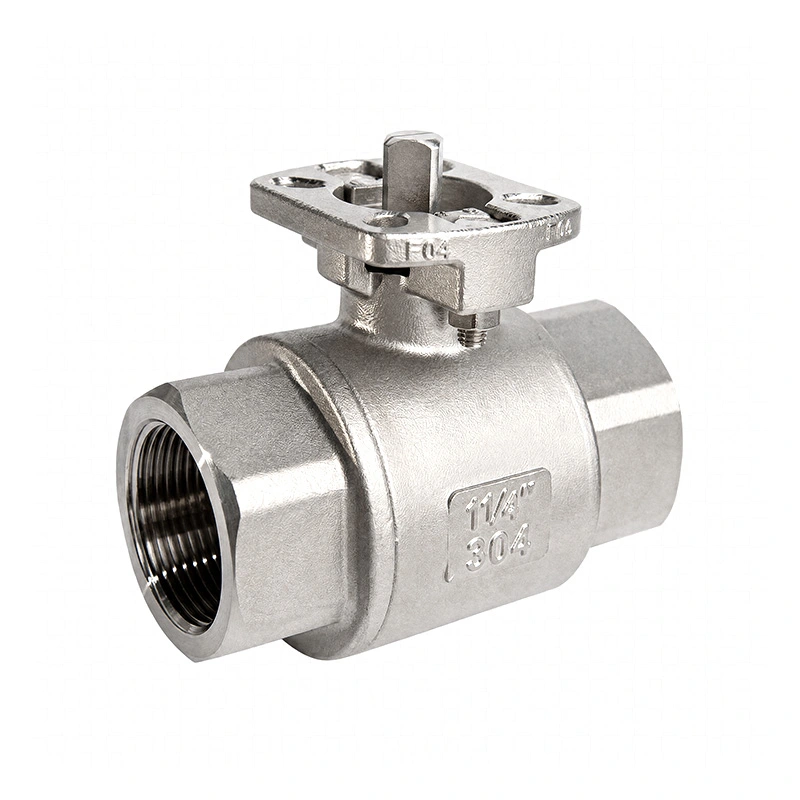

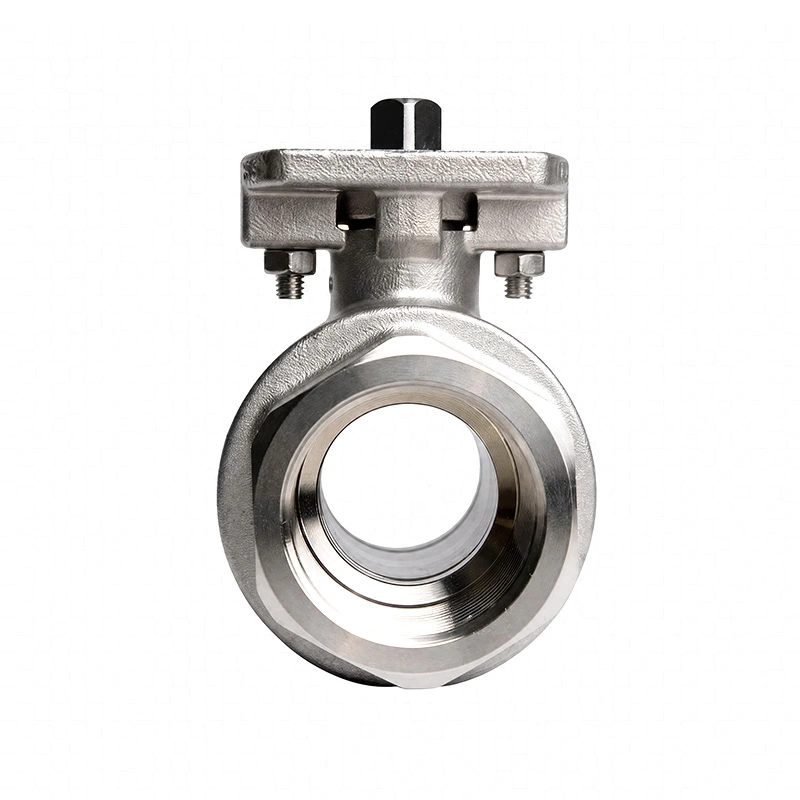

Válvula de bola de montaje directo de acero inoxidable de 2 piezas 2000WOG
La válvula de bola de montaje directo de acero inoxidable Shangtai de 2 piezas 2000WOG está diseñada para un servicio de encendido/apagado confiable en aplicaciones que requieren presiones nominales de hasta 2000WOG. Cuenta con una plataforma de montaje alta ISO 5211 para instalación directa del actuador y es adecuado para servicio en el rango de 1900 PSI. Con certificación CE e ISO 9001, la válvula proporciona una alternativa práctica a las válvulas de bola forjadas donde se cumplen las especificaciones requeridas de presión, material y conexión.
La válvula de bola de montaje directo de acero inoxidable Shangtai 2PC 2000WOG está diseñada para servicio de encendido/apagado industrial donde más alto Se requieren capacidad de presión, construcción de acero inoxidable y compatibilidad con el actuador. Su cuerpo de dos piezas y La plataforma de montaje alta la hace adecuada tanto para operación manual como para sistemas automatizados de control de fluidos.
En sistemas que operan a presiones de alrededor de 1900 PSI, las válvulas de bola forjadas a menudo se consideran debido a su presión. requisitos. Sin embargo, el proceso de construcción y fabricación de la válvula puede resultar en un costo general más alto. esto La válvula de bola de acero inoxidable 2000WOG proporciona una alternativa para agua, aceite, gas, aire comprimido y uso general. aplicaciones de fluidos industriales cuando los requisitos reales de presión, temperatura, medio y material están dentro rango especificado de la válvula.
La válvula cuenta con una plataforma alta de montaje directo para actuadores neumáticos o eléctricos. El montaje ISO 5211 La interfaz ayuda a simplificar la instalación del actuador, reduce la necesidad de soportes y acoplamientos adicionales y proporciona una disposición más compacta de válvula y actuador.
Como fabricante, Shangtai Valve se encarga de la producción, el montaje, la inspección y el soporte OEM para esta válvula. CE y Los certificados ISO 9001 están disponibles, mientras que los requisitos de diseño, prueba y temperatura de presión de la válvula están disponibles. especificado de acuerdo con las normas aplicables que se enumeran a continuación.
Dimensiones principales
| Tamaño | 1/4 pulgada - 6 pulgadas |
| Clase de presión | CL800 |
| Estándar de rosca | TNP, BSP |
| Presión máxima | 1975PSI |
| Estándares de diseño y fabricación. | ISO17292/API608 |
| Pruebas e inspección | API598 |
| Clasificaciones de presión y temperatura | ASME B16.34 |
| Rango de temperatura | -25 ℃ ~ 150 ℃ |
| Material del cuerpo | ASTM A351 CF8M（316） |
| Material de la bola | ASTM A182 F316 |
| Material del tallo | ASTM A182 F316 |
| Material del asiento | RPTFE(PTFE+15%vv) |
| Opciones | Otros materiales están disponibles a pedido. |
Ventajas
1. Alternativa económica a las válvulas de bola forjadas
Para aplicaciones de alrededor de 1900 PSI, los compradores suelen elegir válvulas de bola forjadas debido a problemas de presión. Sin embargo, forjado Las válvulas son costosas debido al material, el mecanizado y el costo de producción.
Esta válvula de bola de montaje directo 2000WOG está desarrollada para ofrecer una opción más económica y al mismo tiempo satisfacer las necesidades más exigentes. requisitos de presión.
2. Diseñado para servicio de mayor presión
En comparación con las válvulas de bola comunes 1000WOG o 1500WOG, la clasificación 2000WOG brinda a los usuarios más flexibilidad de presión. es especialmente adecuado para sistemas donde las válvulas de bola ordinarias no son suficientes, pero las válvulas forjadas pueden exceder el presupuesto.
3. Montaje directo para actuadores
La plataforma de montaje alta permite una instalación más sencilla de actuadores neumáticos o eléctricos. Esto reduce el exceso montaje componentes, mejora la alineación, reduce el costo de ensamblaje y hace que la válvula sea más compacta para sistemas automatizados.
4. Resistencia a la corrosión del acero inoxidable
El cuerpo de acero inoxidable ofrece buena resistencia a la corrosión, la oxidación y los entornos de trabajo hostiles. es Adecuado para muchos fluidos industriales, incluidos agua, petróleo, gas, aire comprimido y medios químicos compatibles.
5. Rendimiento de apagado confiable
La estructura de bola flotante y el diseño de sellado de precisión ayudan a proporcionar un rendimiento de cierre hermético. Es adecuado para aplicaciones que requieren un control confiable de apertura/cierre y fugas mínimas.
6. Suministro directo del fabricante
Fabricamos esta válvula directamente, lo que permite un mejor control sobre la calidad del producto, el tiempo de entrega, la personalización y precios. Se pueden analizar el marcado OEM, el embalaje con etiqueta privada, el ensamblaje del actuador y los requisitos especiales.
7. Control de calidad certificado
Nuestras válvulas se fabrican bajo un sistema de gestión de calidad controlado. Los certificados CE e ISO 9001 son disponible, Apoyar los requisitos de adquisiciones y proyectos internacionales.
Errores comunes de uso y métodos correctos
| Error común | Posible problema | Método correcto |
| Seleccionar la válvula solo por "2000WOG" | La presión de trabajo real puede cambiar con la temperatura, el tamaño, el material del asiento y el medio. | Confirme la presión, temperatura, medio y tipo de conexión antes de comprar |
| Usando la válvula para estrangular | La bola y los asientos pueden desgastarse rápidamente; El rendimiento del sellado puede verse reducido. | Utilice la válvula principalmente para servicio completamente abierto o completamente cerrado. |
| Elegir válvulas forjadas automáticamente para sistemas de 1900 PSI | Coste de compra superior al necesario | Compruebe si esta válvula de acero inoxidable 2000WOG puede cumplir con las condiciones de trabajo reales |
| Instalación de un actuador sin comprobar el par | Es posible que el actuador no abra o cierre la válvula por completo | Seleccione el par del actuador con un margen de seguridad adecuado |
| Ignorando las dimensiones de montaje ISO | Es posible que el actuador no encaje correctamente | Confirme el tamaño de la almohadilla de montaje, el tipo de vástago, el patrón de pernos y la interfaz del actuador antes del montaje. |
| Apretar demasiado las conexiones roscadas | El cuerpo de la válvula o la rosca pueden estar dañados. | Utilice cinta selladora o sellador adecuado y apriete según las prácticas de instalación. |
| Soldadura cerca de la válvula sin protección. | La alta temperatura puede dañar los asientos y los sellos. | Retire las piezas blandas o utilice refrigeración/protección adecuada cuando sea necesario soldar. |
| Instalación de la válvula en una tubería sucia | Las partículas pueden rayar la pelota o dañar los asientos. | Lave la tubería antes de la instalación y use filtros si el medio contiene sólidos. |
| Uso de la válvula con medios incompatibles | Puede ocurrir corrosión, hinchazón o falla del sello. | Verifique el grado de acero inoxidable, el material del asiento y la compatibilidad del sello con el medio. |
| Dejar la válvula sin usar durante mucho tiempo | El par de operación puede aumentar | Realice un ciclo de la válvula periódicamente en sistemas de reserva. |
| Aplicar una carga excesiva de la tubería a la válvula | Puede producirse estrés corporal y fugas. | Apoye la tubería adecuadamente y evite usar la válvula como soporte de la tubería. |
Preguntas frecuentes
1. ¿Qué significa 2000WOG?
2000WOG se refiere a una clasificación de presión para servicios de agua, petróleo y gas en condiciones sin impactos. El trabajo real La presión debe confirmarse según la temperatura, el tamaño, el medio y el material del asiento.
2. ¿Por qué elegir esta válvula en lugar de una válvula de bola forjada?
En muchas aplicaciones de 1900 PSI, se utilizan válvulas forjadas pero el precio es alto. El2 piezas de acero inoxidable directo. Montaje de válvula de bola 2000WOGProporciona una alternativa de menor costo y al mismo tiempo ofrece una presión adecuada. capacidad para aplicaciones aplicables.
3. ¿Cuál es el beneficio del diseño de montaje directo?
El diseño de montaje directo permite instalar un actuador en la válvula más fácilmente. Puede reducir corchetes adicionales y acoplamientos, mejoran la alineación, ahorran espacio y reducen el costo de instalación de la automatización.
4. ¿Qué medios puede manejar esta válvula?
Se utiliza comúnmente para agua, petróleo, gas, aire comprimido y fluidos industriales compatibles. Para productos químicos corrosivos, Medios de alta temperatura, vapor, oxígeno o gases especiales, primero se debe confirmar la compatibilidad del material.
5. ¿Es una válvula de puerto completo?
Sí. Esta válvula cuenta con un paso de flujo de puerto completo para control de fluido de encendido/apagado.
6. ¿Qué materiales están disponibles?
Los materiales comunes de acero inoxidable incluyen SS304 y SS316. Los materiales del asiento y del sello pueden variar según la temperatura. y requisitos medios.
7. ¿Proporcionan certificados?
Sí. Nuestros productos cumplen con los requisitos internacionales aplicables y los certificados CE e ISO 9001 están disponibles.
8. ¿Es usted el fabricante?
Sí. Somos el fabricante de esta válvula y podemos gestionar la producción, inspección, embalaje y entrega directamente.
9. ¿Pueden proporcionar servicio OEM?
Sí. El marcado del logotipo, el color del mango, el embalaje, el etiquetado, el conjunto del actuador y otros requisitos del OEM pueden ser Personalizado según la cantidad del pedido y las necesidades del proyecto.
