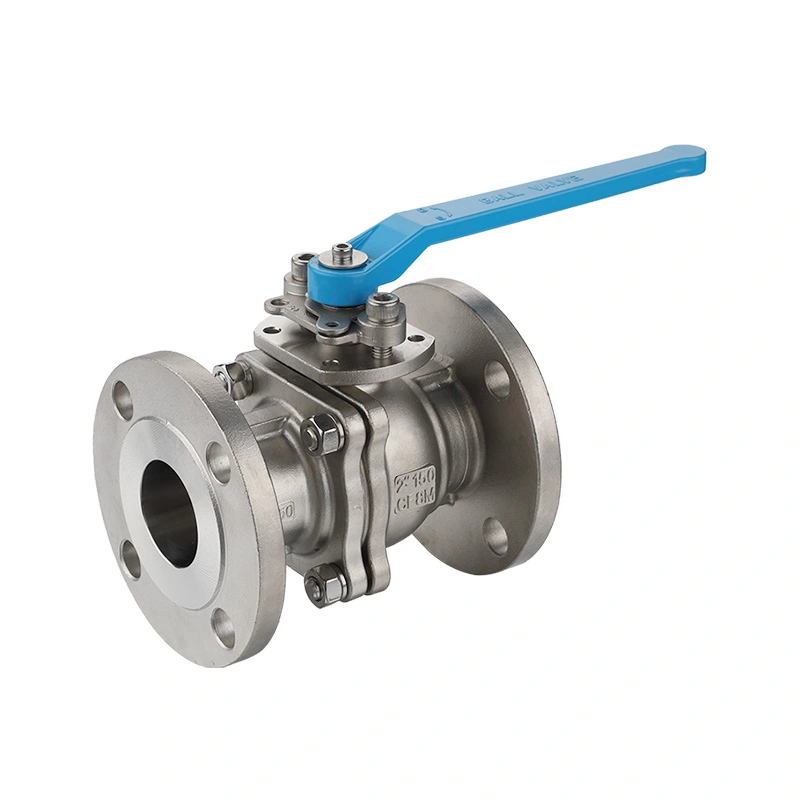

Válvula de bola con brida de acero inoxidable ANSI 150LB

Una válvula de bola con brida de acero inoxidable ANSI 150LB es una válvula de bola de acero inoxidable con conexiones finales con bridas, diseñada para sistemas de tuberías que utilizan la clase de presión ASME Clase 150. Utiliza una bola giratoria de un cuarto de vuelta para iniciar o detener el flujo de fluidos compatibles y se usa comúnmente para aislamiento de encendido/apagado en sistemas de tuberías industriales.

ANSI 150LB se refiere a la clase de presión ASME Clase 150. La presión de trabajo real permitida depende del tamaño de la válvula, el material, la temperatura de funcionamiento y la clasificación de presión-temperatura aplicable. La construcción de acero inoxidable proporciona un cuerpo de válvula resistente a la corrosión y se puede especificar con materiales como acero inoxidable 304 o 316 según la aplicación.

La conexión bridada permite atornillar la válvula directamente a las bridas de tubería correspondientes, lo que proporciona un método de conexión práctico para sistemas de tuberías industriales y facilita la inspección o el mantenimiento futuros. El mecanismo de la válvula de bola proporciona una operación rápida de un cuarto de vuelta para abrir y cerrar la tubería.

Dimensiones principales

Dimensiones generales:

Aplicaciones industriales

Nuestra válvula de bola con brida de acero inoxidable ANSI 150LB adopta un exclusivo sistema de sellado de vástago de tres etapas, optimizado para operación de ciclo alto, fluctuación de presión y condiciones de trabajo medias gaseosas. Ofrece estabilidad sin fugas y excelente rendimiento antifatiga para diversos sistemas de fluidos industriales:

Industria petrolera y química

Adecuado para tuberías de proceso, ramales y transmisión de gas combustible ligero. El sellado del vástago de varias etapas de forma fiable Evita fugas de medios inflamables y explosivos bajo presión fluctuante.

Sistemas de gases especiales

Ideal para circuitos de alta presión de nitrógeno, oxígeno, hidrógeno y aire comprimido, ampliamente utilizado en corte por láser de gas. suministro, gasolinera y gasoductos con frecuentes arranques y paradas.

Ingeniería eléctrica y térmica

Aplicable a tuberías de servicios públicos de plantas y líneas de fluidos auxiliares. Resiste el envejecimiento del sello causado por la alternancia Temperatura y presión, asegurando un funcionamiento estable a largo plazo.

Industria farmacéutica y química fina

Proporciona un aislamiento hermético para fluidos de proceso puros y corrosivos. El diseño de sellado bidireccional evita el medio fugas y contaminación externa, cumpliendo con altos estándares sanitarios y de seguridad.

Sistemas industriales e hidráulicos generales

Perfecto para bancos de pruebas de presión y equipos de fluidos automatizados. Excelente rendimiento antifatiga que se adapta a escenarios de trabajo de conmutación frecuente y presión de pulso.

¿Por qué elegir Shangtai?

Exclusivo sistema de sellado de vástago de 3 etapas

Equipado con sello primario piramidal autoajustable, sello secundario con junta tórica de Viton y anillo en V con resorte Belleville sello terciario. Su rendimiento de sellado automejorado compensa el desgaste y la deformación térmica, eliminando el vástago. fugas durante la operación de ciclo alto a largo plazo.

Estructura de protección bidireccional

El sistema de sellado mejorado evita fugas del medio interno y bloquea la entrada de polvo, humedad e impurezas externas. ingresando a la válvula, extendiendo efectivamente la vida útil y reduciendo los costos de mantenimiento.

Producción estándar americana estandarizada

Fabricado y probado según API 608 / ISO 17292, ASME B16.34 y API 598. Cumple con ASME B16.5 (brida) y ASME Estándares B16.10 (presencial), asegurando total compatibilidad con proyectos industriales globales.

Estructura antifatiga y segura

El cuerpo de la válvula reforzado resiste la presión del pulso y los golpes de presión severos sin deformarse. Antirreventón incorporado La estructura del vástago elimina los riesgos de seguridad por sobrepresión.

Diseño antiestático conductor de estática

Viene con una estructura antiestática profesional que conduce continuamente la electricidad estática generada por la fricción. entre el medio y las partes internas. Evita la acumulación de estática y riesgos de chispas, garantizando un funcionamiento seguro para Tuberías de medios inflamables, explosivos y gaseosos, cumpliendo con las especificaciones de seguridad industrial.

Bajo mantenimiento y rentable

Optimizado para escenarios de cambio frecuente con un rendimiento antifatiga superior. Reduce el tiempo de inactividad del equipo y frecuencia de reemplazo, lo que reduce los costos operativos a largo plazo en comparación con las válvulas de sello simple ordinarias.

Soporte de servicio exclusivo

Admite diseño de embalaje y logotipo personalizado con láser

Proporcionar servicios OEM/ODM

Completamente inspeccionado antes de salir de fábrica, con informe de inspección de calidad adjunto.

Servicios adicionales opcionales como protección contra colisiones y embalaje reforzado para transporte marítimo.

Preguntas frecuentes

1. ¿Qué significa ANSI 150LB para una válvula de bola con brida de acero inoxidable?

ANSI 150LB se refiere a la clase de presión ASME Clase 150 utilizada para la válvula y su conexión bridada. La presión de trabajo real permitida depende del tamaño de la válvula, el material, la temperatura de funcionamiento y la clasificación de presión-temperatura aplicable.

2. ¿Qué estándares de bridas están disponibles para esta válvula de bola?

Los estándares de bridas se pueden seleccionar según el sistema de tuberías y los requisitos del proyecto. Las configuraciones comunes pueden incluir bridas ASME B16.5, mientras que se pueden considerar otros estándares de bridas para aplicaciones específicas.

3. ¿Qué materiales de acero inoxidable se pueden utilizar para la válvula?

Los materiales comunes del cuerpo incluyen acero inoxidable 304 y 316, con el grado específico seleccionado según el medio de trabajo, la temperatura, la presión y las condiciones de corrosión. Otras combinaciones de materiales pueden estar disponibles a pedido.

4. ¿Qué medios puede manejar una válvula de bola con brida de acero inoxidable ANSI 150LB?

La válvula se puede utilizar para agua, petróleo, gas y otros fluidos industriales compatibles. El cuerpo de la válvula, la bola, el asiento y los materiales de sellado deben seleccionarse de acuerdo con la compatibilidad química, la presión y la temperatura del medio real.

5. ¿Esta válvula de bola con brida es adecuada para servicio a alta temperatura?

El rango de temperatura aplicable depende de los materiales de la válvula, el material del asiento y la clasificación de presión-temperatura. La temperatura de funcionamiento real debe confirmarse al seleccionar la válvula para garantizar que la configuración sea adecuada para las condiciones de servicio previstas.

6. ¿Se puede suministrar la válvula con actuador neumático o eléctrico?

Sí. La válvula de bola con brida se puede configurar para operación manual, neumática o eléctrica según el tamaño de la válvula, el par de operación requerido y el sistema de control. El actuador debe adaptarse adecuadamente a la válvula y a las condiciones de funcionamiento reales.

7. ¿Qué información se necesita para seleccionar la válvula de bola con brida correcta?

La información clave de selección incluye el tamaño nominal de la válvula, clase de presión, estándar de brida, medio de trabajo, presión de operación, temperatura, material requerido y método de operación. Los dibujos de tuberías o los detalles de la aplicación también pueden ayudar a determinar la configuración adecuada.

8. ¿Se puede personalizar la válvula de bola con brida de acero inoxidable?

Sí. Los grados de materiales, especificaciones de bridas, materiales de asiento y sellado, operación de válvulas y otros detalles de configuración se pueden seleccionar de acuerdo con los requisitos del proyecto. Los dibujos o especificaciones técnicas se pueden revisar antes de la producción.
