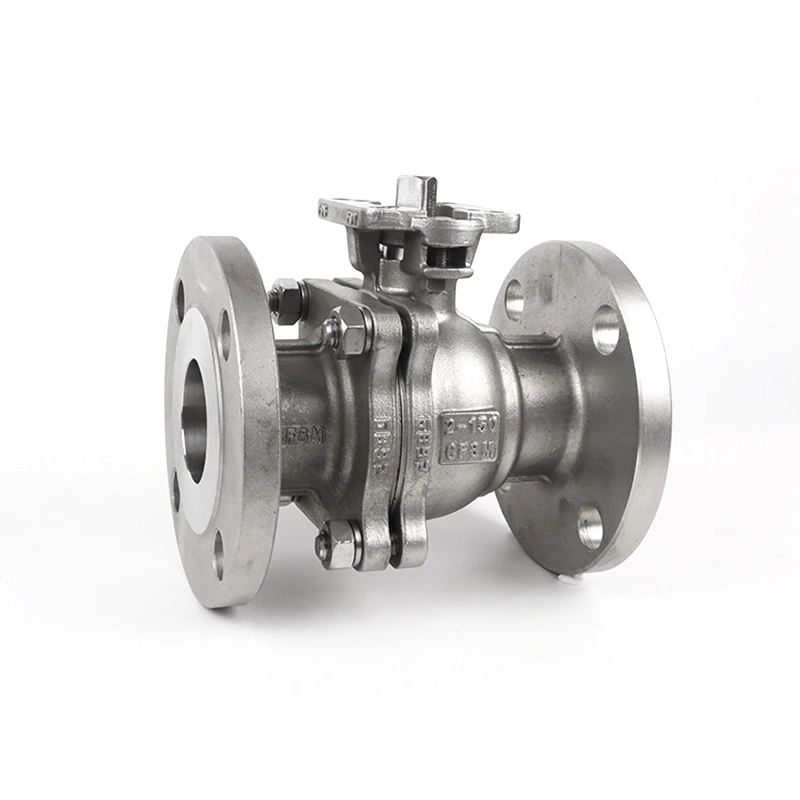

Válvula de bola con brida ANSI Clase 150 con base ISO 5211 para actuador

Para el aislamiento automatizado de tuberías, la configuración de la válvula debe coincidir con el estándar de la tubería, la clase de presión, las dimensiones de la conexión y la interfaz del actuador. La válvula de bola con brida ANSI Clase 150 con base ISO 5211 para actuador combina una conexión bridada Clase 150 con una interfaz de montaje ISO 5211, lo que permite configurar la válvula para operación manual o accionamiento neumático y eléctrico de parte de vuelta. La combinación real de válvula y actuador debe seleccionarse según el par requerido, las condiciones de funcionamiento y la configuración de la tubería.

Shangtai fabrica válvulas de bola industriales en Wenzhou, Zhejiang, China. La producción cubre el mecanizado, el ensamblaje y las pruebas de presión, con requisitos de materiales y dimensiones verificados de acuerdo con la especificación del producto aplicable. Se pueden revisar los dibujos, los requisitos de materiales y la información del actuador cuando se requiere una configuración de válvula específica.

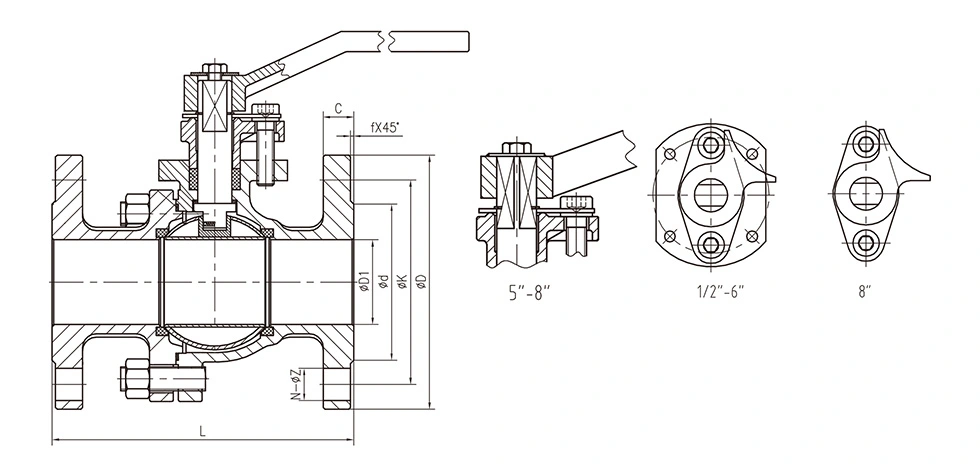

Dimensiones principales

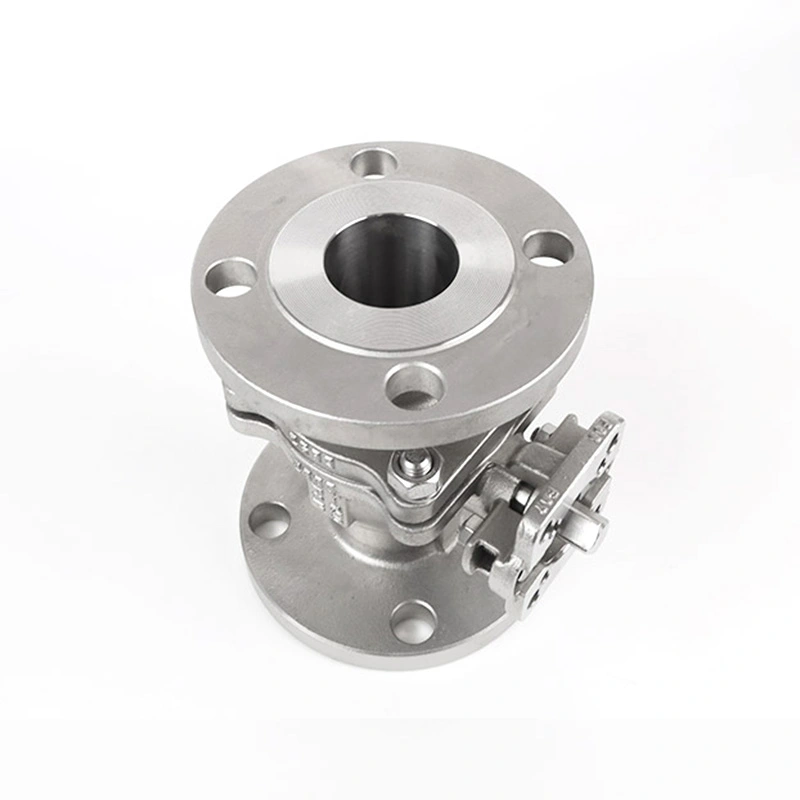

Construcción de válvulas e interfaz del actuador

La válvula utiliza un cuerpo con bridas para la conexión a bridas de tuberías de RF compatibles. El cuerpo de acero inoxidable 316, la bola F316 y el vástago F316 enumerados en la especificación principal proporcionan la configuración del material principal, mientras que el asiento RPTFE está diseñado para aplicaciones donde el material del asiento es compatible con el medio y la temperatura de operación.

La base de montaje ISO 5211 proporciona una interfaz estandarizada para conectar actuadores de fracción de vuelta compatibles o una disposición de montaje intermedia. ISO 5211 especifica la brida de fijación del actuador y las dimensiones del componente impulsor, por lo que la interfaz del actuador debe coincidir con el tamaño de montaje de la válvula y el par de operación requerido en lugar de seleccionarse solo por el tamaño de la válvula.

Para el servicio automatizado, el par de la válvula, la salida del actuador, la interfaz de montaje, la dirección de rotación y el suministro de energía o aire disponible deben confirmarse antes del montaje. Los finales de carrera, válvulas solenoides, posicionadores y otros accesorios de control se pueden seleccionar según el sistema de automatización.

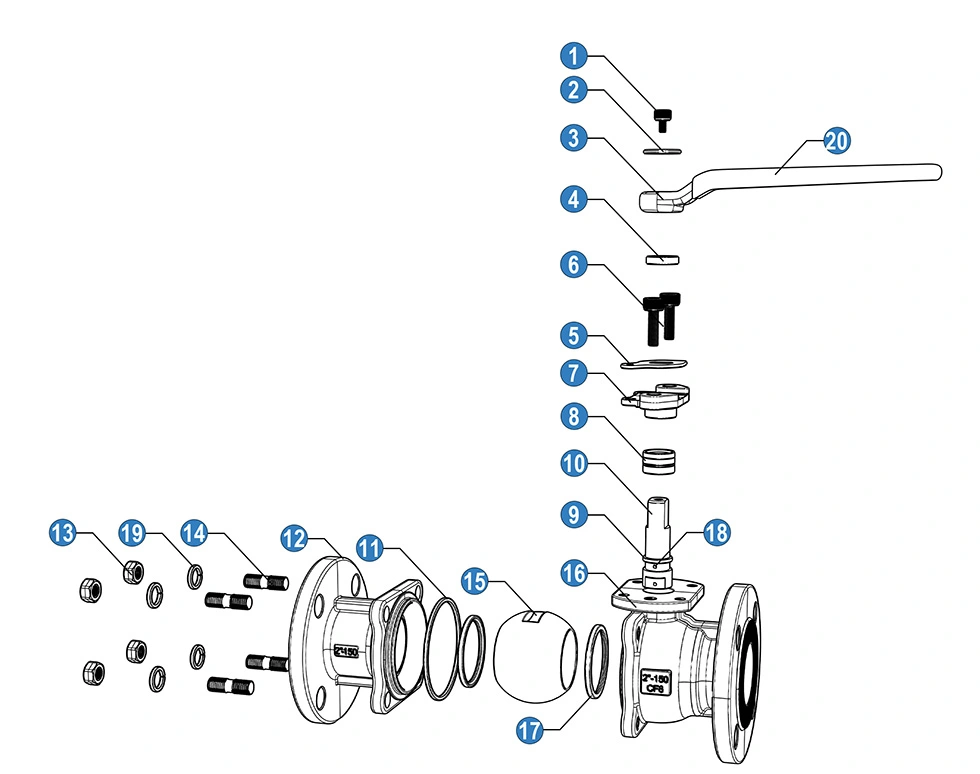

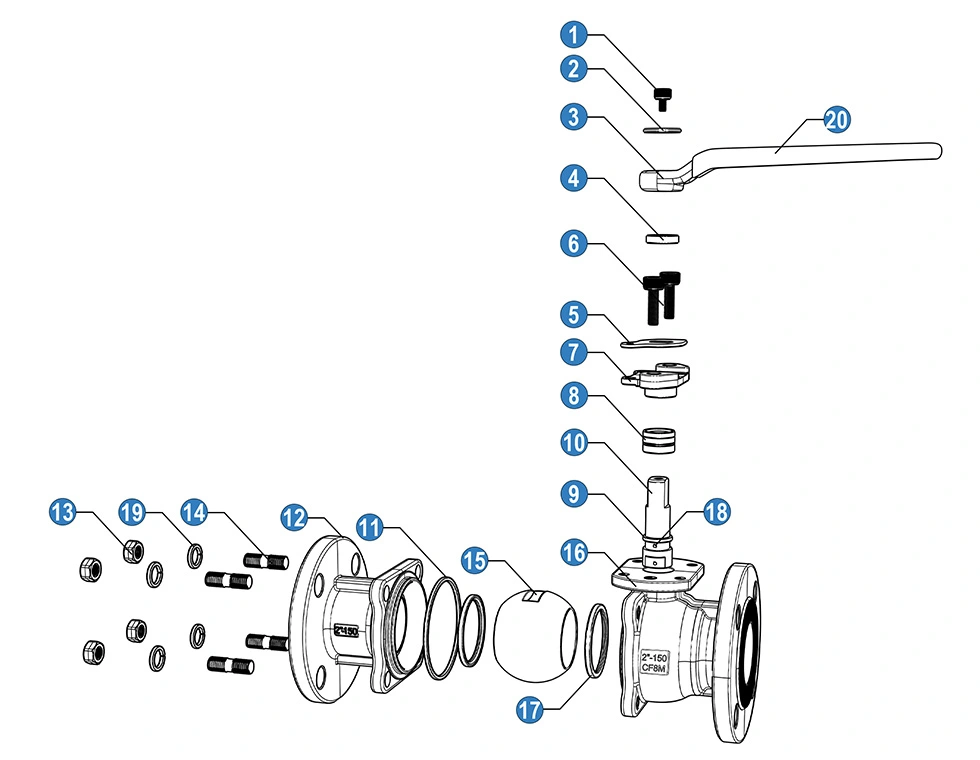

Configuración de materiales y componentes

La lista de componentes anterior representa una configuración de material. La especificación del producto también proporciona una configuración de acero inoxidable 316, lo que permite seleccionar los componentes húmedos de acuerdo con la resistencia a la corrosión y las condiciones de servicio requeridas. La selección del material debe confirmarse con las especificaciones de compra reales y los requisitos de compatibilidad de fluidos.

Dimensiones generales:

Características clave

Conexión de tubería con bridas clase 150

La configuración del extremo bridado RF proporciona una conexión atornillada entre la válvula y la tubería. El tamaño de la brida, la disposición de los orificios de los pernos, el tipo de revestimiento y las dimensiones relacionadas deben coincidir con la brida de la tubería correspondiente antes de la instalación. ASME B16.5 cubre bridas de tuberías y accesorios bridados en NPS 1/2 a NPS 24 e incluye dimensiones de brida Clase 150 y requisitos de presión y temperatura.

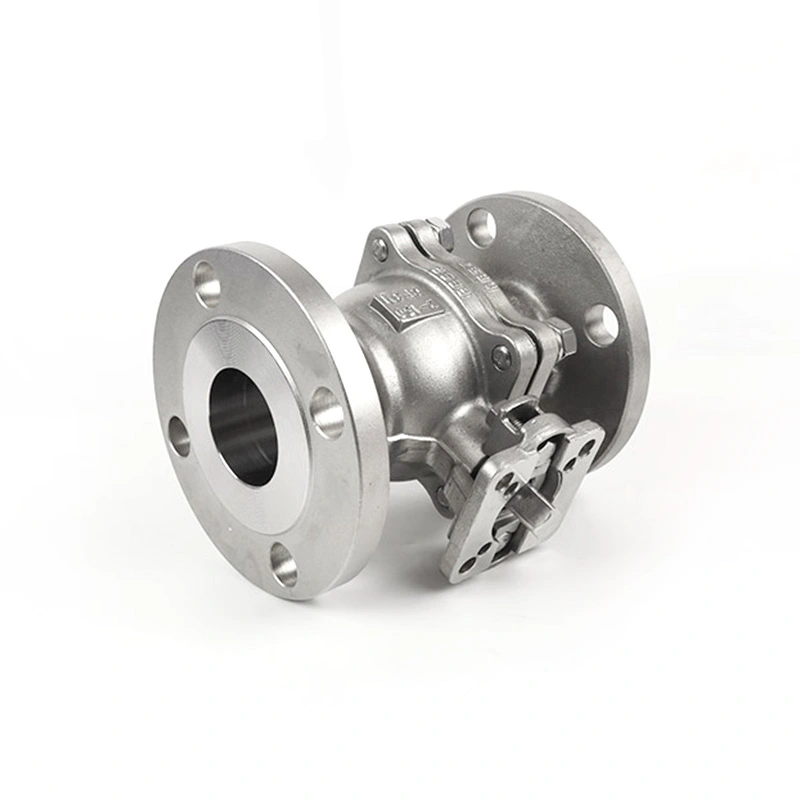

Montaje del actuador ISO 5211

La interfaz de montaje del actuador está diseñada para la automatización de fracción de vuelta. ISO 5211 define las dimensiones de la interfaz del accesorio y las dimensiones de los componentes impulsores que se utilizan para conectar actuadores compatibles a válvulas industriales. Por lo tanto, se deben comprobar el tamaño de montaje y la potencia del actuador junto con el par de funcionamiento de la válvula.

Componentes de límite de presión de acero inoxidable

La especificación principal utiliza ASTM A351 CF8M (316) para el cuerpo, ASTM A182 F316 para la bola y el vástago y RPTFE para el asiento. Esta combinación de materiales se puede considerar para agua, petróleo, gas y otros medios compatibles donde los materiales seleccionados cumplan con las condiciones químicas y de temperatura requeridas.

Operación de encendido/apagado de un cuarto de vuelta

La válvula de bola utiliza un mecanismo de un cuarto de vuelta para moverse entre las posiciones abierta y cerrada. Está pensado principalmente para un servicio de aislamiento en lugar de una regulación continua. Si se requiere regulación del flujo, se debe evaluar la idoneidad de la válvula, el asiento y las condiciones de operación antes de la selección.

Construcción antiestática

Las listas de materiales incluyen un dispositivo antiestático para la configuración de la válvula. Cuando la aplicación requiera rendimiento antiestático, la especificación completa de la válvula y los requisitos de prueba aplicables deben confirmarse con la documentación del pedido.

Aplicaciones típicas

Tratamiento de Agua:Adecuado para aislamiento de líneas de agua compatibles, equipos de proceso y plataformas de tratamiento donde se requiere una conexión bridada.

Sistemas de petróleo y gas:Aplicable a equipos y tuberías de petróleo y gas compatibles cuando los materiales de la válvula, la clase de presión y la configuración del sellado cumplen con los requisitos de servicio.

Procesamiento químico:Se puede utilizar para el aislamiento de fluidos de proceso cuando los materiales del cuerpo, la bola, el vástago, el asiento y la junta son químicamente compatibles con el medio.

Equipos de procesos industriales:La interfaz de montaje del actuador permite incorporar la válvula en patines, colectores y equipos automatizados que requieren control remoto de apertura/cierre.

Aislamiento general de tuberías:Adecuado para sistemas de tuberías industriales que requieren una válvula de bola con brida Clase 150 y operación de cierre manual o automatizada.

Selección del actuador

La selección del actuador debe basarse en el par de operación requerido de la válvula y no solo en el tamaño nominal de la tubería. El tamaño de la válvula, el material del asiento, la presión diferencial, el medio, la temperatura y la frecuencia de funcionamiento pueden afectar el requisito de par.

Para accionamiento neumático, confirme la presión de aire disponible, el par de salida del actuador, la posición de falla y los accesorios de control. Para el accionamiento eléctrico, verifique el par requerido, la fuente de alimentación, el ciclo de operación y los requisitos de retroalimentación. La interfaz de montaje ISO 5211 también debe corresponder a la disposición de actuador y acoplamiento seleccionada.

Consideraciones de selección e instalación

Antes de realizar el pedido, confirme el tamaño nominal, la clase de presión Clase 150, las dimensiones de la brida, el revestimiento RF, la presión de funcionamiento, la temperatura, el medio y los materiales requeridos para el cuerpo y las molduras. Para válvulas automatizadas, proporcione el tipo de actuador, el par requerido, la interfaz de montaje y los requisitos de control.

Antes de la instalación, inspeccione las caras de las bridas y los extremos de la válvula en busca de daños o contaminación. Alinee las bridas coincidentes correctamente y apriete los pernos uniformemente usando una junta adecuada y el procedimiento de instalación aplicable. Evite forzar la alineación de la tubería a través del cuerpo de la válvula.

Después de la instalación del actuador, verifique la dirección de rotación y los límites de apertura/cierre antes de poner la válvula en servicio. Los actuadores o cajas de engranajes pesados ​​deben estar adecuadamente soportados cuando sea necesario para que no se transfieran cargas externas excesivas a la interfaz de montaje de la válvula.

Precauciones de uso

Opere la válvula dentro de los límites de presión y temperatura especificados. El valor de 285 PSI en la tabla de productos no debe tratarse como una presión universal permitida para cada tamaño y temperatura; Se debe confirmar la clasificación de presión y temperatura aplicable para la configuración real.

Lave la tubería antes de la puesta en servicio para reducir la posibilidad de que entren residuos en la válvula y dañen el asiento o las superficies de sellado.

No utilice la válvula de bola para estrangulamiento continuo a menos que la aplicación haya sido evaluada técnicamente para el asiento seleccionado y las condiciones de operación.

Antes del mantenimiento, aísle y despresurice la tubería y confirme que sea seguro realizar mantenimiento a la válvula. Para válvulas automatizadas, desconecte o aísle la fuente de alimentación o control del actuador según lo requiera el procedimiento de mantenimiento aplicable.

Inspección de calidad y documentación.

La inspección de producción puede cubrir la verificación del material, la inspección dimensional, el ensamblaje del cuerpo y las pruebas de presión de acuerdo con los requisitos aplicables del producto y del pedido. API 598 se utiliza para los requisitos de inspección y prueba de válvulas, mientras que ASME B16.34 aborda los requisitos relevantes de diseño de válvulas, presión, temperatura y dimensiones.

Para proyectos que requieren trazabilidad, el grado del material, la especificación de la válvula, los requisitos de prueba y la configuración del actuador deben confirmarse antes de la producción. Shangtai puede revisar dibujos técnicos e información de aplicaciones cuando un proyecto requiere una válvula específica y una configuración de automatización.

Preguntas frecuentes

1. ¿Para qué se utiliza una válvula de bola con brida ANSI Clase 150 con base ISO 5211 para actuador?

Una válvula de bola con brida ANSI Clase 150 con base ISO 5211 para actuador se utiliza para aislamiento de encendido/apagado en sistemas de tuberías industriales donde se requiere una conexión bridada Clase 150 y una interfaz de actuador de parte de vuelta. Se puede configurar para operación manual o control automatizado según el tamaño de la válvula, el par de operación y los requisitos del sistema.

2. ¿Cuál es la diferencia entre la clasificación Clase 150 y la presión máxima que figura en la tabla?

Clase 150 es una designación de clase de presión, mientras que 285 PSI listado es un valor de presión máxima específico del producto. La presión de trabajo permitida debe confirmarse de acuerdo con el tamaño de la válvula, el material, la temperatura y la clasificación de presión-temperatura aplicable en lugar de asumir que se aplica un valor de presión a cada condición de operación.

3. ¿Qué actuador se puede instalar en la válvula?

Se pueden considerar actuadores de fracción de vuelta neumáticos y eléctricos cuando su interfaz de montaje y su par de salida coinciden con los de la válvula. También se puede considerar el accionamiento hidráulico para una configuración adecuada. La selección del actuador debe incluir requisitos de control y suministro de energía o aire, rotación, torsión.

4. ¿Por qué se utiliza RPTFE para el asiento de la válvula?

RPTFE se especifica como material del asiento en la configuración del producto suministrado. Su idoneidad depende del medio de funcionamiento, la presión y la temperatura. Si la aplicación implica productos químicos agresivos o temperaturas fuera del rango indicado, se deben revisar los materiales del asiento y del sellado antes de realizar la selección.

5. ¿Qué se debe confirmar antes de pedir una válvula de bola con bridas?

Confirme el tamaño de la válvula, la clasificación Clase 150, el estándar y revestimiento de la brida, el medio, la presión, la temperatura, la combinación de materiales y el método de operación. Para una válvula automatizada, también se deben proporcionar el tipo de actuador, el par, el tamaño de montaje ISO 5211 y los requisitos de control.

6. ¿Se puede cambiar el material de la válvula de acero inoxidable 316?

Se pueden considerar otras configuraciones de materiales según la aplicación. La selección del material debe tener en cuenta las condiciones de corrosión, presión, temperatura y compatibilidad con el medio de trabajo. Los materiales finales del cuerpo, la bola, el vástago y el asiento deben confirmarse en las especificaciones del producto antes de la producción.
