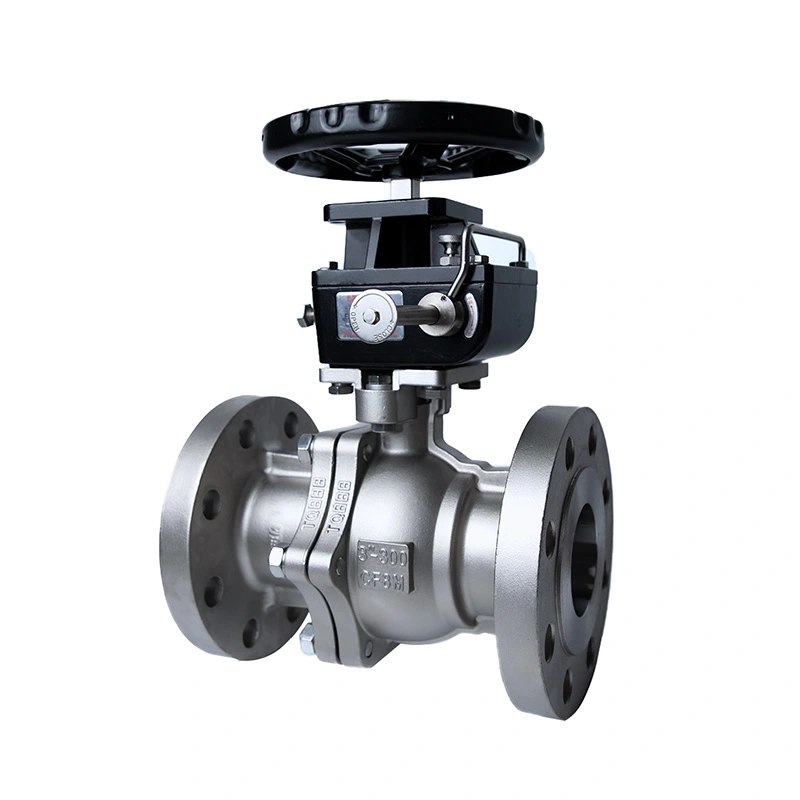

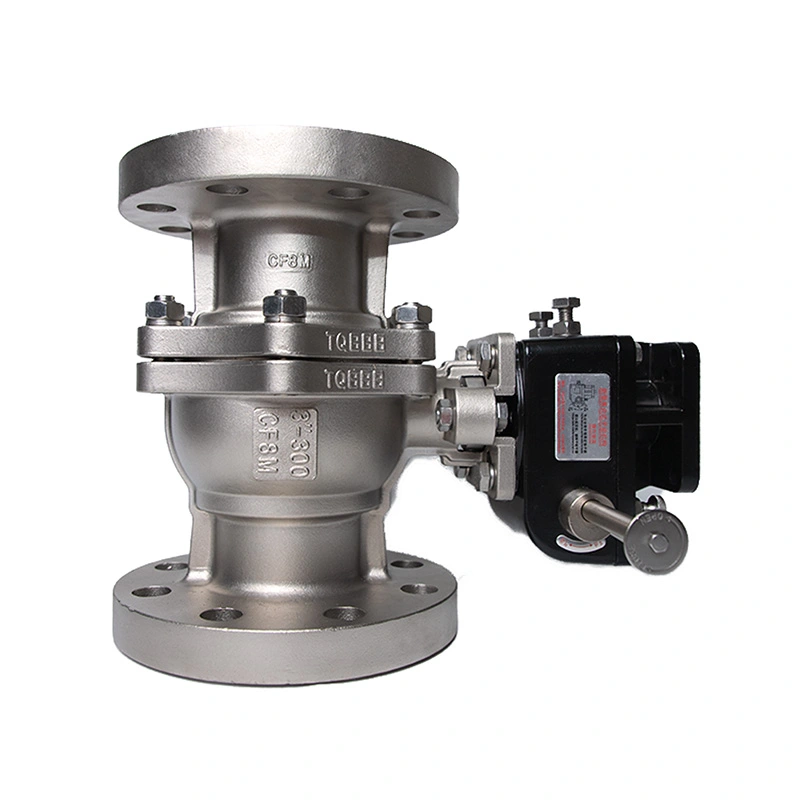

Válvula de bola con brida ANSI 300LB con base ISO 5211 para actuador

La válvula de bola con brida ANSI 300LB con base ISO 5211 para actuador está configurada para aislamiento de tuberías industriales donde se requiere una válvula con brida Clase 300 y operación lista para actuador. Sus componentes internos y de límite de presión de acero inoxidable están especificados para el rango de presión y temperatura indicado, mientras que la configuración de la válvula se puede combinar con operación manual, neumática o eléctrica según la aplicación.

Shangtai fabrica válvulas de bola industriales en Wenzhou, Zhejiang, China, y el mecanizado, montaje, prueba de presión, inspección y preparación final se llevan a cabo de acuerdo con los requisitos aplicables del producto. Para pedidos de proyectos, las dimensiones de las válvulas, las configuraciones de materiales, los requisitos del actuador, los dibujos y la documentación técnica se pueden confirmar antes de la producción.

Dimensiones principales

Construcción de válvulas y selección de materiales

La válvula utiliza un cuerpo de acero inoxidable con construcción ASTM A351 CF8M (316), mientras que la bola y el vástago están especificados como ASTM A182 F316. Estos materiales proporcionan una configuración consistente de acero inoxidable para el límite de presión y los principales componentes húmedos. El asiento de RPTFE, que consta de PTFE con un 15 % de relleno, se selecciona para el rango operativo indicado y debe confirmarse con la temperatura y el medio de proceso reales antes de realizar el pedido.

Cuerpo de acero inoxidable

El cuerpo ASTM A351 CF8M (316) forma la estructura principal de la válvula que contiene la presión. Se puede considerar la construcción de acero inoxidable para medios industriales donde la compatibilidad del material y la resistencia a la corrosión son factores de selección importantes.

316 Bola y Vástago

La bola y el vástago utilizan material ASTM A182 F316 según la configuración indicada. La bola proporciona el elemento de control de flujo de un cuarto de vuelta, mientras que el vástago transfiere el par de operación desde la manija o el actuador a la bola.

Asiento RPTFE

El asiento de RPTFE proporciona la interfaz de sellado alrededor de la bola. La selección del asiento debe compararse con el medio, la temperatura de funcionamiento, la presión y las condiciones de servicio requeridas porque la compatibilidad del asiento de la válvula puede variar entre diferentes fluidos de proceso.

Configuración de válvula de bola con brida clase 300

La configuración Clase 300 está destinada a sistemas de tuberías que requieren una clase de presión más alta que la Clase 150. La presión máxima indicada es 740 PSI, pero la presión de trabajo permitida no debe determinarse únicamente a partir de la clase nominal. La capacidad de presión real depende del tamaño de la válvula, el material, la temperatura y la clasificación de presión-temperatura aplicable.

Los extremos con bridas RF proporcionan una conexión atornillada a las bridas de tubería correspondientes. Durante la selección, se deben comparar el tamaño nominal de la tubería, las dimensiones de la brida, la clase de presión, el tipo de revestimiento, la disposición de la junta, la especificación de los pernos y el espacio de instalación disponible con el sistema de tuberías.

Montaje del actuador ISO 5211

La válvula de bola con brida ANSI 300LB con base ISO 5211 para actuador se puede configurar para operación automatizada a través de su interfaz de montaje ISO 5211. El actuador debe seleccionarse según el par de funcionamiento de la válvula y las condiciones de servicio reales, en lugar de solo según el tamaño de la válvula.

Se pueden considerar actuadores neumáticos y eléctricos para el control automático de encendido/apagado. Dependiendo del sistema de control, es posible que se requieran componentes adicionales como válvulas solenoides, interruptores de límite, dispositivos de retroalimentación de posición o posicionadores. La interfaz de montaje disponible, el par del actuador, el ángulo de rotación, el suministro de energía o aire y la señal de control deben confirmarse antes del montaje.

Operación Manual

Se puede utilizar la operación manual cuando la válvula se opera localmente y no se requiere control automático. El método de funcionamiento debe seleccionarse según el tamaño de la válvula, la posición de instalación, la frecuencia de funcionamiento y el par de funcionamiento requerido.

Actuación neumática

El accionamiento neumático es adecuado para sistemas donde hay aire comprimido disponible y se requiere una operación rápida de un cuarto de vuelta. El par del actuador debe incluir un margen adecuado para las condiciones de funcionamiento de la válvula y la fricción del asiento.

Actuación eléctrica

El accionamiento eléctrico se puede utilizar cuando la válvula necesita integrarse en un sistema de control eléctrico. Durante la selección del actuador se deben confirmar el voltaje, el ciclo de trabajo, el torque, los límites de recorrido, los requisitos de retroalimentación y las condiciones ambientales.

Proceso de producción

1. Confirmación Técnica

Antes de la producción, se revisan el tamaño requerido de la válvula, la clasificación Clase 300, los materiales del cuerpo y los internos, el medio de trabajo, la temperatura, la configuración del asiento, las dimensiones de la conexión, el método de operación y los requisitos del actuador. Se pueden consultar los dibujos y las especificaciones técnicas cuando la válvula forma parte de un proyecto de automatización o tubería más grande.

2. Preparación e inspección de materiales

Los materiales entrantes y los componentes adquiridos se verifican de acuerdo con los requisitos de inspección y producción aplicables. La identificación del material, las dimensiones, el estado de la superficie y la documentación del material de respaldo se pueden revisar para pedidos que requieran trazabilidad.

3. Mecanizado CNC

El mecanizado CNC se utiliza para interfaces de cuerpos de válvulas, superficies de bridas, componentes de bolas y vástagos, áreas de sellado, orificios para pernos y otras características de precisión. El control dimensional es importante para mantener la alineación adecuada entre el cuerpo de la válvula, la conexión de la tubería y los componentes operativos.

4. Preparación de los componentes

Las bolas de las válvulas, las superficies de sellado, los vástagos, los asientos, las empaquetaduras, las juntas, los sujetadores y otros componentes se preparan antes del ensamblaje. Los requisitos de limpieza y acabado de superficies dependen del material y la aplicación prevista.

5. Montaje e inspección en proceso

Los componentes internos se ensamblan según la configuración especificada. Las comprobaciones pueden incluir la alineación del vástago, el movimiento de la bola, la instalación del componente de sellado, las dimensiones de la brida, el conjunto del cuerpo y las dimensiones de la interfaz de montaje del actuador.

6. Pruebas de presión y funcionales

Las válvulas terminadas se someten a pruebas aplicables de presión de carcasa y fugas en el asiento. Antes de su lanzamiento, también se verifican la función operativa, las condiciones relacionadas con el torque, la apariencia, las marcas y otros elementos de inspección específicos.

7. Inspección final y embalaje

La inspección final cubre la identificación del producto, los documentos requeridos, el estado de las válvulas, las cubiertas protectoras, los accesorios y el embalaje. Las caras de las bridas y otras superficies de conexión expuestas deben protegerse durante el transporte para reducir el riesgo de daños por manipulación.

Aplicaciones típicas

Tratamiento de agua y tuberías de servicios públicos

Se utiliza para aislamiento en equipos de tratamiento de agua, tuberías de servicios públicos, sistemas de bombeo y aplicaciones de agua industrial relacionadas cuando los materiales seleccionados son compatibles con el medio de servicio.

Sistemas de petróleo y gas

Aplicable al aislamiento de tuberías y conexiones de equipos en sistemas de petróleo y gas donde la clase de presión, la especificación del material, la configuración del asiento y los estándares aplicables cumplen con los requisitos del proyecto.

Procesamiento químico

Puede especificarse para medios de procesos químicos compatibles. La selección del material debe considerar la composición química, concentración, temperatura, presión y efectos potenciales sobre el cuerpo, la bola, el vástago y el asiento.

Sistemas de energía y procesos industriales

La conexión bridada y la configuración Clase 300 hacen que esta válvula sea adecuada para tuberías seleccionadas de procesos industriales, servicios públicos y sistemas de energía donde se requieren conexiones de tubería atornilladas y aislamiento de un cuarto de vuelta.

Consideraciones de selección e instalación

La selección de la válvula debe comenzar con las condiciones de operación reales y no solo con el tamaño nominal de la tubería. La siguiente información debe ser confirmada antes de realizar el pedido:

Medio:Identifique el fluido y verifique su compatibilidad con los materiales del cuerpo, bola, vástago, asiento, empaquetadura y empaquetadura.

Presión y Temperatura:Confirme la presión de funcionamiento normal y máxima, el rango de temperatura, las fluctuaciones de presión y los índices de presión y temperatura aplicables.

Conexión de brida:Haga coincidir el tamaño de la brida de la válvula, la clasificación Clase 300, el revestimiento RF, la disposición de los orificios de los pernos, el tipo de junta y las dimensiones de la brida de la tubería.

Configuración de flujo y puerto:Confirme si se requiere una construcción de puerto completo o de puerto reducido según la capacidad de flujo, la caída de presión y los requisitos de tubería.

Solenoide:Para válvulas automatizadas, proporcione el par de operación requerido, el tipo de actuador, el suministro de energía o aire, la señal de control y los requisitos de retroalimentación.

Instalación:Las bridas de las tuberías deben estar correctamente alineadas antes de atornillarlas. La válvula no debe forzarse en su posición para compensar la desalineación de la tubería, y la válvula debe permanecer dentro de sus límites de presión y temperatura especificados durante la operación.

Pruebas y documentación

La inspección de válvulas puede incluir pruebas de presión de la carcasa, pruebas de fugas del asiento, inspección dimensional, comprobaciones de funcionamiento, inspección visual y verificación de marcado de acuerdo con los requisitos del pedido aplicables. Se especifica API 598 para pruebas e inspección de esta válvula.

La documentación técnica se puede proporcionar de acuerdo con la configuración del producto y los requisitos del proyecto. Los documentos disponibles pueden incluir hojas de datos de productos, dibujos dimensionales, información de materiales, registros de inspección y documentación de prueba aplicable.

Preguntas frecuentes

P1: ¿Para qué se utiliza una válvula de bola con brida ANSI 300LB con base ISO 5211 para actuador?

La válvula de bola con brida ANSI 300LB con base ISO 5211 para actuador se utiliza para aislamiento de tuberías industriales y control automatizado de encendido/apagado de fluidos. Es adecuado para aplicaciones compatibles de agua, petróleo, gas, productos químicos, servicios públicos y procesos industriales dentro de los límites de presión, temperatura y materiales especificados.

P2: ¿Clase 300 significa que la válvula siempre puede funcionar a 300 psi?

No. Clase 300 es una designación de clase de presión en lugar de un valor de presión fijo en psi. La presión de trabajo permitida varía según el material, el tamaño, la temperatura de funcionamiento y la clasificación de presión-temperatura aplicable.

P3: ¿Cómo se debe seleccionar el actuador?

El actuador debe seleccionarse de acuerdo con el par de operación requerido de la válvula, las condiciones de servicio, la frecuencia de operación y los requisitos de control. Para accionamiento neumático o eléctrico, la interfaz de montaje y las especificaciones del actuador también deben verificarse antes del montaje.

P4: ¿Qué material de asiento se suministra con esta válvula?

La configuración listada utiliza RPTFE (PTFE+15%fv) como material del asiento. Se pueden considerar otras configuraciones de asiento o sellado cuando diferentes medios o condiciones de temperatura requieren un material diferente.

P5: ¿Se puede suministrar la válvula con un actuador neumático o eléctrico?

Sí. La válvula puede configurarse para operación manual o suministrarse con accionamiento neumático o eléctrico compatible. La selección del actuador debe confirmarse según el tamaño de la válvula, el par de operación, el método de control y los requisitos de instalación.

P6: ¿Qué información se debe proporcionar al solicitar una cotización?

La información útil incluye el tamaño de la válvula, clase de presión, medio, presión de funcionamiento, temperatura, material del cuerpo, material del asiento, requisitos de brida, método de funcionamiento, especificaciones del actuador, cantidad y cualquier dibujo o norma técnica requerida.

P7: ¿Se pueden proporcionar dibujos técnicos y documentos de materiales?

Sí. Se pueden proporcionar dibujos del producto, información dimensional, detalles de materiales, registros de inspección y otros documentos técnicos aplicables de acuerdo con la configuración de la válvula y los requisitos del proyecto.
