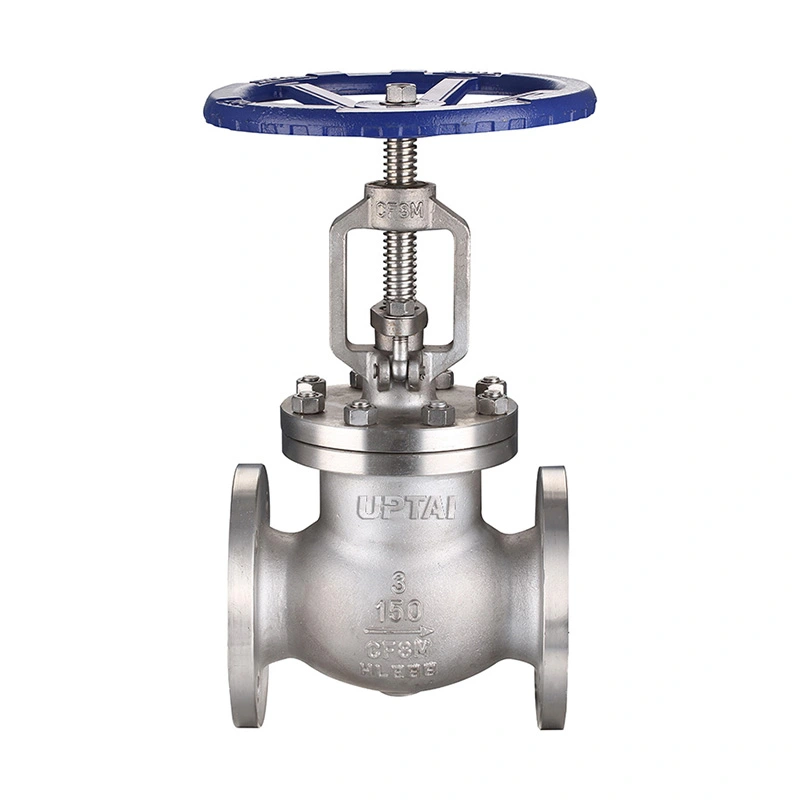

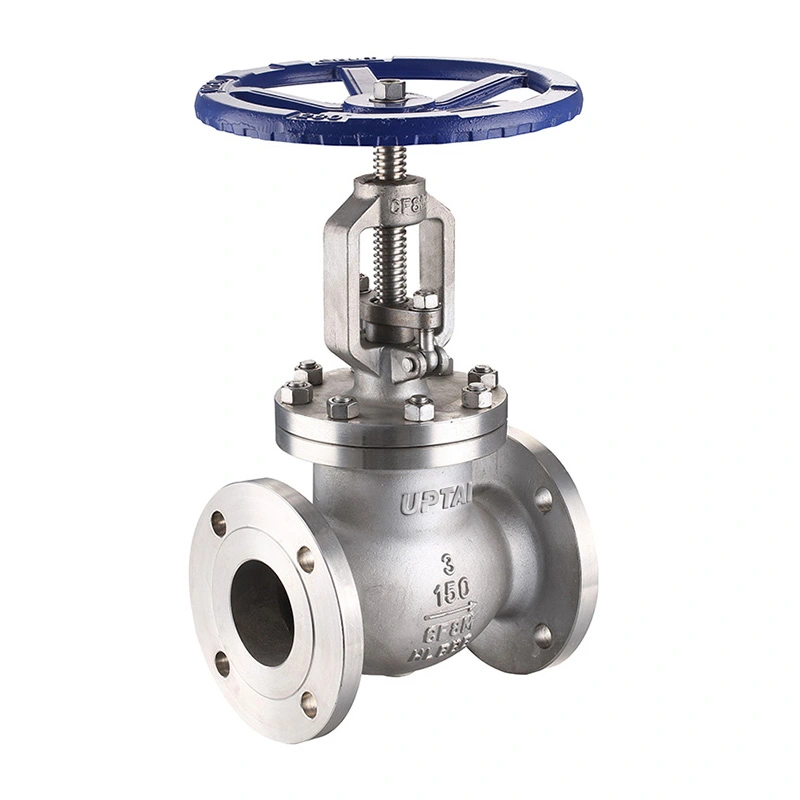

Válvula de globo con brida estándar ANSI

La válvula de globo con brida estándar ANSI es una válvula de globo de acero inoxidable Clase 150 para tuberías industriales donde se requiere regulación y cierre de flujo. Su disco se acerca y se aleja del asiento para cambiar el área de flujo, lo que hace que la válvula sea adecuada para aplicaciones que requieren un ajuste de flujo más controlado que una simple válvula de aislamiento.

Shangtai suministra esta válvula con extremos bridados compatibles con RF y operación con volante. La configuración disponible incluye materiales de cuerpo y disco CF8/CF8M, vástagos F304/F316 y las opciones de asiento enumeradas. La válvula está disponible en tamaños de 2" a 18" para tuberías industriales y equipos de proceso.

Dimensiones principales

Diseño de válvula

Disco y asiento

El disco se desplaza a lo largo del eje de la válvula y se cierra contra el asiento para detener el flujo. Subir el disco aumenta el paso del flujo, mientras que bajarlo reduce o cierra el paso. Este movimiento lineal permite que la válvula se utilice tanto para servicio de estrangulación como de cierre.

Materiales de acero inoxidable

El cuerpo y el disco están disponibles en ASTM A351 CF8 o CF8M. Las opciones de vástago incluyen ASTM A182 F304 y F316. Los materiales del asiento especificados son ASTM A182 F304 y ASTM A351 CF8M con Stellite 6. La combinación de materiales seleccionada debe coincidir con el medio del proceso y la temperatura de funcionamiento.

Operación del volante

El volante proporciona control manual de la posición del disco. La válvula se puede abrir, cerrar o ajustar a una posición intermedia según los requisitos del proceso. Si resulta difícil operar el volante, no se debe forzar la válvula.

Conexión bridada

La válvula utiliza extremos con bridas compatibles con RF para la conexión a bridas de tubería correspondientes. El estándar de conexión especificado es ASME B16.5, mientras que la dimensión cara a cara sigue el requisito ASME B16.10 listado.

La instalación con bridas permite retirar la válvula de la tubería sin cortar la tubería. Antes de la instalación, verifique el tamaño de la brida, la clase de presión, la junta, los pernos y la dimensión entre caras. La tubería debe estar correctamente alineada para evitar colocar una carga mecánica excesiva en la válvula.

Presión y temperatura

La válvula está especificada como CL150 con una presión de trabajo máxima de 285 PSI. La clasificación de presión-temperatura varía según el material y la temperatura de funcionamiento, por lo que se deben considerar las condiciones de servicio reales al seleccionar la válvula.

El rango de temperatura indicado es de -29 °C a +120 °C. El asiento y otros componentes de sellado son particularmente importantes cuando la válvula se usa cerca de los límites de temperatura.

Para servicios de vapor, agua caliente, petróleo, gas y productos químicos, la temperatura del medio, la presión y la compatibilidad del material deben compararse con la configuración de válvula seleccionada.

Servicio NACE

La especificación incluye NACE MR0175/ISO 15156. Cuando la válvula está destinada a aplicaciones de servicio amargo, los grados de material y los requisitos NACE aplicables deben coincidir con las condiciones de servicio reales.

Para tales aplicaciones, la especificación del proyecto también puede definir requisitos para la condición del material, dureza, inspección y documentación de respaldo.

Aplicaciones

Líneas de vapor y servicios públicos:Se utiliza para ajuste de flujo y cierre en tuberías compatibles de vapor, condensado y servicios públicos.

Petróleo y Gas:Se utiliza en líneas de proceso y de servicios públicos donde se requiere aislamiento o control de flujo manual.

Sistemas petroquímicos:Adecuado para petróleo, gas y fluidos de proceso compatibles donde se requiere estrangulación o cierre.

Tratamiento de Agua:Se utiliza en tuberías de proceso y servicios públicos para controlar agua y medios líquidos compatibles.

Generación de energía:Aplicable a tuberías auxiliares y de servicios públicos seleccionadas dentro del rango de presión y temperatura especificado.

Tuberías industriales generales:Se utiliza en equipos de proceso, sistemas de bombas y otras tuberías que requieren ajuste de flujo manual.

Selección e instalación

La selección de la válvula comienza con el tamaño de la tubería, la clase de presión, el medio, la presión de funcionamiento y la temperatura. Luego se seleccionan los materiales del cuerpo, disco, vástago y asiento de acuerdo con las condiciones de servicio.

Para aplicaciones de reemplazo, el tamaño de la válvula existente, las dimensiones de la brida, la longitud de cara a cara y la disposición operativa deben compararse con la nueva válvula antes de realizar el pedido.

Durante la instalación, mantenga limpias las caras de las bridas y utilice la junta y los pernos especificados. Después de instalar la válvula, verifique el funcionamiento del volante y confirme que el disco pueda recorrer todo su rango sin resistencia anormal.

Pruebas e inspección

Inspección de materiales

Los materiales de la carrocería y las molduras se comparan con los grados especificados y la información del pedido. Los registros de materiales se pueden proporcionar cuando sea necesario.

Inspección dimensional

Las dimensiones cara a cara, las dimensiones de las bridas y otras dimensiones clave de mecanizado se comparan con las especificaciones del producto aplicables.

Pruebas de presión y asiento

Las pruebas de carcasa y asiento se llevan a cabo de acuerdo con los requisitos de inspección especificados. Los resultados de las pruebas y los criterios de aceptación se pueden documentar de acuerdo con los requisitos del pedido.

Inspección final

Antes del envío, se verifica el estado del cuerpo, las superficies de las bridas, el funcionamiento del volante, las marcas de identificación y el ensamblaje general de la válvula.

Embalaje

Las caras de las bridas y otras superficies de conexión se protegen antes del embalaje. La válvula se empaqueta de acuerdo con su tamaño y método de envío para reducir el riesgo de impacto y contaminación durante el transporte.

El embalaje de exportación puede incluir cajas de cartón, materiales protectores y cajas de madera contrachapada según las dimensiones de la válvula y los requisitos de transporte. Las marcas del producto y los documentos de envío se pueden preparar según el pedido.

Preguntas frecuentes

P1: ¿Para qué se utiliza una válvula de globo con brida estándar ANSI?

Se utiliza una válvula de globo con brida estándar ANSI para regular y cerrar fluidos compatibles en tuberías industriales. El diseño de disco y asiento permite ajustar el paso del flujo durante la operación, lo que lo hace adecuado para aplicaciones donde se requiere control de flujo.

P2: ¿Cuál es la diferencia entre una válvula de globo y una válvula de compuerta?

Una válvula de globo utiliza un disco que se mueve hacia el asiento y se usa comúnmente para estrangular y ajustar el flujo. Una válvula de compuerta aleja la compuerta de la ruta del flujo y generalmente se usa para aislamiento en lugar de estrangulación continua.

P3: ¿Por qué se utilizan extremos con bridas en esta válvula?

Los extremos con bridas proporcionan una conexión atornillada a la tubería y permiten retirar la válvula para mantenimiento sin cortar la tubería. Se utilizan comúnmente en sistemas de tuberías industriales donde se requieren dimensiones de bridas estandarizadas.

P4: ¿Qué materiales están disponibles?

La configuración listada incluye CF8/CF8M para el cuerpo y el disco, F304/F316 para el vástago y las opciones de material de asiento especificadas. Se pueden considerar otros materiales según el medio de funcionamiento y la temperatura.

P5: ¿Se puede utilizar la válvula para vapor?

Sí, siempre que la presión, la temperatura y la configuración del material estén dentro de los límites operativos especificados. Se deben comprobar las condiciones reales del vapor en los materiales de asiento y sellado.

P6: ¿Qué información se necesita para seleccionar la válvula correcta?

La información importante incluye el tamaño de la tubería, la clase de presión, el estándar de brida, el medio, la presión de funcionamiento, la temperatura, los requisitos de materiales y cualquier NACE o requisito específico del proyecto.

P7: ¿Cómo se debe mantener la válvula?

Verifique el volante, el vástago, el área del empaque, la conexión de brida y el estado del sellado durante el mantenimiento de rutina. Si se producen fugas o resistencia operativa anormal, aísle y despresurice la tubería antes de la inspección.
