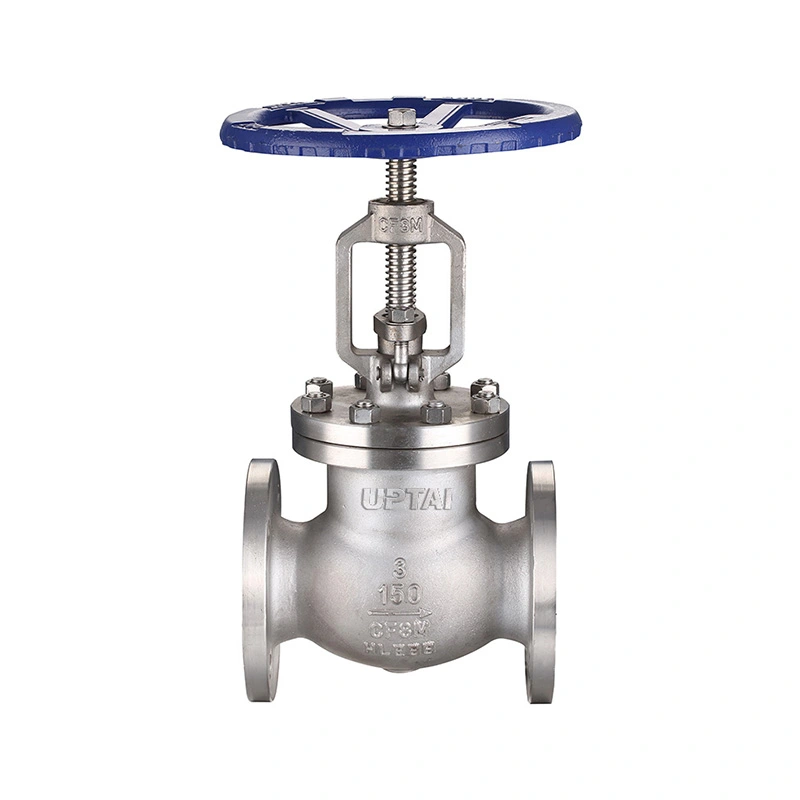

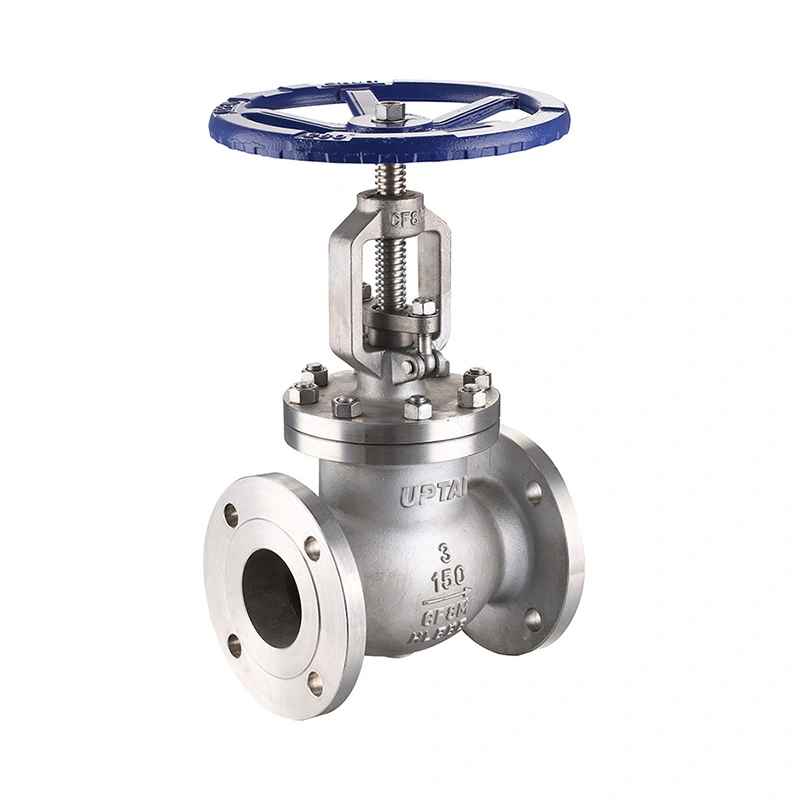

Válvula de globo con brida de acero inoxidable forjado clase 150

La válvula de globo con bridas de acero inoxidable forjado Clase 150 es una válvula de globo de acero inoxidable forjado para tuberías industriales y equipos de proceso. Utiliza un disco de movimiento lineal para cierre y regulación de flujo, con extremos bridados compatibles con RF y operación mediante volante. La válvula está disponible en tamaños de 1/2" a 2" con opciones de materiales F304 y F316.

Los materiales forjados del cuerpo, disco, vástago y asiento se pueden seleccionar según el medio de trabajo, la presión y la temperatura. La especificación de la válvula también incluye los requisitos NACE MR0175/ISO 15156 para las condiciones de servicio aplicables.

Dimensiones principales

Condiciones de Construcción y Servicio

El cuerpo de la válvula está fabricado de acero inoxidable forjado ASTM A182 F304 o F316. El disco se mueve a lo largo del eje de la válvula y se cierra contra el asiento. Al girar el volante se cambia la posición del disco, lo que permite utilizar la válvula para cerrar o ajustar el flujo controlado.

El disco está disponible en ASTM A182 F304 o ASTM A182 F316 con una opción STL#6 como se indica en la especificación. El vástago y el asiento están disponibles en F304 o F316. La selección del material debe tener en cuenta el fluido del proceso, la concentración, la temperatura de funcionamiento y las condiciones de corrosión.

La válvula tiene una clasificación CL150 con una presión de trabajo máxima indicada de 285 PSI. El rango de temperatura especificado es -29 ℃ + 425 ℃. La presión real permitida debe compararse con la clasificación de presión-temperatura aplicable a la temperatura de funcionamiento.

Conexión bridada y aplicaciones

La válvula de globo con brida de acero inoxidable forjado Clase 150 utiliza extremos bridados compatibles con RF con ASME B16.5 especificado para el estándar de conexión. La conexión bridada permite atornillar la válvula a una brida de tubería correspondiente y retirarla cuando se requiere inspección o mantenimiento.

Antes de la instalación, verifique el tamaño de la brida, la clase de presión, la junta, los pernos y la dimensión entre caras. La tubería debe estar alineada correctamente para evitar una carga mecánica excesiva en la conexión de la válvula.

La válvula se puede utilizar en petróleo y gas, petroquímicos, procesamiento químico, servicios industriales y otros sistemas de tuberías donde se requiere construcción de acero inoxidable y control de flujo manual. Los medios adecuados pueden incluir agua, vapor, aire, aceite y fluidos de proceso compatibles dentro de los límites de presión, temperatura y materiales especificados.

Las válvulas de globo normalmente tienen una mayor caída de presión que las válvulas de aislamiento de paso directo debido a la ruta de flujo interna. Cuando la válvula se utilizará para la regulación de flujo continuo, se deben considerar durante el dimensionamiento el caudal requerido, la caída de presión y la frecuencia de operación.

Selección, pruebas y preguntas frecuentes

Al realizar el pedido, proporcione el tamaño de la válvula, la clase de presión, el estándar de brida, el medio, la presión de funcionamiento, la temperatura, los materiales del cuerpo y los internos, la cantidad y cualquier requisito especial de inspección o documentación. Para aplicaciones de reemplazo, se pueden usar dibujos de válvulas existentes, información de la placa de identificación o dimensiones cara a cara para confirmar la configuración.

La especificación enumera API 602 para diseño y fabricación, ASME B16.10 para dimensiones cara a cara, ASME B16.34 para clasificaciones de presión y temperatura y API 598 para pruebas e inspección. La inspección puede incluir verificación de materiales, verificaciones dimensionales, pruebas de carcasa, pruebas de fugas de asientos e inspección operativa final de acuerdo con los requisitos aplicables.

Shangtai fabrica válvulas industriales en Wenzhou, Zhejiang, China. La producción cubre mecanizado, montaje, pruebas e inspección, con documentación del producto disponible según los requisitos del pedido.

1. ¿Para qué se utiliza una válvula de globo de acero inoxidable forjado?

Se utiliza una válvula de globo de acero inoxidable forjado para el cierre manual y la regulación del flujo. El movimiento lineal del disco permite ajustar la apertura según las condiciones de flujo requeridas.

2. ¿Cuál es la diferencia entre una válvula de globo y una válvula de compuerta?

Una válvula de globo utiliza un disco que se mueve hacia el asiento y es adecuada tanto para cierre como para regulación de flujo. Una válvula de compuerta utiliza una compuerta que se mueve verticalmente y generalmente se usa para servicio de aislamiento cuando está completamente abierta o completamente cerrada.

3. ¿Se pueden seleccionar los materiales F304 y F316?

Sí. La especificación enumera las opciones ASTM A182 F304 y F316 para el cuerpo, el vástago y el asiento. Se debe seleccionar el material apropiado según el medio, la temperatura y las condiciones de corrosión.

4. ¿Qué información se necesita para la selección de la válvula?

La información clave incluye el tamaño de la válvula, la clase de presión, el estándar de brida, el medio, la presión de funcionamiento, la temperatura, los requisitos de materiales y cualquier requisito de inspección o NACE. También se pueden proporcionar dibujos existentes para confirmar la válvula de reemplazo.

5. ¿Se pueden suministrar otros materiales?

Sí. Otros materiales están disponibles a pedido. La combinación de materiales requerida debe confirmarse de acuerdo con el medio de servicio, las condiciones de operación y las especificaciones del proyecto aplicables.

6. ¿Cuál es la función de la conexión bridada?

La conexión bridada permite atornillar la válvula a las bridas de tubería correspondientes. También permite retirar la válvula de la tubería para inspección o mantenimiento sin cortar la tubería.

7. ¿Qué es una válvula de globo con bridas de acero inoxidable forjado Clase 150?

Combina un cuerpo de válvula de acero inoxidable forjado con extremos bridados Clase 150 y un mecanismo de disco de válvula de globo. Está destinado a fluidos industriales compatibles dentro de los límites de presión, temperatura y material especificados.
