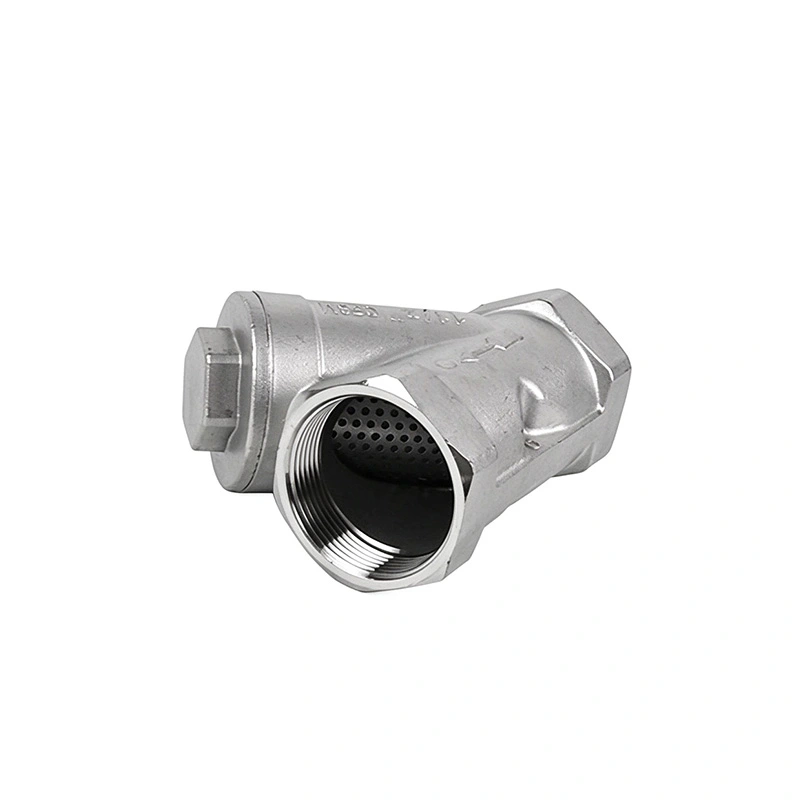

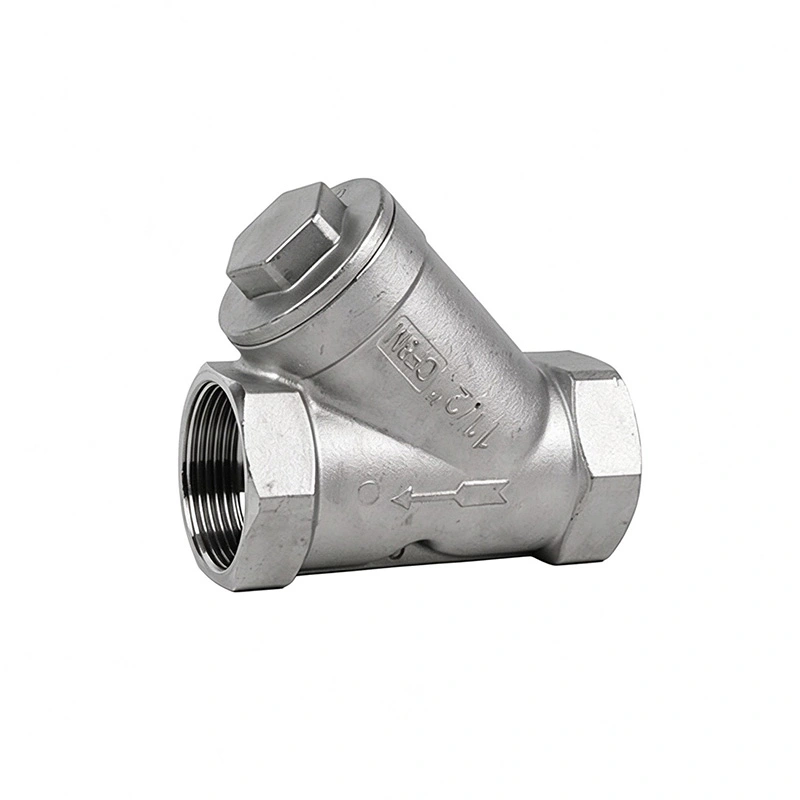

Colador en Y de acero inoxidable

Se utiliza un filtro en Y de acero inoxidable para eliminar sólidos suspendidos, óxido, incrustaciones y otras partículas no deseadas de una línea de fluido antes de que lleguen a los equipos posteriores. Comúnmente se instala aguas arriba de bombas, válvulas de control, medidores, intercambiadores de calor y otros componentes que pueden verse afectados por contaminantes sólidos.

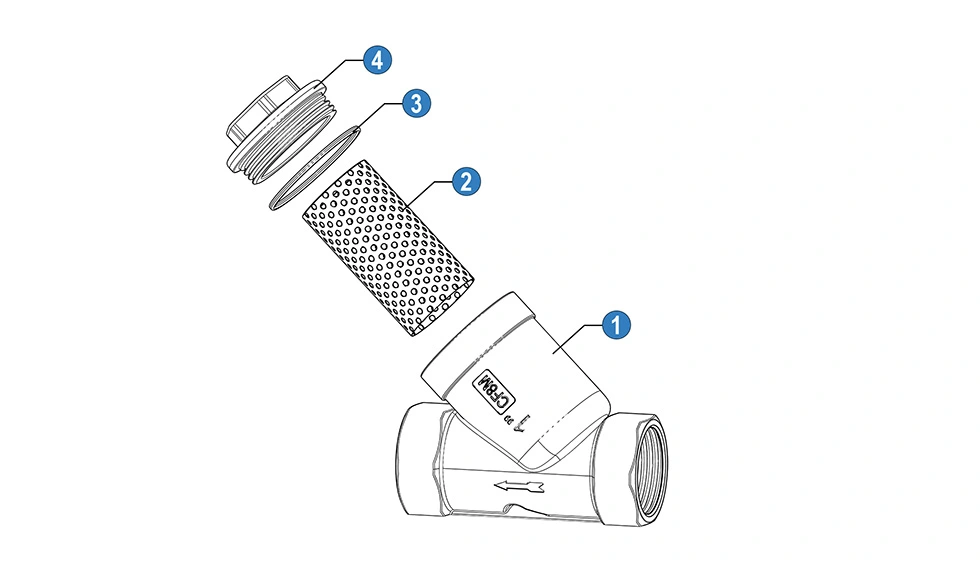

El fluido ingresa por la entrada y pasa a través de una rejilla extraíble instalada dentro del cuerpo del filtro. Las partículas sólidas son retenidas por la malla, mientras el fluido filtrado continúa por la salida. La pantalla se puede quitar y limpiar cuando los residuos acumulados comiencen a restringir el flujo.

La malla debe inspeccionarse y limpiarse cuando la diferencia de presión a través del filtro aumenta, el flujo aguas abajo disminuye o la inspección de rutina muestra una cantidad significativa de desechos recolectados. El intervalo de limpieza depende de la limpieza del medio y de las condiciones de funcionamiento.

La selección debe considerar el tamaño de la tubería, el caudal, la presión de operación, la temperatura, el tipo de fluido y el nivel de filtración requerido. El filtro debe proporcionar la capacidad de flujo requerida sin crear una pérdida excesiva de presión en condiciones normales de funcionamiento.

La precisión de la filtración está determinada por la apertura de la pantalla o la especificación de la malla. Una malla más fina puede retener partículas más pequeñas pero también puede crear una mayor caída de presión y requerir una limpieza más frecuente. Por lo tanto, se debe seleccionar el tamiz adecuado según el tamaño de partícula que se debe eliminar y el caudal requerido.

Los filtros en Y se pueden utilizar con agua, petróleo, gas y otros fluidos industriales compatibles. El material del cuerpo, el material de la pantalla, los componentes de sellado, la presión nominal y la temperatura nominal deben compararse con las condiciones de servicio reales antes de la selección.

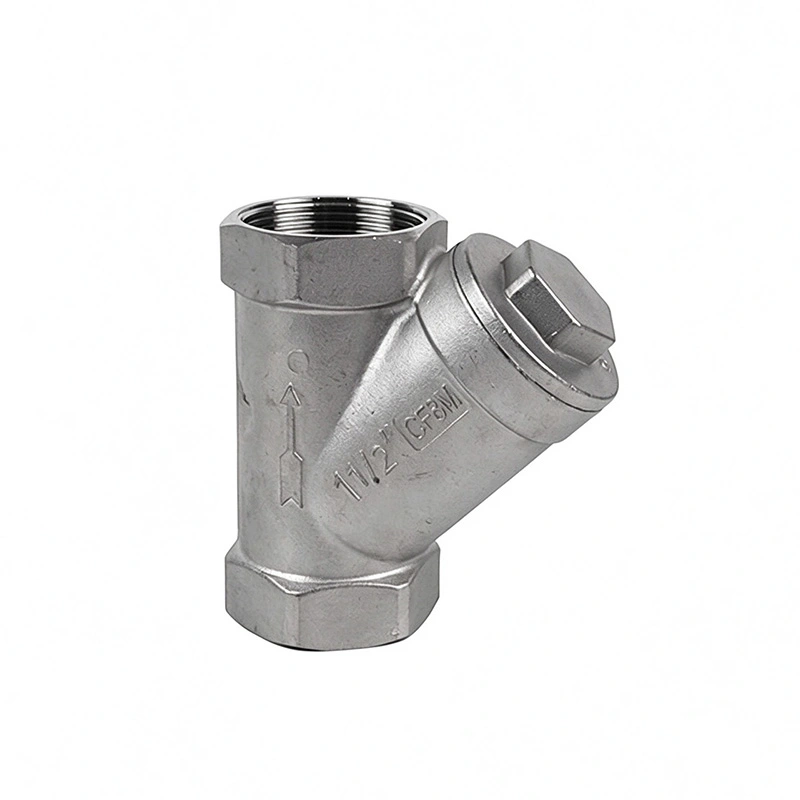

Sí. La dirección del flujo debe seguir la flecha o la marca de flujo en el cuerpo del filtro. La posición de instalación también debe permitir el acceso a la cámara de la pantalla para su inspección y limpieza. Se deben seguir las instrucciones de instalación del fabricante para la configuración específica.

Un filtro en Y se utiliza generalmente para la eliminación mecánica de partículas sólidas de una tubería y, a menudo, se instala como dispositivo de protección aguas arriba de otros equipos. Un filtro puede utilizar un medio de filtración más fino o más especializado cuando se requiere un nivel de eliminación de partículas específico. La elección adecuada depende del fluido, el tamaño de las partículas, el caudal y los requisitos de filtración.

La pérdida de presión puede verse afectada por el tamaño del filtro, la apertura de la malla, el caudal, la viscosidad del fluido y la cantidad de residuos acumulados en la malla. Seleccionar un tamaño apropiado y limpiar la malla antes de que se produzca una contaminación excesiva puede ayudar a mantener las condiciones de flujo requeridas.

La información clave incluye el tamaño nominal de la tubería, el tipo de conexión, el medio fluido, la presión de funcionamiento, la temperatura de funcionamiento, el caudal, la precisión de filtración requerida, el material del cuerpo y las especificaciones de la pantalla. Para aplicaciones especiales, también se deben confirmar requisitos adicionales como resistencia a la corrosión, orientación de instalación o documentación de inspección.
