¿Cómo puede una válvula de bola de tres vías con puerto L mejorar el control de flujo en sistemas de tuberías industriales?

Shangtaiproporciona unPuerto L de válvula de bola de tres víasDiseñado para una conmutación de flujo confiable en sistemas de tuberías industriales. Con un cuerpo de tres piezas, extremos extendidos soldados a tope y opciones de construcción de acero inoxidable, esta válvula ayuda a los ingenieros a gestionar el recorrido de fluidos, simplificar los diseños de tuberías y planificar el mantenimiento en función de condiciones operativas exigentes.

Una válvula de bola de tres vías con una configuración de puerto L está diseñada para redirigir fluido entre dos ramas de tubería conectadas. Su bola especialmente mecanizada crea un pasaje en forma de L que se alinea con puertos seleccionados a medida que gira el mango. A diferencia de un diseño de puerto T, que puede conectar varios puertos simultáneamente según su configuración, una válvula de puerto L se utiliza principalmente para la desviación de flujo y la selección de fuente. Seleccionar la válvula correcta requiere atención a la orientación de los puertos, los materiales del cuerpo, la compatibilidad del asiento, los índices de presión y temperatura y los estándares de conexión. Esta guía explica el principio de funcionamiento, las ventajas clave, las aplicaciones industriales y las consideraciones de compra de las válvulas de bola de tres vías con puerto L, lo que ayuda a los ingenieros, equipos de mantenimiento y compradores industriales a tomar decisiones informadas.

Tabla de contenido

• ¿Qué es un puerto L de válvula de bola de tres vías?
• ¿Cómo funciona una válvula de bola de tres vías con puerto L?
• Puerto L frente a Puerto T: ¿Cuál es la diferencia?
• ¿Cuáles son las principales ventajas?
• ¿Dónde se utilizan las válvulas de bola con puerto L?
• Cómo elegir la válvula adecuada
• Especificaciones Técnicas a Revisar
• Recomendaciones de instalación y mantenimiento
• Preguntas frecuentes
• Conclusión: tomar la decisión correcta sobre el control de flujo

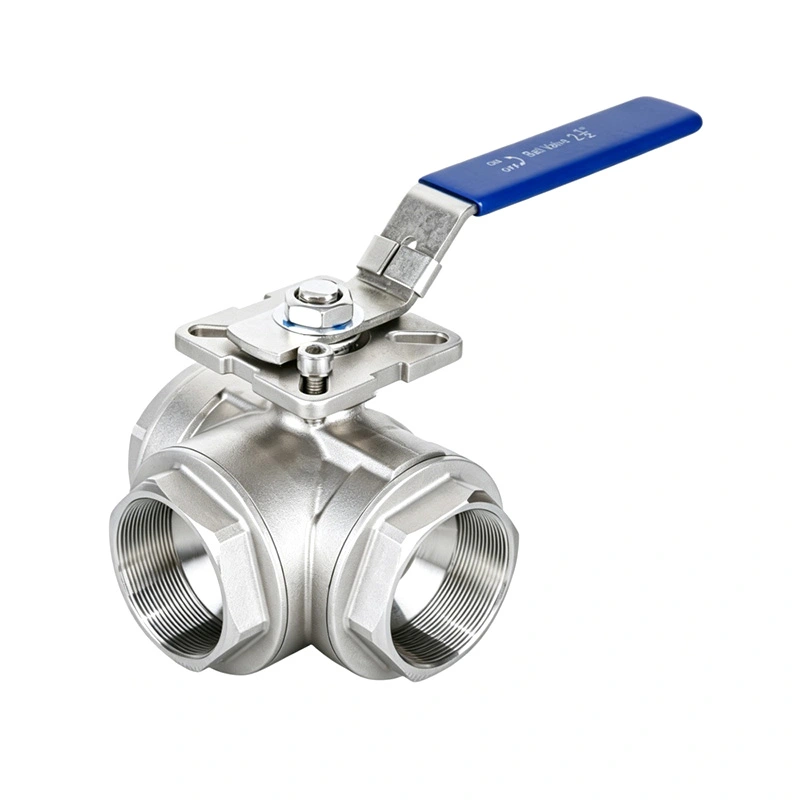

¿Qué es un puerto L de válvula de bola de tres vías?

Una válvula de bola de tres vías es un dispositivo mecánico de control de flujo con tres puertos y una bola giratoria dentro de su cuerpo. El pasaje interno determina qué puertos se comunican cuando se opera la válvula. En una configuración de puerto L, el pasaje se asemeja a la letra L, lo que permite que la válvula dirija el fluido entre las conexiones seleccionadas.

Por ejemplo, una tubería puede tener una conexión común y dos salidas alternativas. La válvula puede dirigir el fluido entrante hacia la primera salida o cambiarlo a la segunda salida, dependiendo del paso interno y la posición de la manija. La rama no utilizada se aísla en la posición operativa prevista cuando el diseño de la válvula admite esa disposición.

El producto de Shangtai combina este principio de enrutamiento de flujo con un cuerpo de tres piezas y extremos extendidos soldados a tope. La longitud adicional del extremo soldado proporciona espacio de trabajo para la instalación de tuberías y puede ser útil en diseños de tuberías aisladas o enterradas donde el diseño especificado requiere espacio adicional.

Las consideraciones de construcción comunes incluyen:

• Cuerpo de válvula:Acero inoxidable u otros materiales específicos seleccionados según la aplicación.
• Bola y vástago:Componentes responsables de dirigir el flujo y transmitir el par de operación.
• Asientos y sellos:Piezas que respaldan el rendimiento del sellado en las condiciones de servicio especificadas.
• Conexiones:Configuraciones soldadas a tope, roscadas u otras según el modelo seleccionado.
• Mecanismo de funcionamiento:Una manija manual o un actuador compatible, cuando esté disponible.

La configuración final siempre debe compararse con los dibujos y la documentación técnica aprobados por el fabricante.

¿Cómo funciona una válvula de bola de tres vías con puerto L?

La válvula funciona girando una bola especialmente perforada dentro del cuerpo de la válvula. Cuando el paso de bola se alinea con dos puertos seleccionados, el fluido puede viajar entre esas conexiones. Cambiar la orientación de la bola cambia la ruta de flujo disponible.

En una disposición de desvío típica, la secuencia operativa incluye las siguientes condiciones:

1. Primera posición de flujo:El puerto común se conecta a una rama seleccionada, lo que permite que el fluido siga la primera ruta.
2. Operación de cambio:El operador gira el mango de acuerdo con las instrucciones de funcionamiento del fabricante.
3. Segunda posición de flujo:El pasaje interno se alinea con la rama alternativa, redirigiendo el fluido.
4. Posición de aislamiento, si está diseñada:Ciertas configuraciones de puerto L proporcionan una posición que bloquea los tres puertos. Esta capacidad debe verificarse para la válvula específica.

La numeración de los puertos, la orientación de la manija, el ángulo de rotación y las posiciones de parada disponibles varían según el diseño. Por lo tanto, los operadores nunca deben asumir que una dirección particular de la manija siempre corresponde a la misma ruta de flujo.

Antes de la puesta en servicio, revise el diagrama de flujo de la válvula y confirme las conexiones previstas en cada posición de operación permitida. Esto es especialmente importante en sistemas automatizados, donde una secuencia incorrecta del actuador puede interrumpir la producción o enviar fluido a un destino no deseado.

Puerto L frente a Puerto T: ¿Cuál es la diferencia?

Aunque ambos diseños utilizan tres puertos, sus pasajes de bolas internos tienen diferentes propósitos. La elección entre ellos depende principalmente de si el sistema necesita cambiar el flujo entre ramas o conectar varios caminos para la mezcla y distribución.

La tabla describe principios generales de diseño en lugar de garantizar la secuencia operativa de cada válvula. Los fabricantes pueden ofrecer diferentes disposiciones de bolas, configuraciones de asiento y posiciones de parada.

Para aplicaciones donde dos fuentes de fluido deben permanecer separadas, un diseño de puerto L puede ser apropiado si su diagrama de flujo aprobado confirma el aislamiento requerido. Cuando es necesaria la comunicación simultánea entre varios puertos, un diseño de puerto T puede ser más adecuado.

Para obtener información adicional, revise la información del producto de la válvula de bola de tres vías con puerto L del fabricante antes de finalizar una selección.

¿Cuáles son las principales ventajas?

1. Enrutamiento de flujo flexible

Una válvula de puerto L permite a los operadores cambiar entre ramales de tubería designados sin instalar válvulas separadas en cada punto de cambio. Esto puede simplificar la disposición de los equipos utilizados para la transferencia de fluidos, la selección de fuentes y el enrutamiento del proceso.

2. Diseño de tuberías que ahorran espacio

La combinación de múltiples conexiones de flujo en un cuerpo de válvula puede reducir la cantidad de componentes individuales necesarios en instalaciones adecuadas. Menos componentes también pueden significar menos puntos de conexión que requieren inspección, aunque el diseño general del sistema determina los ahorros reales.

3. Opciones de materiales de acero inoxidable

La construcción de acero inoxidable puede proporcionar una útil resistencia a la corrosión en entornos industriales compatibles. El grado apropiado depende del medio del proceso, la concentración de cloruro, los químicos de limpieza, la temperatura y otras condiciones de servicio. La selección de materiales debe basarse en la compatibilidad verificada en lugar de asumir que todos los aceros inoxidables funcionan de manera idéntica.

4. Acceso para mantenimiento mediante construcción de tres piezas

Un cuerpo de tres piezas puede hacer que la inspección interna y el servicio sean más convenientes porque la válvula se puede desmontar según los procedimientos del fabricante. Una vez que la tubería ha sido aislada, despresurizada, drenada y segura, el personal de mantenimiento calificado puede inspeccionar los componentes reparables y reemplazar asientos o sellos compatibles cuando sea necesario.

5. Extremos extendidos soldados a tope para instalaciones específicas

Los extremos extendidos para soldar a tope pueden proporcionar espacio adicional durante la soldadura de tuberías, particularmente en diseños que involucran aislamiento o tuberías enterradas. La instalación correcta sigue siendo esencial: los procedimientos de soldadura deben controlar la entrada de calor para evitar dañar los asientos, sellos u otros componentes internos sensibles a la temperatura.

¿Dónde se utilizan las válvulas de bola con puerto L?

La capacidad de redirigir el flujo hace que esta configuración de válvula sea útil en varios sectores industriales. Su idoneidad depende del medio del proceso, la presión, la temperatura, la disposición de la conexión y el rendimiento de cierre requerido.

• Procesamiento petroquímico:Cambiar flujos de procesos compatibles entre ramas de ductos designadas.
• Sistemas de petróleo y gas:Seleccionar rutas de flujo alternativas en aplicaciones donde la clasificación de presión de la válvula y la compatibilidad del material son apropiadas.
• Sistemas de energía térmica:Redirigir fluidos compatibles entre circuitos de proceso o conexiones de equipos.
• Tratamiento de agua:Cambiar flujos de agua entre líneas de tratamiento seleccionadas o ramas del sistema.
• Equipos industriales:Cambiar la ruta de suministro de fluido para admitir diferentes modos de operación o arreglos de mantenimiento.

Por ejemplo, una instalación de tratamiento de agua puede usar una válvula de puerto L para seleccionar entre dos rutas de flujo designadas. Durante el diseño del sistema, los ingenieros deben verificar el mapa de puertos, el estado de aislamiento previsto y las consecuencias de cambiar la ruta del flujo antes de poner la válvula en servicio.

No todas las válvulas de bola de tres vías son adecuadas para todos los fluidos o condiciones de funcionamiento. Las partículas abrasivas, los medios viscosos, los productos químicos corrosivos, la alta presión diferencial y las temperaturas elevadas pueden afectar la vida útil del asiento y el rendimiento del sellado. La válvula debe seleccionarse para el servicio real y no solo para el nombre de la industria.

Cómo elegir la válvula adecuada

Comprar una válvula de bola de tres vías implica algo más que igualar el diámetro nominal de la tubería. Un proceso de selección confiable debe comenzar con la función de flujo requerida y continuar con la compatibilidad del material, las clasificaciones mecánicas, las dimensiones de instalación y los requisitos de mantenimiento.

1. Definir el patrón de flujo requerido

Identificar el puerto común, los ramales alternativos y cada posición operativa requerida. Obtenga un diagrama de flujo del fabricante para verificar qué puertos están conectados y cuáles están aislados en cada posición.

2. Confirmar los requisitos de presión y temperatura

Verifique la presión de operación nominal a la temperatura de servicio real. Las clasificaciones de presión pueden cambiar con la temperatura y la selección del material, por lo que nunca se debe considerar un valor de presión máximo independientemente de las condiciones especificadas.

3. Seleccione materiales de sellado y cuerpo compatibles

Compare el medio de proceso con los materiales propuestos para el cuerpo, la bola, el vástago, el asiento y el sello. Los asientos a base de PTFE y las variantes de PTFE reforzado tienen diferentes características mecánicas y térmicas. Se debe confirmar la compatibilidad química y el rango de servicio permitido por el fabricante para cada aplicación.

4. Verifique el estándar de conexión

Verifique el tipo de conexión especificado, las dimensiones y el estándar aplicable. Para instalaciones soldadas a tope, revise la preparación de los extremos y los dibujos dimensionales. Las conexiones roscadas y soldadas no son intercambiables sin una disposición de tuberías diseñada adecuadamente.

5. Decidir entre operación manual o automatizada

Una manija manual puede ser suficiente para cambios de ruta ocasionales. Cuando se requiera conmutación frecuente o control remoto, pregunte si hay disponible un actuador neumático o eléctrico compatible. Confirme el par de operación, el recorrido requerido, la retroalimentación de posición y la respuesta deseada durante una falla de energía o suministro de aire.

6. Evaluar las necesidades de inspección y documentación

Para servicios críticos, aclare la identificación de materiales, la documentación de pruebas de presión, la inspección dimensional, la trazabilidad y cualquier requisito de aceptación específico del proyecto. Estos registros ayudan a los equipos de compras y a los ingenieros a verificar que la válvula suministrada coincida con las especificaciones aprobadas.

Especificaciones Técnicas a Revisar

La información de producto publicada por Shangtai proporciona un punto de partida útil para evaluar una válvula de bola de tres vías con puerto L con un cuerpo de tres piezas y extremos extendidos para soldar a tope. Los valores enumerados a continuación describen la configuración del producto a la que se hace referencia y deben confirmarse con la cotización y la hoja de datos aprobada actual antes de la compra.

Estas cifras no son clasificaciones universales para todas las válvulas de puerto L. La página del producto también analiza materiales alternativos y configuraciones de sellado. Los compradores deben solicitar el dibujo técnico más reciente y la confirmación por escrito del sobre de presión y temperatura, los detalles de la conexión y la composición del material para su pedido.

Recomendaciones de instalación y mantenimiento

La instalación correcta y el mantenimiento planificado ayudan a preservar el rendimiento de la válvula y reducir el tiempo de inactividad evitable. Las siguientes prácticas son útiles para los equipos de ingeniería, puesta en marcha y mantenimiento.

• Inspeccionar antes de la instalación:Revise el cuerpo de la válvula, los extremos soldados, el mecanismo operativo y el embalaje protector para detectar daños o contaminación.
• Verifique la dirección del flujo:Compare la disposición de los puertos real con el diagrama de tuberías aprobado antes de conectar la válvula.
• Utilice procedimientos de soldadura adecuados:Para diseños de soldadura a tope, siga los procedimientos calificados y controle la entrada de calor de acuerdo con las instrucciones del fabricante.
• Pruebe la secuencia operativa:Cuando sea seguro y apropiado, verifique las posiciones de las manijas y las indicaciones de la ruta de flujo antes de introducir el medio de proceso.
• Evite el mantenimiento inseguro:Aísle la válvula, libere la presión, drene los contenidos peligrosos y siga los procedimientos de seguridad y bloqueo del sitio antes del desmontaje.
• Inspeccionar asientos y sellos:Verifique desgaste, daños químicos, fugas y dificultades operativas a intervalos apropiados para el servicio.
• Mantener registros técnicos:Documente las inspecciones, los reemplazos, los resultados de las pruebas y cualquier cambio en las condiciones de funcionamiento.

Las válvulas de bola generalmente están diseñadas para servicio de apertura y cierre y enrutamiento de flujo, no para regulación continua, a menos que el fabricante apruebe específicamente esa función. Operar una válvula en una posición parcialmente abierta inadecuada puede aumentar la turbulencia, la erosión o el daño del asiento bajo ciertas condiciones.

Preguntas frecuentes

1. ¿Cuál es la función principal del puerto L de una válvula de bola de tres vías?

Su función principal es redirigir el fluido entre ramas de tubería seleccionadas. El pasaje en forma de L dentro de la bola conecta los puertos designados según la orientación de la válvula. Se debe consultar el diagrama de flujo aprobado para confirmar la secuencia operativa exacta y la capacidad de aislamiento.

2. ¿Cuál es la diferencia entre una válvula de bola con puerto L y con puerto T?

Un diseño de puerto L se utiliza principalmente para conmutación de flujo o desvío entre puertos seleccionados. Un diseño de puerto T ofrece patrones de conexión adicionales y puede permitir que los tres puertos se comuniquen simultáneamente. La opción correcta depende de la función del proceso requerida y de la configuración del puerto del fabricante.

3. ¿Puede una válvula de bola de tres vías con puerto L cerrar completamente el flujo?

Algunos diseños de puerto L incluyen una posición de todos los puertos cerrados, mientras que otros tienen diferentes disposiciones operativas. El aislamiento completo debe confirmarse a partir del diagrama de flujo y las especificaciones de sellado de la válvula específica. Cuando el aislamiento sea crítico para la seguridad, verifique el rendimiento de fuga requerido y si es necesario equipo de aislamiento adicional.

4. ¿Qué materiales son adecuados para una válvula de bola con puerto L?

La selección del material depende del fluido, la exposición a la corrosión, la presión, la temperatura y los requisitos de limpieza. Los grados de acero inoxidable como 304 o 316 pueden adaptarse a muchas aplicaciones, mientras que los asientos reforzados o a base de PTFE pueden ser apropiados para ciertos servicios. Se debe comprobar la compatibilidad de la combinación completa de material húmedo.

5. ¿Qué información se necesita para solicitar una cotización?

Proporcione el tamaño nominal de la válvula, la disposición de puertos requerida, el tipo de conexión, las condiciones de presión y temperatura, el medio de proceso, los materiales preferidos, la cantidad y el método de operación. Los planos de las tuberías, la secuencia de flujo requerida y los requisitos de inspección específicos del proyecto pueden ayudar al proveedor a confirmar una configuración adecuada.

6. ¿Por qué considerar una válvula de tres piezas con extremos extendidos para soldar a tope?

Una construcción de tres piezas puede simplificar el acceso a los componentes internos reparables, sujeto al procedimiento de mantenimiento del fabricante. Los extremos extendidos para soldar a tope pueden proporcionar espacio adicional para soldar y pueden adaptarse a ciertas disposiciones de tuberías aisladas o enterradas. Las dimensiones y el método de instalación deben verificarse antes de realizar el pedido.

Conclusión: tomar la decisión correcta sobre el control de flujo

Una válvula de bola de tres vías con un paso de puerto L puede proporcionar una solución práctica para cambiar fluido entre ramas de tubería designadas. Su efectividad depende de seleccionar la disposición correcta de los puertos, verificar los límites de presión y temperatura, elegir materiales compatibles y garantizar que las posiciones operativas de la válvula coincidan con los requisitos del proceso. Los detalles constructivos, como una carrocería de tres piezas y extremos extendidos soldados a tope, también pueden influir en la planificación de la instalación y el mantenimiento a largo plazo.

Shangtai ofrece información de productos y opciones de configuración para respaldar la selección de válvulas industriales. Si está comparando diseños de puerto L, planificando un nuevo sistema de tuberías o reemplazando una válvula existente, revise las especificaciones del puerto L de la válvula de bola de tres vías y prepare sus requisitos operativos antes de realizar un pedido. Póngase en contacto con nuestro equipo para analizar su aplicación, confirmar detalles técnicos y solicitar una cotización adecuada. Por favorcontáctanoshoy para explorar soluciones de válvulas adaptadas a sus necesidades de control de flujo industrial.
