1 válvula de bola.

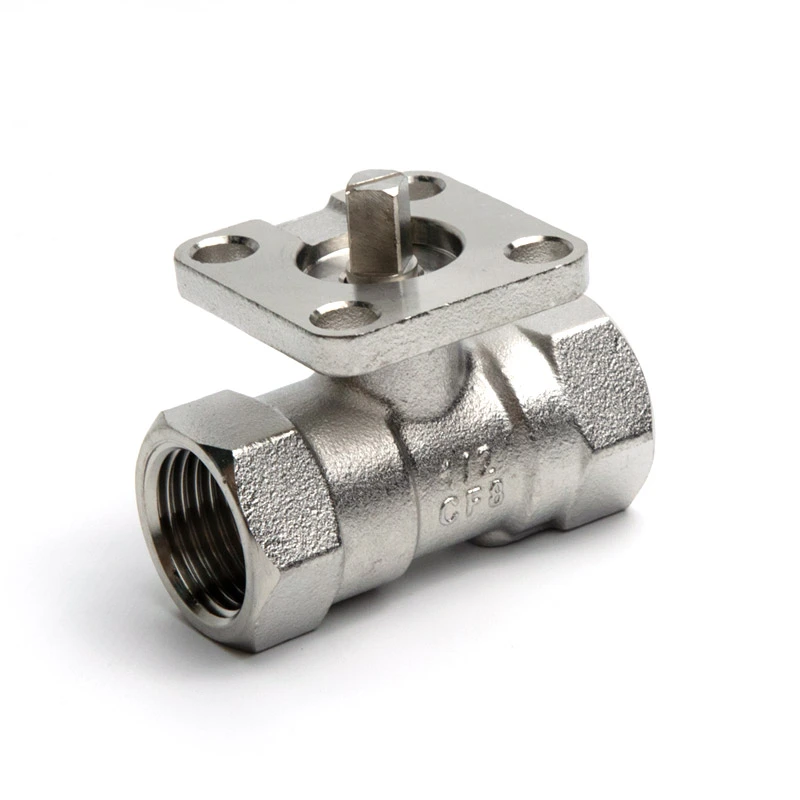

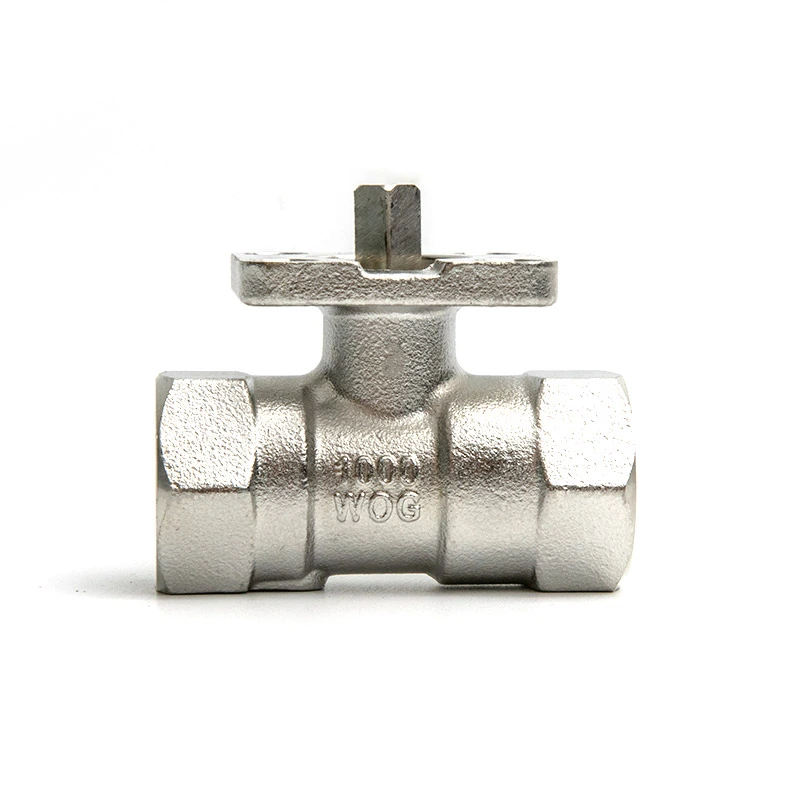

1 válvula de bola de montaje directo de acero inoxidable electropulido.
Shangtai Valve fabrica la válvula de bola de montaje directo de acero inoxidable electropulido de 1 pieza para sistemas de control de fluidos donde se requiere una superficie lisa de acero inoxidable y un montaje directo del actuador. El cuerpo de la válvula electropulido proporciona una superficie suave y fácil de limpiar, mientras que la plataforma de montaje ISO permite instalar directamente actuadores neumáticos o eléctricos compatibles. Es adecuado para aplicaciones farmacéuticas, de procesamiento de alimentos, de tratamiento de agua y de otros fluidos industriales.
La válvula de bola de montaje directo de acero inoxidable electropulido Shangtai Valve 1PC combina una estructura de válvula de una sola pieza con tecnología avanzada de electropulido para satisfacer aplicaciones que requieren mayor calidad de superficie.
Mediante el proceso de electropulido se eliminan imperfecciones microscópicas de la superficie del acero inoxidable, creando un acabado más liso y uniforme. Este tratamiento mejora la resistencia a la corrosión, reduce la posibilidad de acumulación de residuos y facilita la limpieza y el mantenimiento.
En comparación con las válvulas de bola estándar de acero inoxidable, la superficie electropulida proporciona un mejor rendimiento en entornos donde la limpieza, la durabilidad y la confiabilidad a largo plazo son importantes.
Estructura de montaje directo para control automatizado
Diseñada para sistemas de automatización industrial modernos, esta válvula integra una plataforma de montaje directo que permite un fácil conexión con actuadores neumáticos, actuadores eléctricos o mangos extendidos.
El diseño de montaje directo elimina la necesidad de soportes de montaje adicionales, lo que ayuda a los clientes a simplificar instalación, reducir componentes y lograr una solución de control de tuberías más compacta.
Es especialmente adecuado para fabricantes de equipos OEM e integradores de sistemas que requieren válvulas confiables. automatización.
Fabricación confiable de acero inoxidable
Fabricada con materiales de acero inoxidable estándar ASTM, la válvula proporciona una excelente resistencia a la corrosión y Resistencia mecánica para entornos de trabajo exigentes.
Shangtai Valve lleva a cabo una estricta inspección del material durante la producción para garantizar una composición estable del material y calidad constante del producto. El mecanizado de precisión del cuerpo de la válvula, la bola y el vástago garantiza un funcionamiento suave y preciso. dimensiones y rendimiento de sellado confiable.
Suministro OEM directo de fábrica
Como fabricante experimentado de válvulas de acero inoxidable, Shangtai Valve admite soluciones personalizadas para aplicaciones globales. clientes, incluidas opciones de materiales, especificaciones, tratamiento de superficies y requisitos de producción a granel.
Con capacidad de fabricación profesional y procesos de control de calidad, ofrecemos soluciones de válvulas confiables para distribuidores, fabricantes de equipos y proyectos industriales.
Ventajas del producto
| Ventaja | Descripción |
| Acabado superficial electropulido | Proporciona una superficie de acero inoxidable más suave con mayor resistencia a la corrosión, limpieza más fácil y mejor calidad superficial. |
| Diseño de control de flujo higiénico | Reduce la acumulación de residuos en la superficie y admite aplicaciones que requieren altos estándares de limpieza. |
| Estructura de montaje del actuador directo | Permite la instalación de actuadores neumáticos o eléctricos sin soportes adicionales, simplificando la automatización. integración. |
| Opciones de acero inoxidable 304/316 | Ofrece excelente resistencia mecánica y resistencia a la corrosión para diferentes entornos industriales. |
| Componentes mecanizados de precisión | Garantiza dimensiones precisas, funcionamiento suave y rendimiento confiable a largo plazo. |
| Capacidad de fabricación OEM | Admite materiales personalizados, especificaciones, tratamientos de superficie y requisitos de producción a granel. |
Parámetros del producto
| Dimensiones principales | 1/4" - 2" | Clase de presión | CL150 |
| Estándar de rosca | TNP, BSP | Presión MÁXIMA | 285PSI |
| Estándares de diseño y fabricación. | ASME B16.34 | Pruebas e inspección | API598 |
| Diseño especial | Dispositivo de bloqueo, vástago antiexplosión | Clasificaciones de presión y temperatura | ASME B16.34 |
| Tipo de puerto | Puerto Reducido | Rango de temperatura | -25 ℃ ~ 150 ℃ |
| Material del cuerpo | ASTM A351 CF8（304） | Material de la bola | ASTM A182 F304 |
| Material del tallo | ASTM A182 F304 | Material del asiento | RPTFE(PTFE+15%vv) |
| Opciones | Otros materiales están disponibles a pedido. |

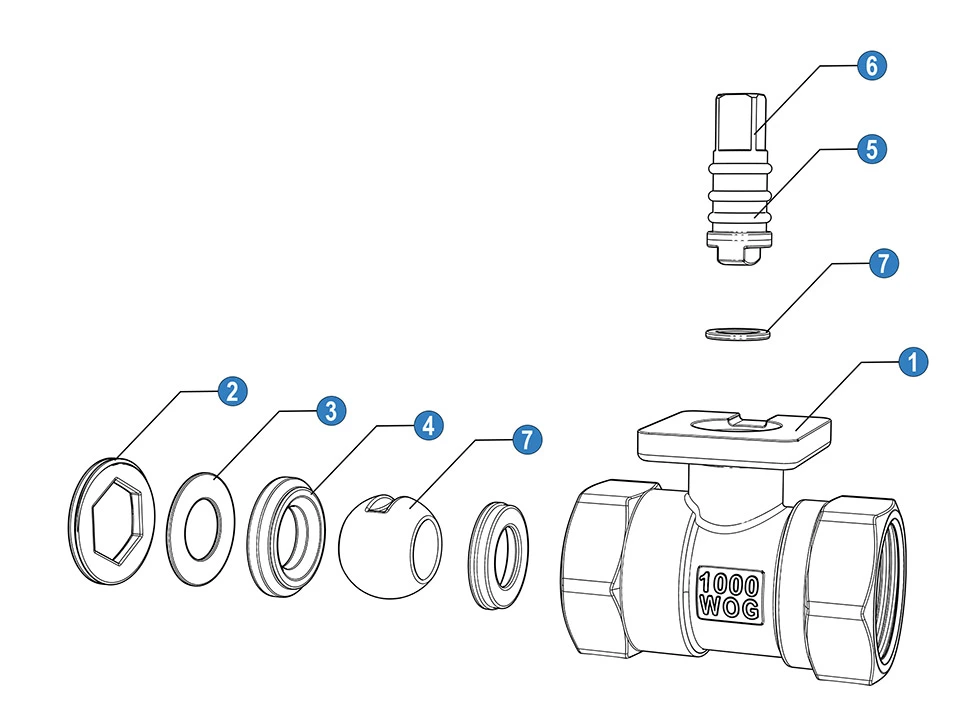

| No | Nombre | Material(*N/B) | |
| 1 | Cuerpo | SS 316 | SS 304 |
| 2 | Tapa | SS 316 | SS 304 |
| 3 | Arandela | SS 316 | SS 304 |
| 4 | Asiento de bola | PTFE | PTFE |
| 5 | junta tórica | PTFE | PTFE |
| 6 | Provenir | SS 316 | SS 304 |
| 7 | Pelota | SS 316 | SS 304 |
| 8 | Anillo de fricción | PTFE | PTFE |
* N: Extremos de rosca según ANSI B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

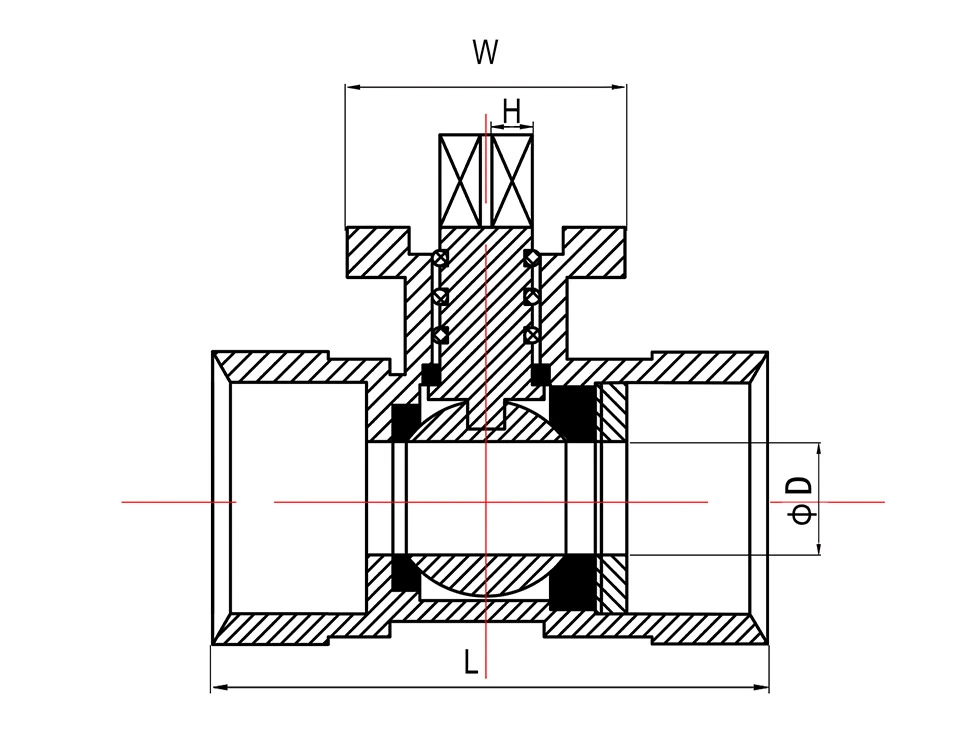

| Tamaño | Dimensiones (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
VALORES Kv
Kv = La tasa de flujo de agua en metros cúbicos por hora que generará una caída de presión de 1 bar a través el válvula.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Preguntas frecuentes
1. ¿Cuáles son las ventajas de una válvula de bola de acero inoxidable electropulida?
La válvula de bola de montaje directo de acero inoxidable electropulido de 1 pieza tiene un acabado superficial más suave y corrosión mejorada. Resistencia y residuos superficiales reducidos en comparación con las válvulas estándar de acero inoxidable. Es adecuado para aplicaciones que requieren mayor limpieza y durabilidad.
2. ¿Se puede instalar esta válvula de bola de montaje directo con actuadores neumáticos o eléctricos?
Sí. La válvula está diseñada con una plataforma de montaje directo y se puede conectar con actuadores neumáticos, eléctricos Actuadores o mangos extendidos según diferentes requisitos operativos.
3. ¿Qué industrias pueden utilizar esta válvula de bola electropulida?
Esta válvula se usa comúnmente en equipos farmacéuticos, sistemas de procesamiento de alimentos, equipos de tratamiento de agua, procesamiento químico y sistemas industriales automatizados.
4. ¿Qué normas cumple esta válvula de bola de acero inoxidable?
La válvula está diseñada y fabricada según las normas ASME B16.34 y probada según API 598. requisitos. Están disponibles conexiones roscadas NPT y BSP.
5. ¿Qué tamaños están disponibles para esta válvula de bola de acero inoxidable de 1 pieza?
El rango de tamaño estándar es de 1/4" a 2". Se pueden discutir otros tamaños, materiales y especificaciones personalizadas. según los requisitos del proyecto.
6. ¿Shangtai Valve ofrece personalización OEM?
Sí. Shangtai Valve ofrece soluciones de válvulas OEM y personalizadas, que incluyen selección de materiales, tratamiento de superficies, Estándares de conexión y servicios de producción a granel.
