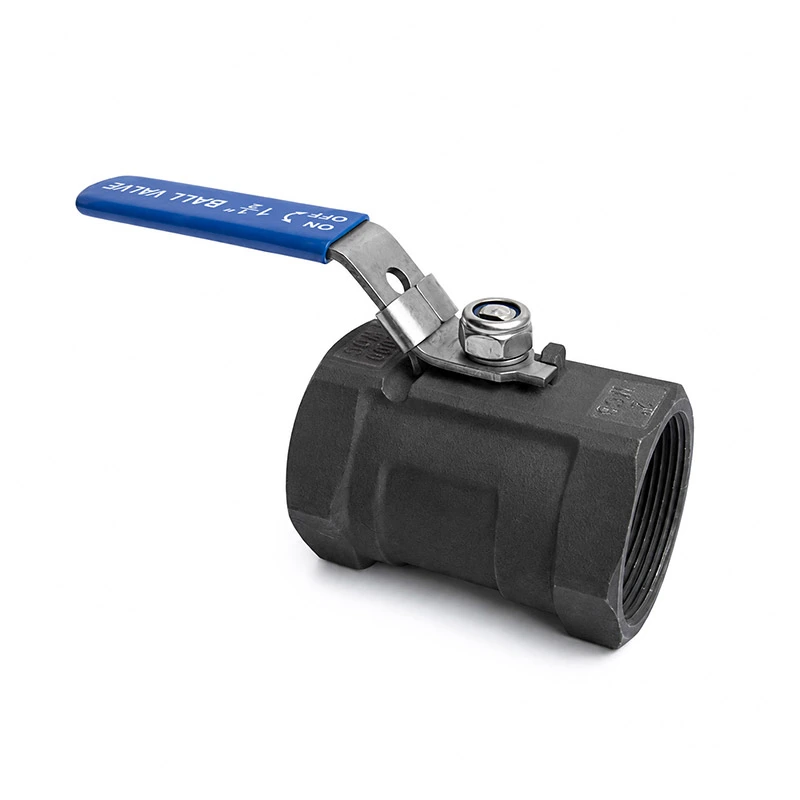

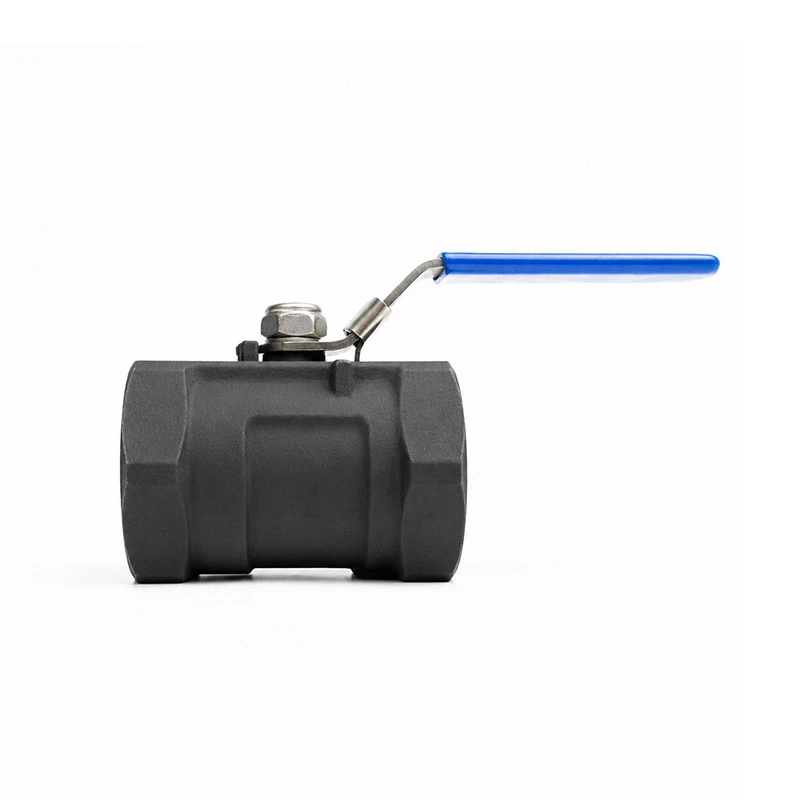

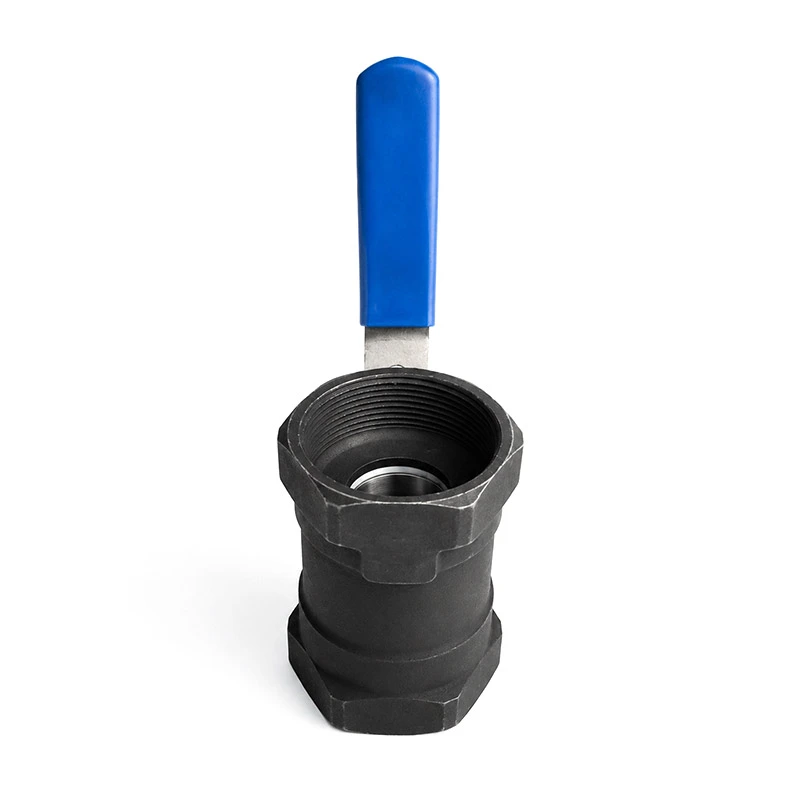

1 válvula de bola de acero al carbono con dispositivo de bloqueo.

La válvula de bola de acero al carbono de 1 pieza con dispositivo de bloqueo combina una estructura de cuerpo fuerte con un mecanismo de bloqueo práctico. ayudando a los operadores a mantener un control de flujo estable y reducir el riesgo de mal funcionamiento.

En comparación con las estructuras de válvulas de varias piezas, el diseño del cuerpo de una pieza ofrece un perfil compacto y menos potencial. puntos de fuga externos. La construcción de acero al carbono proporciona una excelente resistencia mecánica y rentabilidad. haciendo que esta válvula sea adecuada para aplicaciones industriales generales donde no se requiere acero inoxidable.

Principio de funcionamiento del producto

La válvula utiliza un mecanismo de bola de un cuarto de vuelta para controlar el flujo del medio.

Cuando la manija se gira paralela a la tubería, el orificio de la bola se alinea con la trayectoria del flujo, lo que permite que el medio para atravesarlo. Cuando el mango se gira 90 grados, la bola gira perpendicular a la dirección del flujo, bloqueando el paso y cortando el flujo.

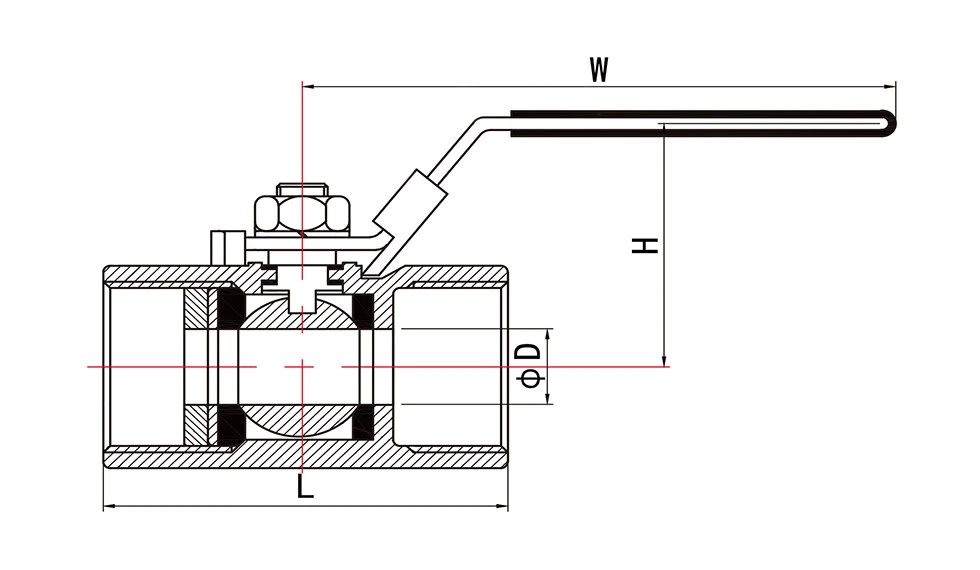

Parámetros del producto

VALORES Kvperdida de carga de 1 bar.a través de la válvula.

Kv = El caudal de agua en metros cúbicos por hora que generará una caída de presión de 1 bar.

* N: Extremos de rosca según ANSI B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

Ventajas

Diseño de cuerpo de 1 pieza

Estructura compacta con menos juntas del cuerpo, lo que ayuda a reducir posibles puntos de fuga.

Resistencia del acero al carbono

Proporciona un sólido rendimiento mecánico para aplicaciones de tuberías industriales.

Manija bloqueable para control de seguridad

Apoya procedimientos de mantenimiento más seguros.

Rendimiento de apagado confiable

Los asientos de bola y sellado de precisión garantizan un rendimiento de sellado estable cuando se seleccionan e instalan correctamente.

Operación rápida de un cuarto de vuelta

La operación simple de 90 grados permite una apertura y cierre rápidos.

Alternativa rentable al acero inoxidable

Ideal para medios no corrosivos donde se requiere alta resistencia y costo económico.

Múltiples opciones de configuración

Disponible con diferentes tamaños, conexiones finales, presiones nominales, materiales de sellado y tratamientos superficiales. según las necesidades de la aplicación.

Sugerencias de selección

Al elegir una válvula de bola de acero al carbono de 1 pieza con dispositivo de bloqueo, considere los siguientes puntos:

Compatibilidad media

Confirme si el material de la válvula y el material de sellado son adecuados para el fluido, como agua, aceite, gas o aire comprimido.

Clasificación de presión

Seleccione la válvula de acuerdo con la presión de trabajo real y la clase de presión del sistema.

Temperatura de trabajo

Elija materiales adecuados para asientos y sellos según el rango de temperatura de funcionamiento.

Tamaño de la válvula

Haga coincidir el tamaño de la válvula con el diámetro de la tubería para garantizar la capacidad de flujo adecuada.

Tipo de conexión final

Seleccione tipos de conexión roscada, bridada, soldada o personalizada según el diseño de la tubería.

Tipo de puerto

Se recomienda puerto completo cuando se requiere una caída de presión más baja. Se puede seleccionar un puerto reducido para una instalación compacta y rentabilidad.

Requisito de bloqueo

Confirme si es necesario bloquear la válvula en la posición abierta, cerrada o ambas.

Protección de superficies

Para ambientes exteriores o húmedos se recomienda un revestimiento o tratamiento anticorrosión adecuado.

Comparación de productos

Proceso de inspección de calidad

Nuestro proceso de inspección de calidad está diseñado para garantizar un rendimiento estable y una entrega confiable.

Inspección de Materias Primas

El grado, la apariencia y los certificados del material se verifican antes de la producción.

Inspección dimensional

Las dimensiones clave se miden durante y después del mecanizado.

Inspección de componentes

La bola, el vástago, los asientos, los sellos y las piezas de bloqueo se inspeccionan antes del montaje.

Inspección de montaje

La válvula se monta según los requisitos técnicos y se comprueba el funcionamiento de la palanca.

Prueba de presión

La prueba de la carcasa y la prueba de fugas del asiento se realizan de acuerdo con las normas aplicables o los requisitos del cliente.

Prueba de función de bloqueo

El dispositivo de bloqueo se verifica para garantizar un funcionamiento suave y un posicionamiento seguro.

Inspección de superficies y marcas

Se verifican el revestimiento, el acabado de la superficie, el marcado del producto y los detalles de la placa de identificación.

Inspección final y verificación de embalaje.

Cada válvula se inspecciona antes del embalaje para garantizar que cumpla con los requisitos del pedido.

¿Por qué elegirnos?

- Proveedor experimentado de productos de válvulas industriales.
- Control de calidad estable desde la inspección del material hasta la prueba final.
- Personalización flexible de tamaño, presión, conexión, material de sellado y tratamiento de superficie.
- Soporte para marcas OEM, empaques personalizados y pedidos de proyectos.
- Respuesta rápida para cotización, confirmación técnica y soporte postventa.
- Embalaje y documentación listos para la exportación disponibles bajo petición

Preguntas frecuentes

P1: ¿Qué es una válvula de bola de 1 pieza?

Una válvula de bola de 1 pieza utiliza una estructura de cuerpo compacta de una sola pieza. Tiene menos juntas de cuerpo que los diseños de varias piezas, ayudando a reducir posibles puntos de fuga externos.

P2: ¿Cuál es el propósito del dispositivo de bloqueo?

El dispositivo de bloqueo permite asegurar el mango con un candado en la posición abierta o cerrada, lo que ayuda a evitar operación accidental.

P3: ¿Para qué medios se puede utilizar esta válvula?

Se usa comúnmente para medios compatibles como agua, petróleo, gas, aire comprimido y otros fluidos no corrosivos. Para Se pueden recomendar medios corrosivos, acero inoxidable o materiales especiales.

P4: ¿Se puede bloquear la válvula tanto en posición abierta como cerrada?

Dependiendo del diseño de la manija y la placa de bloqueo, la válvula se puede configurar para bloquearse en la posición requerida. Confirme su requisito de bloqueo antes de realizar el pedido.

P5: ¿Qué tipos de conexión están disponibles?

Las opciones comunes incluyen conexiones roscadas, bridadas, soldadas o personalizadas según el diseño de la válvula y aplicación.

P6: ¿El acero al carbono es adecuado para uso en exteriores?

El acero al carbono se puede utilizar en exteriores con un revestimiento adecuado o tratamiento anticorrosión. Para productos altamente corrosivos ambientes, es posible que se requiera protección adicional o acero inoxidable.

P7: ¿Qué información se necesita para una cotización?

Proporcione el tamaño de la válvula, la presión nominal, el tipo de conexión, el medio, la temperatura de trabajo, la cantidad y cualquier especificación especial. requisitos.
