1 válvula de bola.

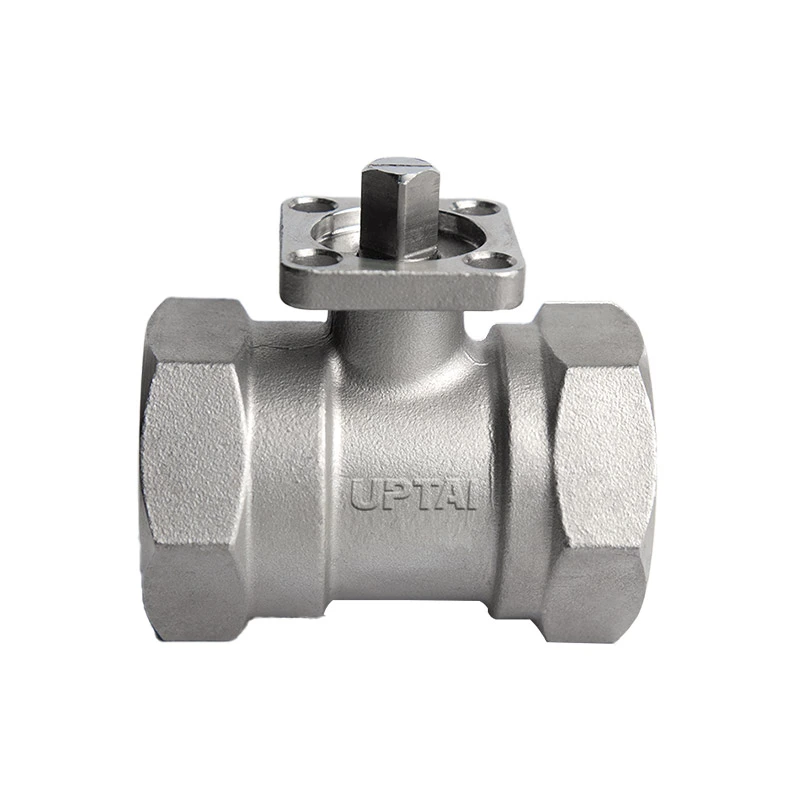

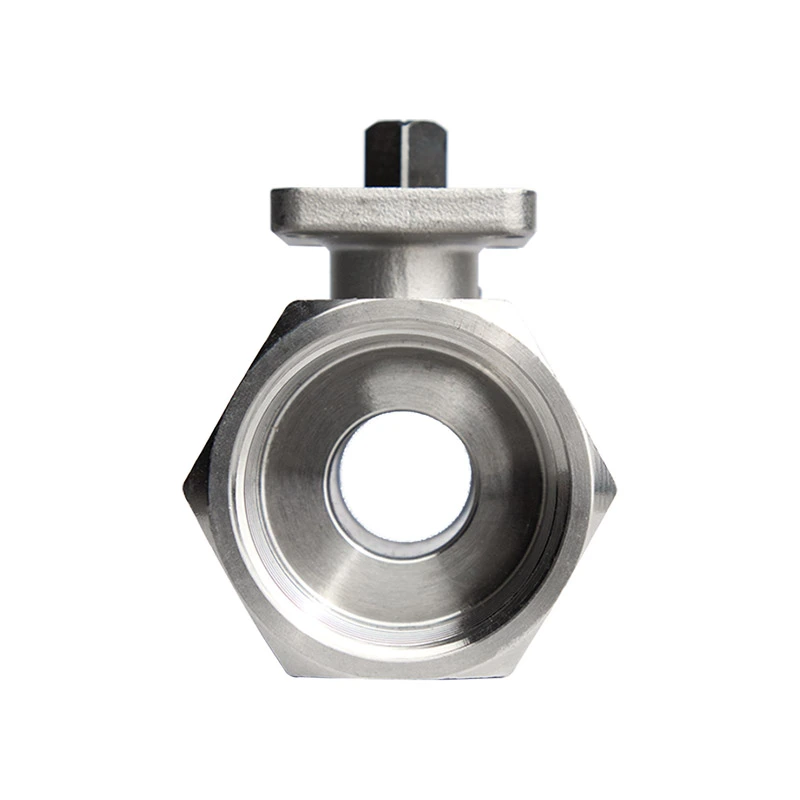

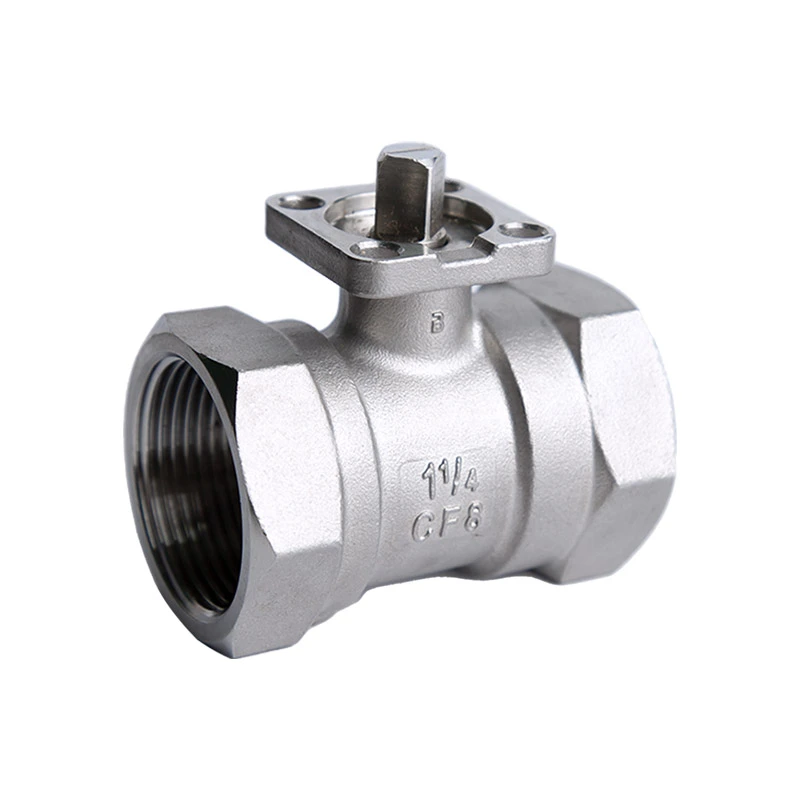

1 válvula de bola de montaje directo de acero inoxidable.
Shangtai Valve es un fabricante profesional de válvulas de bola de montaje directo de acero inoxidable de 1 pieza, diseñadas para aplicaciones que requieren actuadores u otros accesorios. Todos los materiales de las válvulas se prueban con espectrómetros para verificar el contenido de níquel y cromo. Hay disponibles tamaños de 1/2” a 2”, con múltiples opciones de materiales. Proporciona una solución confiable para fabricantes de equipos OEM, distribuidores y proyectos de control de fluidos industriales.
Cuando una válvula de bola manual tradicional está equipada con un actuador, es posible que se requieran soportes y acoplamientos adicionales. para montaje y alineación. Esto puede hacer que la instalación sea más complicada y requerir ajustes adicionales entre los válvula y actuador.
El diseño de montaje directo de Shangtai Valve proporciona una interfaz de montaje del actuador en la válvula, lo que reduce la necesidad de componentes de montaje adicionales. La conexión compacta de válvula a actuador también ayuda a simplificar la instalación y mantener una transmisión precisa.
Esta válvula de bola de montaje directo de acero inoxidable de 1 pieza fue desarrollada en respuesta a los requisitos de los clientes extranjeros para una Válvula monobloque compatible con actuadores. Shangtai desarrolló las herramientas y optimizó la estructura de la válvula basándose en estos requisitos de aplicación.
La válvula es adecuada para equipos industriales y sistemas automatizados de control de fluidos donde una válvula compacta y Se requiere conexión del actuador.
Parámetros del producto
| Dimensiones principales: | 1/4" - 2" |
| Clase de presión: | CL150 |
| Estándar de hilo: | TNP, BSP |
| Presión MÁXIMA: | 285PSI |
| Estándares de diseño y fabricación: | ASME B16.34 |
| Pruebas e inspección: | API598 |
| Diseño especial: | Dispositivo de bloqueo, vástago antiexplosión |
| Clasificaciones de presión y temperatura: | ASME B16.34 |
| Tipo de puerto: | Puerto Reducido |
| Rango de temperatura: | -25 ℃ ~ 150 ℃ |
| Material del cuerpo: | ASTM A351 CF8M（316） |
| Material de la bola: | ASTM A182 F304 |
| Material del tallo: | ASTM A182 F304 |
| Material del asiento: | RPTFE(PTFE+15%vv) |
| Opciones: | Otros materiales están disponibles a pedido. |

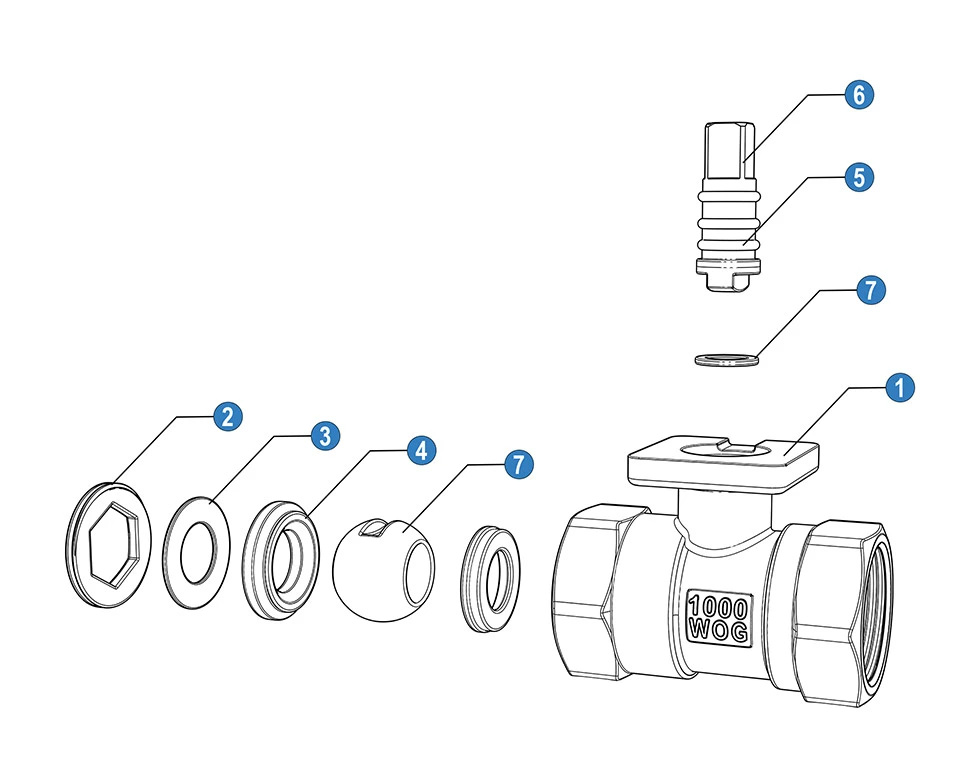

| No | Nombre | Material(*N/B) | |
| 1 | Cuerpo | SS 316 | SS 304 |
| 2 | Tapa | SS 316 | SS 304 |
| 3 | Arandela | SS 316 | SS 304 |
| 4 | Asiento de bola | PTFE | PTFE |
| 5 | junta tórica | PTFE | PTFE |
| 6 | Provenir | SS 316 | SS 304 |
| 7 | Pelota | SS 316 | SS 304 |
| 8 | Anillo de fricción | PTFE | PTFE |
* N: Extremos de rosca según ANSI B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

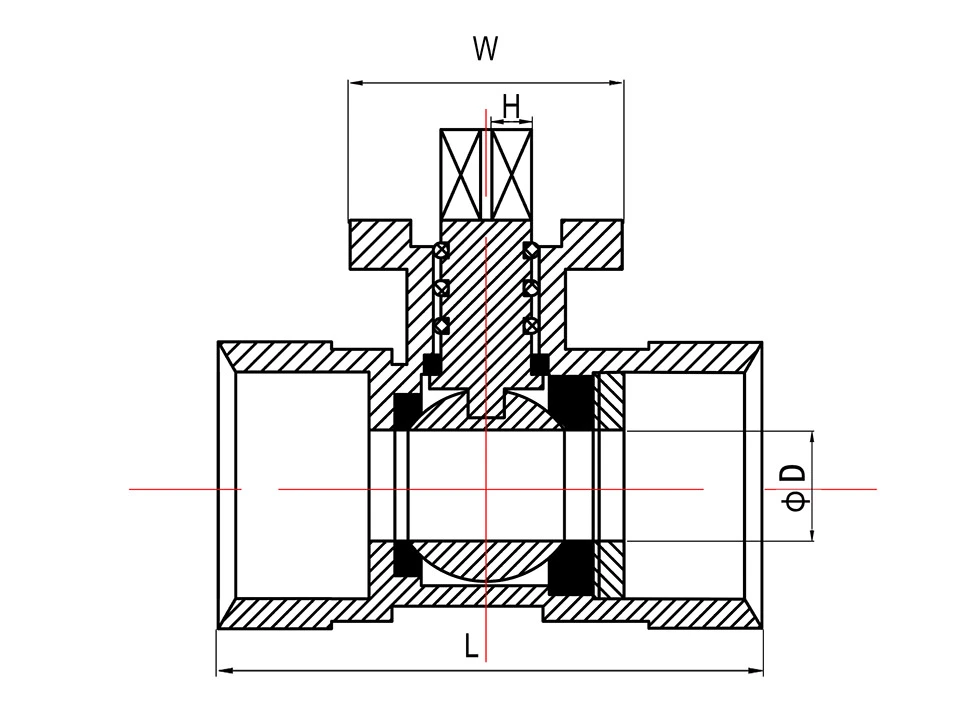

| Tamaño | Dimensiones (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
VALORES Kv
Kv = La tasa de flujo de agua en metros cúbicos por hora que generará una caída de presión de 1 bar a través el válvula.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Ventajas de ingeniería
Solución de montaje de actuador integrada
La plataforma de montaje ISO incorporada permite la conexión directa con actuadores, lo que reduce la necesidad de soportes externos y minimizando los componentes de la instalación.
Para los fabricantes de equipos, esto significa:
- Proceso de montaje más rápido
- Diseño de equipos más limpios.
- Menor costo de instalación
Optimizado para la fabricación de equipos OEM
A diferencia de las válvulas de bola manuales estándar, esta válvula de bola de montaje directo de acero inoxidable de 1 pieza está diseñada con automatización integración en mente. Ayuda a los clientes OEM a desarrollar equipos compactos con menos componentes externos y más fáciles acceso de mantenimiento.
Trazabilidad y confiabilidad de materiales
Realizamos pruebas espectrómetro en materiales de acero inoxidable para verificar el contenido de níquel y cromo antes producción, asegurando un rendimiento constante del material.
Las opciones de acero inoxidable disponibles brindan resistencia a la corrosión confiable para aplicaciones de fluidos industriales.
Estructura compacta de válvula de una sola pieza
El diseño del cuerpo de una sola pieza proporciona:
- Riesgo de fuga reducido
- Mantenimiento sencillo
- Instalación que ahorra espacio
Es adecuado para equipos donde el espacio de instalación y la confiabilidad a largo plazo son importantes.
Fabricación de precisión para un funcionamiento estable
Cada válvula se fabrica con tecnología de mecanizado de precisión para mantener dimensiones precisas, funcionamiento suave y Rendimiento de conexión confiable en condiciones de trabajo industriales.
Aplicaciones típicas
Equipos industriales automatizados
Se utiliza como componente compacto de control de flujo en maquinaria que requiere el funcionamiento de una válvula accionada por un actuador.
Sistemas de control de procesos
Adecuado para tuberías industriales donde se requiere control automático de apertura y cierre.
Equipos de tratamiento de agua
Aplicado en sistemas de filtración y purificación con gestión automatizada de fluidos.
Equipos de climatización
Proporciona conmutación de flujo confiable y control de apagado para sistemas relacionados con HVAC.
Equipos farmacéuticos y químicos.
Adecuado para aplicaciones que requieren construcción de acero inoxidable y control de fluido estable.
Soporte OEM de Shangtai
Shangtai Valve ofrece soluciones de válvulas personalizadas para clientes globales, que incluyen:
- Selección de materiales según condiciones de trabajo.
- Tamaños personalizados y estándares de conexión.
- Soporte de marca OEM
- Capacidad de producción a granel
Preguntas frecuentes
¿Por qué elegir una válvula de bola de montaje directo en lugar de una válvula de bola estándar?
Una válvula de bola de montaje directo está diseñada para aplicaciones de automatización. Permite instalar actuadores directamente, reduciendo componentes adicionales y simplificando el montaje del sistema.
¿Qué tipo de actuadores se pueden instalar en esta válvula de bola de montaje directo de acero inoxidable de 1 pieza?
La válvula se puede combinar con actuadores neumáticos y eléctricos a través de la plataforma de montaje ISO.
¿Esta válvula es adecuada para equipos OEM?
Sí. La estructura compacta y el diseño listo para actuador lo hacen adecuado para fabricantes de maquinaria y automatización. integradores de sistemas.
¿Cómo controla Shangtai Valve la calidad del material?
Los materiales brutos de acero inoxidable se verifican mediante pruebas espectrómetros para verificar la composición y mantener la producción. consistencia.
