1 válvula de bola.

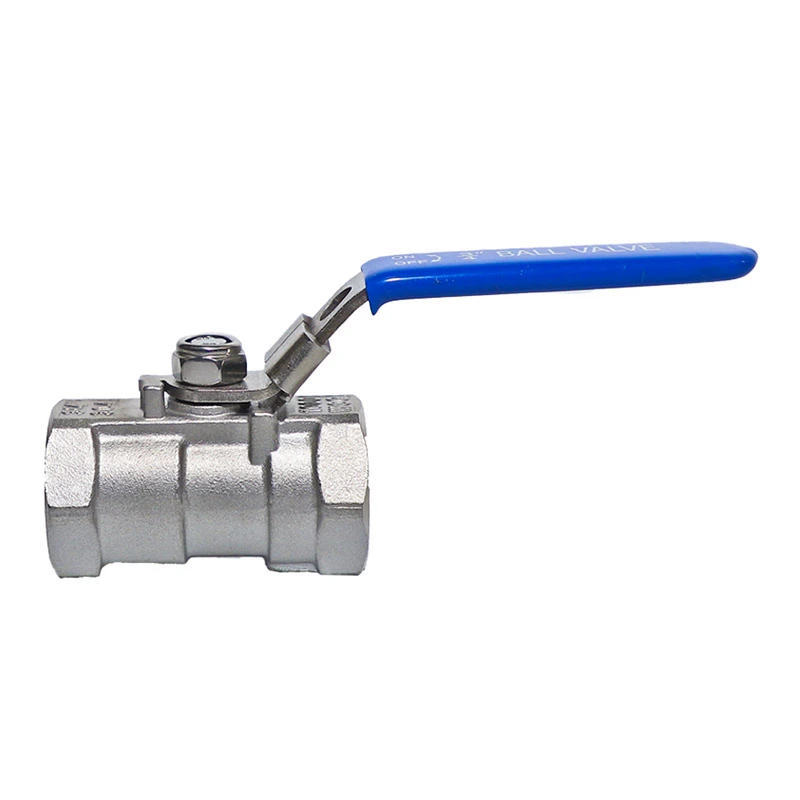

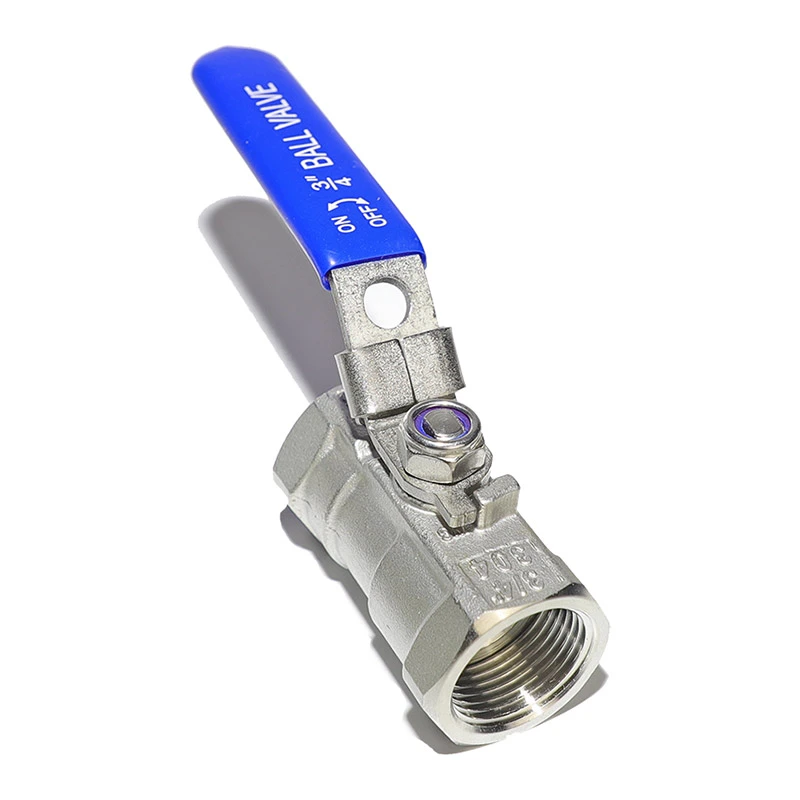

1 válvula de bola de acero inoxidable con dispositivo de bloqueo.
Como fabricante profesional, la válvula de bola de acero inoxidable Shangtai Valve 1PC con dispositivo de bloqueo ofrece un gran valor y una manija con cerradura para evitar un funcionamiento accidental. Fundido con precisión en 304/316 con asientos de PTFE/RPTFE, ideal para sistemas de uso frecuente de presión baja a media en sistemas de procesamiento, farmacéuticos, químicos, de tratamiento de agua y de fluidos industriales.
La válvula de bola de acero inoxidable de 1 pieza con dispositivo de bloqueo de Shangtai Valve es bien recibida en los mercados extranjeros. Basado en un Diseño tradicional de válvula de bola de una sola pieza, este modelo cuenta con un dispositivo de bloqueo integrado y un vástago a prueba de explosiones. para ayudar a prevenir el funcionamiento accidental y proporcionar un control de válvula más seguro y confiable.
El cuerpo de la válvula está fabricado con acero inoxidable engrosado, lo que brinda una estructura sólida y duradera que se puede ver y sentir. Cada válvula está mecanizada con precisión para garantizar roscas limpias y precisas y un rendimiento de conexión estable. evitando problemas como hilos demasiado grandes o demasiado pequeños.
Para garantizar una calidad confiable, aplicamos múltiples procedimientos de inspección antes del envío, lo que ayuda a prevenir defectos. productos lleguen a los clientes. Esta válvula de bola bloqueable de una pieza de acero inoxidable es una de las más confiables de nuestra fábrica. Productos ODM, ampliamente exportados a Corea, Japón, América Latina y otros mercados. Es una opción confiable para Clientes que buscan calidad, seguridad y valor a largo plazo.
Parámetros del producto
| Dimensiones principales: | 1/4" - 2" |
| Clase de presión: | CL150 |
| Estándar de hilo: | TNP, BSP |
| Presión MÁXIMA: | 285PSI |
| Estándares de diseño y fabricación: | ASME B16.34 |
| Pruebas e inspección: | API598 |
| Diseño especial: | Dispositivo de bloqueo, vástago antiexplosión |
| Clasificaciones de presión y temperatura: | ASME B16.34 |
| Tipo de puerto: | Puerto Reducido |
| Rango de temperatura: | -25 ℃ ~ 150 ℃ |
| Material del cuerpo: | ASTM A351 CF8M（316） |
| Material de la bola: | ASTM A182 F316 |
| Material del tallo: | ASTM A182 F316 |
| Material del asiento: | RPTFE(PTFE+15%vv) |
| Opciones: | Otros materiales están disponibles a pedido. |

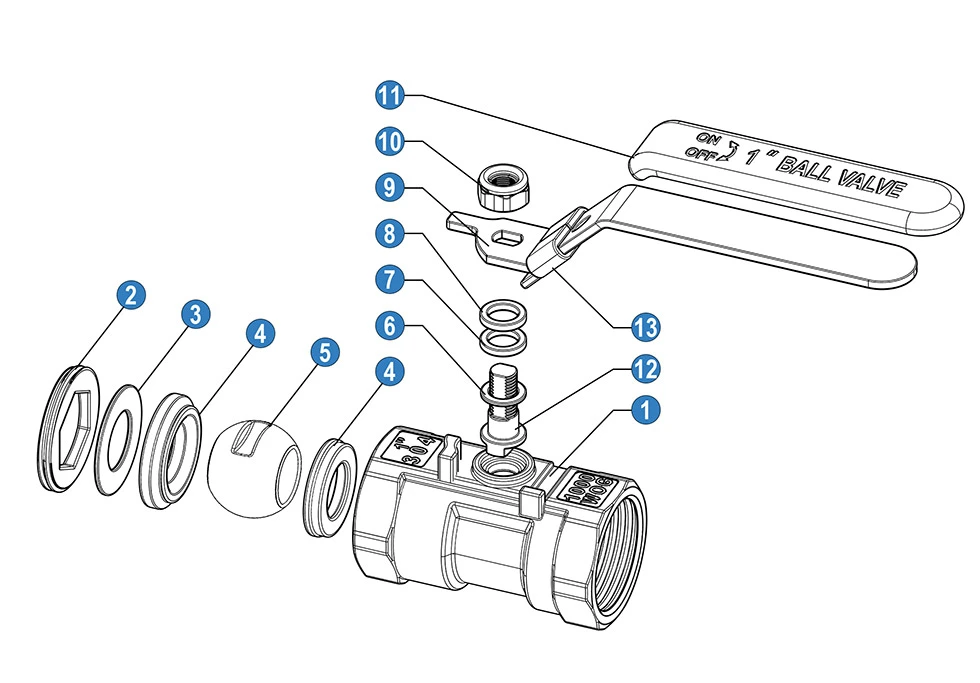

| No | Denominación / Nombre | Material(*N/B) | |
| 1 | Cuerpo | SS 316 | SS 304 |
| 2 | Tapa | SS 316 | SS 304 |
| 3 | Arandela | SS 316 | SS 304 |
| 4 | Asiento de bola | PTFE | PTFE |
| 5 | Pelota | SS 316 | SS 304 |
| 6 | Anillo de fricción | PTFE | PTFE |
| 7 | embalaje del tallo | PTFE | PTFE |
| 8 | Anillo de tallo | SS 304 | SS 304 |
| 9 | Manejar | SS | SS |
| 10 | Tuerca | SS 304 | SS 304 |
| 11 | Manga del mango | CLORURO DE POLIVINILO | CLORURO DE POLIVINILO |
| 12 | Provenir | SS 316 | SS 304 |
| 13 | Dispositivo de bloqueo | SS 304 | SS 304 |
* N: Extremos de rosca según ANSI B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

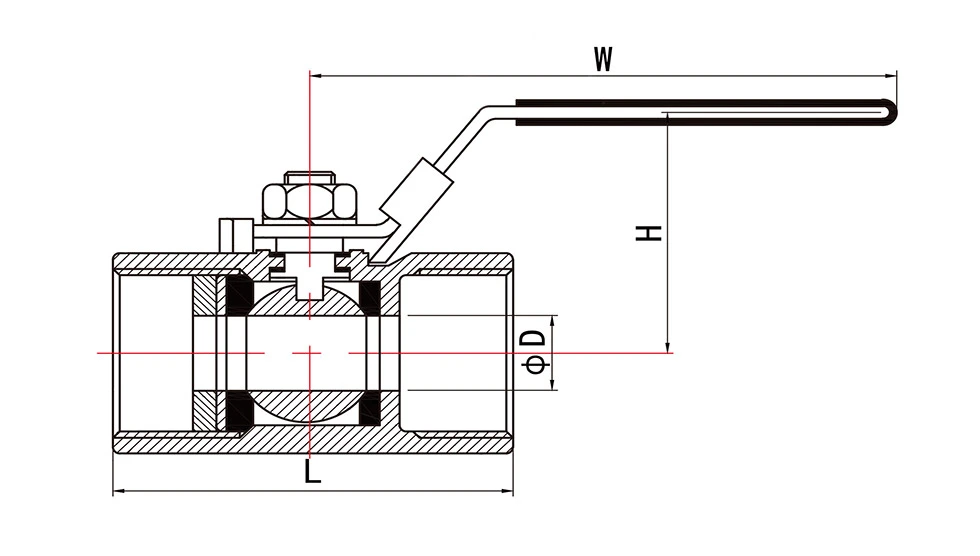

| Tamaño | Dimensiones (mm) | |||
| D | W | H | L(+-2) | |
| 1/4" | 4.6 | 74 | 30 | 40 |
| 3/8" | 6.8 | 85 | 33 | 45 |
| 1/2" | 9.2 | 88 | 43 | 55 |
| 3/4" | 10 | 89 | 46 | 59 |
| 1" | 15 | 107 | 52 | 71 |
| 11/4" | 20 | 124 | 55 | 77 |
| 11/2" | 25 | 137 | 66 | 84 |
| 2" | 32 | 137 | 72 | 98 |
Kv VALOR pérdida de carga de 1 bar.a través de la válvula.
Kv = El caudal de agua en metros cúbicos por hora que generará una caída de presión de 1 bar
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" |
| 3.5 | 4 | 5 | 13 | 28 | 40 | 78 | 109 |
Características clave
Manija bloqueable para una operación más segura
El dispositivo de bloqueo integrado evita ajustes no autorizados o movimientos accidentales de la válvula, lo que mejora el funcionamiento. seguridad en entornos industriales.
Material de acero inoxidable duradero.
Disponible con construcción de acero inoxidable 304 o 316, que proporciona una excelente resistencia a la corrosión y es adecuado. Rendimiento para condiciones de trabajo químicas y duras.
Diseño compacto de una sola pieza
La estructura 1PC ofrece una configuración sencilla con menos puntos de conexión, reduciendo los requisitos de mantenimiento y mejorando la confiabilidad.
Conexiones mecanizadas de precisión
El procesamiento de roscas preciso admite una instalación estable con estándares de roscas NPT y BSP, lo que reduce los problemas de ajuste durante la integración del sistema.
Rendimiento de sellado confiable
Los materiales de asiento de PTFE y RPTFE proporcionan un funcionamiento suave y un sellado confiable bajo diferentes fluidos industriales. aplicaciones.
Industrias de aplicación
La válvula de bola bloqueable de acero inoxidable se usa ampliamente para:
Control de fluidos químicos
Adecuado para controlar líquidos corrosivos y medios químicos industriales donde se requiere un rendimiento de cierre confiable. requerido.
Sistemas de procesamiento farmacéutico
Se utiliza en sistemas y equipos de purificación que requieren un control de fluidos higiénico y estable.
Equipos de tratamiento de agua
Proporciona una regulación de flujo confiable para tuberías de tratamiento de agua y equipos de soporte.
Sistemas de aire comprimido
Adecuado para tuberías de aire industriales que requieren aislamiento seguro y fácil operación.
Integración de equipos industriales
Una solución práctica de válvulas para fabricantes de maquinaria y proveedores de equipos OEM.
¿Por qué elegir la válvula de bola de acero inoxidable Shangtai Valve?
- Fabricante profesional de válvulas de acero inoxidable con capacidad de personalización OEM.
- Materiales de acero inoxidable 304/316 de alta calidad para aplicaciones exigentes
- Procedimientos de inspección estrictos antes del envío.
- Precisión de mecanizado estable para estándares internacionales de rosca
- Soluciones flexibles para distribuidores y proyectos industriales.
Preguntas frecuentes
1. ¿Cuál es la ventaja de un dispositivo de bloqueo en una válvula de bola de acero inoxidable de 1 pieza con dispositivo de bloqueo?
El dispositivo de bloqueo ayuda a asegurar la manija de la válvula en una posición fija, evitando la operación accidental durante mantenimiento de equipos y control de fluidos industriales. Mejora la seguridad operativa en aplicaciones donde es confiable Se requiere posicionamiento de la válvula.
2. ¿Qué materiales hay disponibles para esta válvula de bola de acero inoxidable?
Esta válvula se fabrica comúnmente con materiales de acero inoxidable como el acero inoxidable 316, lo que ofrece una excelente Resistencia a la corrosión y durabilidad para agua, petróleo, gas, productos químicos y otros medios industriales compatibles.
3. ¿Qué tipos de conexión y estándares de rosca se admiten?
La válvula de bola de acero inoxidable de 1 pieza admite conexiones roscadas comunes, incluidas las opciones NPT, BSPT y BSPP. También se pueden proporcionar configuraciones de roscas personalizadas según los requisitos específicos del proyecto.
4. ¿Dónde se puede aplicar esta válvula de bola?
Este tipo de válvula de bola es adecuada para diversas aplicaciones industriales, incluidos sistemas de tuberías, agua tratamiento, procesamiento químico, equipos de alimentos y bebidas y sistemas generales de control de fluidos.
5. ¿Shangtai Valve ofrece soluciones personalizadas de válvulas de bola?
Sí. Shangtai Valve proporciona soluciones de válvulas OEM y personalizadas según los requisitos del cliente, incluido el material. selección, normas de conexión, dimensiones y ajustes de diseño.
6. ¿Qué estándar de prueba se utiliza para esta válvula de bola?
Cada válvula se inspecciona y prueba de acuerdo con los requisitos API 598 para verificar el rendimiento del sellado y garantizar Operación confiable antes del envío.
