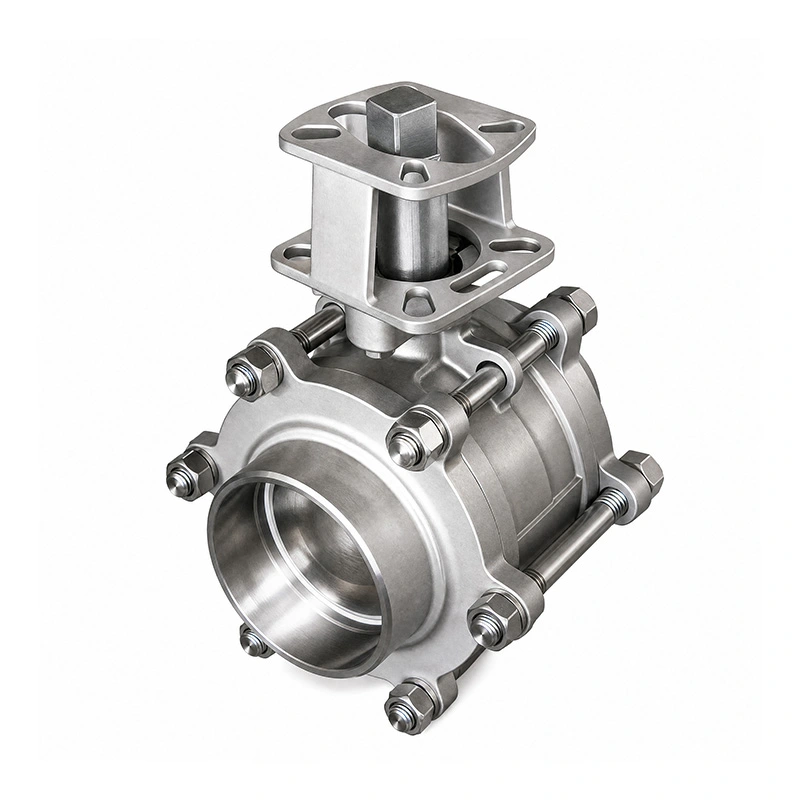

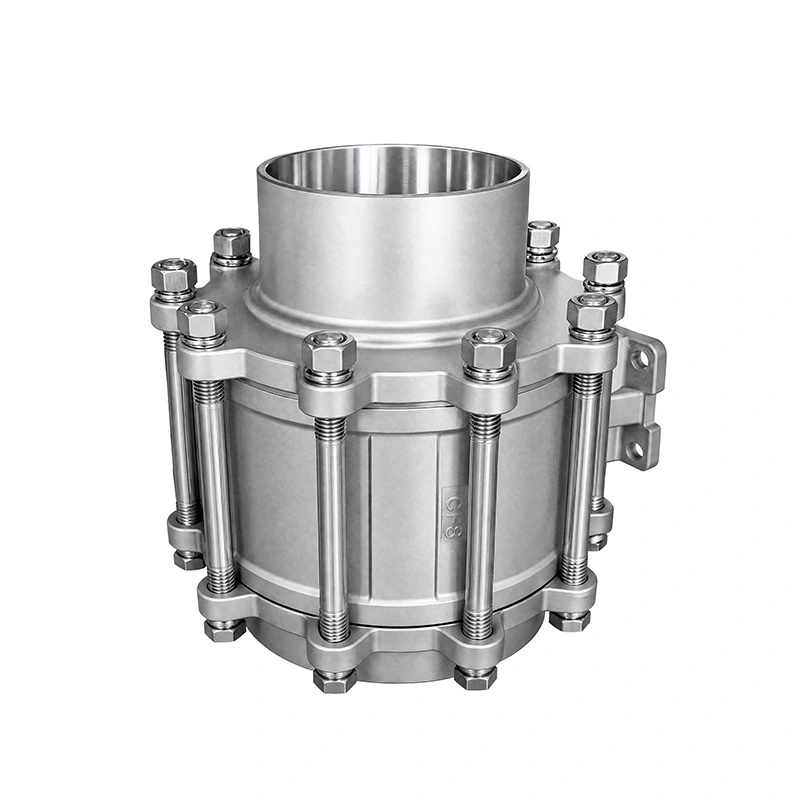

Vástago extendido de válvula de bola de acero inoxidable con extremos soldados a tope de 3 piezas

El vástago extendido de la válvula de bola de acero inoxidable con extremos soldados a tope de 3 piezas presenta extremos soldados a tope para una conexión permanente de la tubería y un vástago extendido para aplicaciones donde el punto de operación de la válvula debe ubicarse lejos de la tubería. El cuerpo de tres piezas permite el acceso a los componentes internos para mantenimiento, mientras que la plataforma de montaje ISO 5211 admite la instalación directa de actuadores neumáticos o eléctricos.

Dimensiones principales

Características del producto

1. Conexión de tubería soldada a tope

La válvula utiliza extremos soldados a tope fabricados según ASME B16.25. Soldar la válvula directamente a la tubería proporciona una conexión fija sin juntas roscadas ni bridadas, lo que hace que esta configuración sea adecuada para instalaciones de tuberías industriales permanentes.

2. Configuración de vástago extendida

El vástago extendido proporciona un espacio operativo adicional entre la manija o el actuador y la tubería. Es útil cuando el aislamiento, la disposición de las tuberías o las condiciones de instalación limitan el acceso a un vástago de válvula estándar.

3. Cuerpo de tres piezas para mantenimiento

La construcción de tres piezas proporciona acceso a los componentes internos de la válvula cuando se requiere inspección o reemplazo. Los componentes de asiento y sellado se pueden reparar sin reemplazar el conjunto de válvula completo.

4. Construcción de válvula de acero inoxidable

El vástago extendido de la válvula de bola de acero inoxidable con extremos soldados a tope de 3 piezas utiliza ASTM A351 CF8M (316) para el cuerpo y ASTM A182 F316 para la bola y el vástago. El asiento RPTFE está especificado para el rango de temperatura indicado de -25 ℃ a 150 ℃.

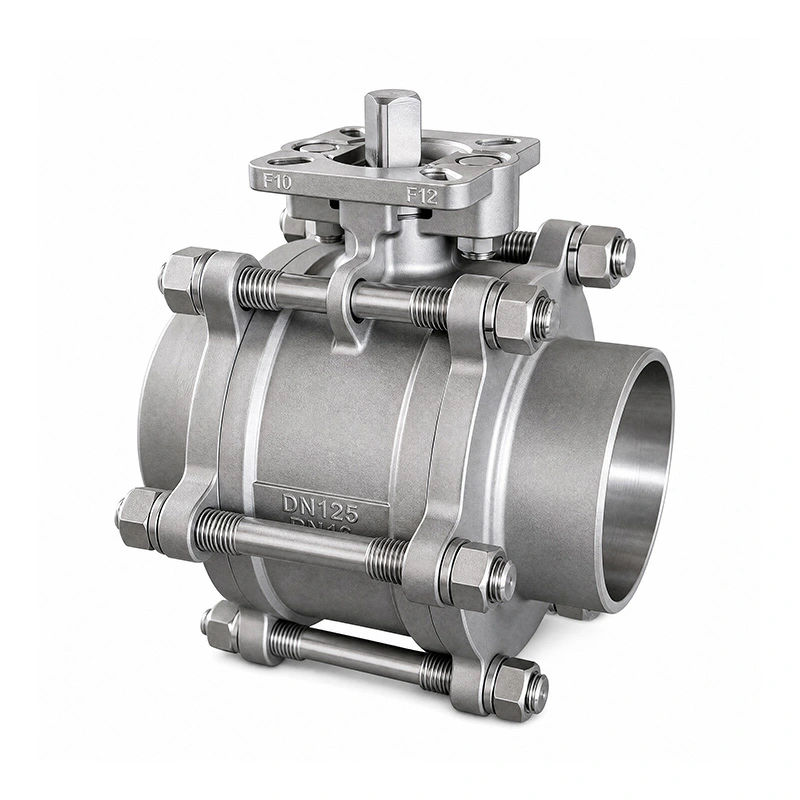

Montaje del actuador

La válvula está equipada con una plataforma de montaje ISO 5211 para instalación directa del actuador. Los actuadores neumáticos o eléctricos se pueden seleccionar según el tamaño de la válvula, el par de funcionamiento y los requisitos de control. La interfaz de montaje del actuador debe verificarse antes de realizar el pedido para garantizar la compatibilidad.

Normas e inspección

Diseño y fabricación siguen ASME B16.34, con extremos soldados a tope según ASME B16.25. Las pruebas e inspecciones de válvulas se llevan a cabo de acuerdo con API 598. Las clasificaciones de presión y temperatura también hacen referencia a ASME B16.34.

La inspección de producción cubre la verificación de materiales, pruebas de presión, inspección de sellado y verificaciones de válvulas terminadas. Se pueden proporcionar informes de pruebas de materiales y documentación aplicable del producto de acuerdo con la configuración de la válvula y los requisitos del pedido.

Aplicaciones

El vástago extendido de válvula de bola de acero inoxidable con extremos soldados a tope de 3 piezas está diseñado para sistemas de tuberías industriales que requieren una conexión soldada permanente y un funcionamiento de válvula accesible. Las aplicaciones típicas incluyen procesamiento químico, sistemas petroquímicos, equipos farmacéuticos, procesamiento de alimentos y bebidas, generación de energía y tratamiento de agua.

Antes de la selección, confirme el medio de la tubería, la presión, la temperatura, el tamaño de la tubería, las especificaciones de soldadura y el espacio de instalación disponible. También se debe verificar la compatibilidad de los materiales de la válvula y la configuración del asiento con el medio de servicio.

Preguntas frecuentes

1. ¿Cuáles son las principales aplicaciones del vástago extendido de válvula de bola de acero inoxidable con extremos soldados a tope de 3 piezas?

Se utiliza en sistemas de tuberías industriales donde se requiere una conexión soldada y acceso extendido a la válvula. Las aplicaciones incluyen sistemas químicos, petroquímicos, farmacéuticos, de alimentos y bebidas, de energía y de tratamiento de agua.

2. ¿Qué norma se aplica a los extremos soldados a tope?

Los extremos soldados a tope se especifican según ASME B16.25. Las especificaciones de soldadura deben compararse con el diseño de la tubería antes de la instalación.

3. ¿Se puede instalar un actuador directamente?

Sí. La válvula tiene una plataforma de montaje ISO 5211 para instalación de actuador neumático o eléctrico. La selección del actuador debe basarse en el tamaño de la válvula, el par de operación y los requisitos de control.

4. ¿Qué materiales se utilizan en la configuración estándar?

El cuerpo es ASTM A351 CF8M (316), mientras que la bola y el vástago son ASTM A182 F316. El asiento estándar es RPTFE (PTFE+15%fv). Otros materiales están disponibles a pedido.

5. ¿Cuál es el rango máximo de presión y temperatura?

La presión máxima indicada es 285 PSI, con un rango de temperatura de -25 ℃ a 150 ℃. Los límites operativos reales deben confirmarse según el tamaño de la válvula, el medio y los índices de presión y temperatura aplicables.

6. ¿Se puede personalizar la válvula?

Sí. Se pueden suministrar otros materiales y configuraciones de componentes según el medio, la presión, la temperatura y las condiciones de instalación requeridos.
