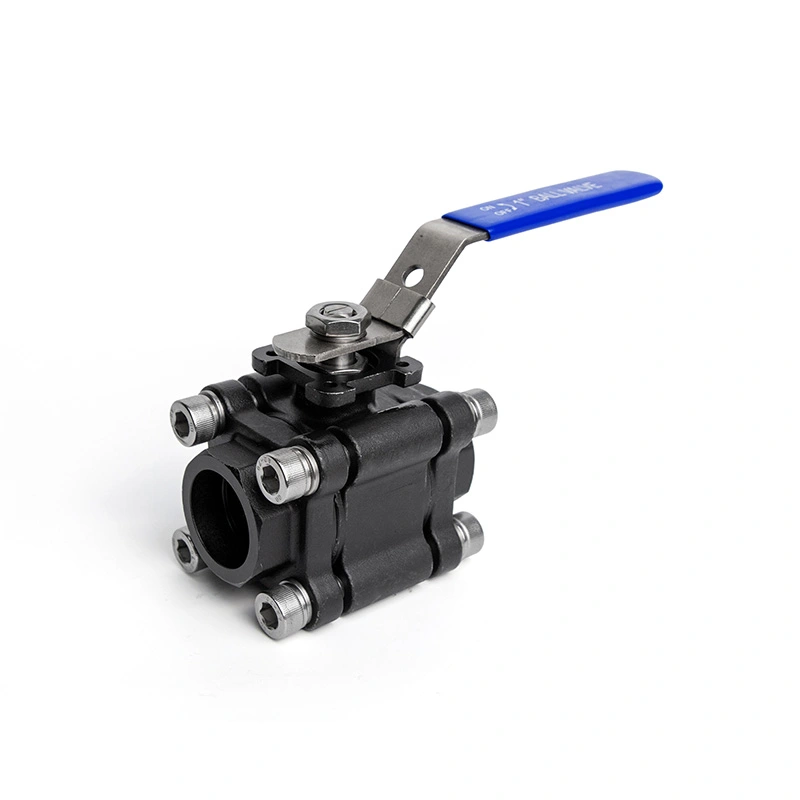

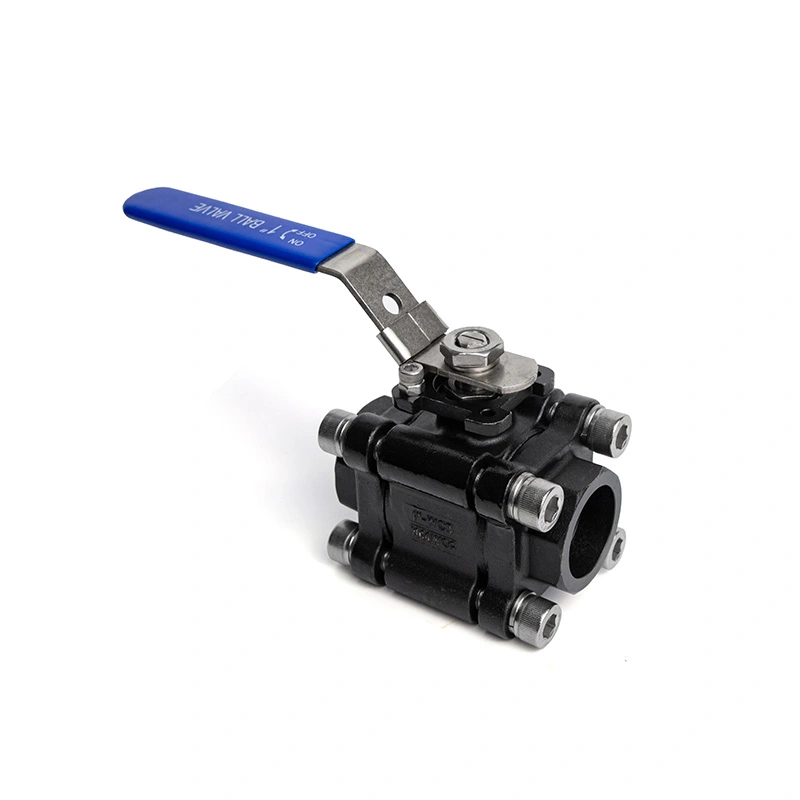

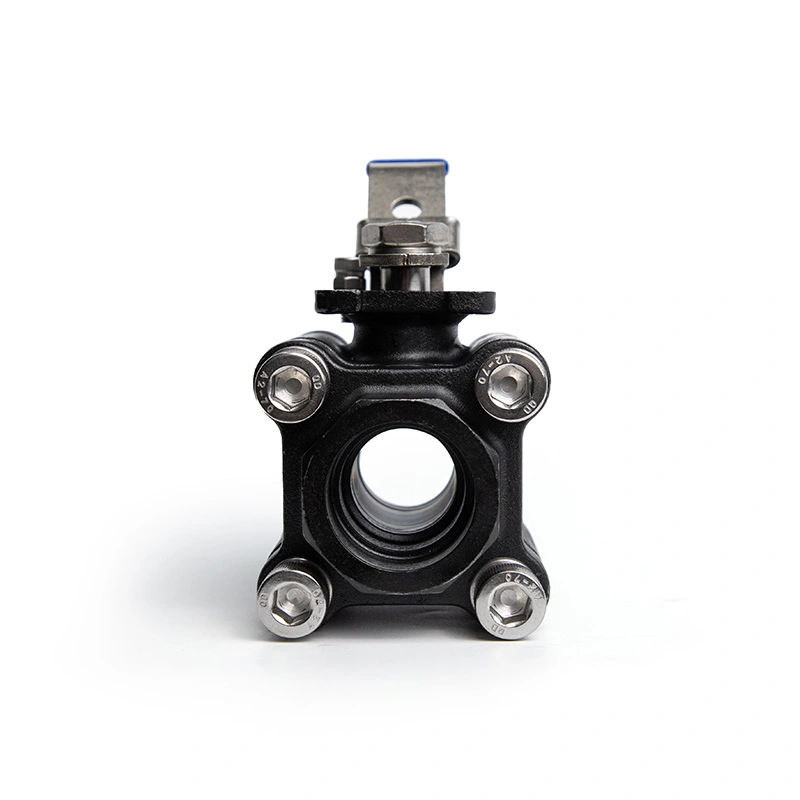

Válvula de bola de acero al carbono de 3 piezas 2000WOG

La válvula de bola de acero al carbono de 3 piezas 2000WOG es una válvula de bola de tres piezas con un vástago extendido para tuberías aisladas. Instalaciones enterradas y aplicaciones donde es necesario ampliar el punto de operación. La clasificación 2000WOG y La construcción de tres piezas lo hace adecuado para el control de fluidos de encendido y apagado a alta presión. La válvula se puede desmontar para inspección y reemplazo de asientos o sellos.

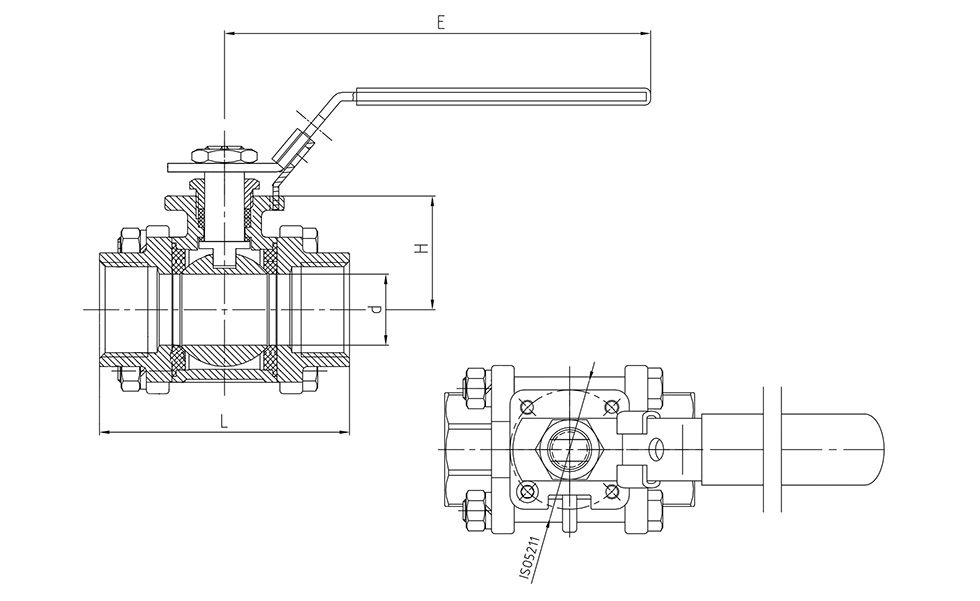

Dimensiones principales

N: Extremos de rosca según ANSI B 2.1 NPT
B: Extremos de rosca según BS21 BSP

Características clave

1. Vástago extendido para condiciones especiales de instalación

El vástago extendido proporciona acceso al punto de operación de la válvula cuando la tubería está aislada, enterrada o instalada. en un lugar con acceso limitado. La estructura del vástago anti-explosión ayuda a retener el vástago dentro del cuerpo de la válvula cuando la válvula está bajo presión.

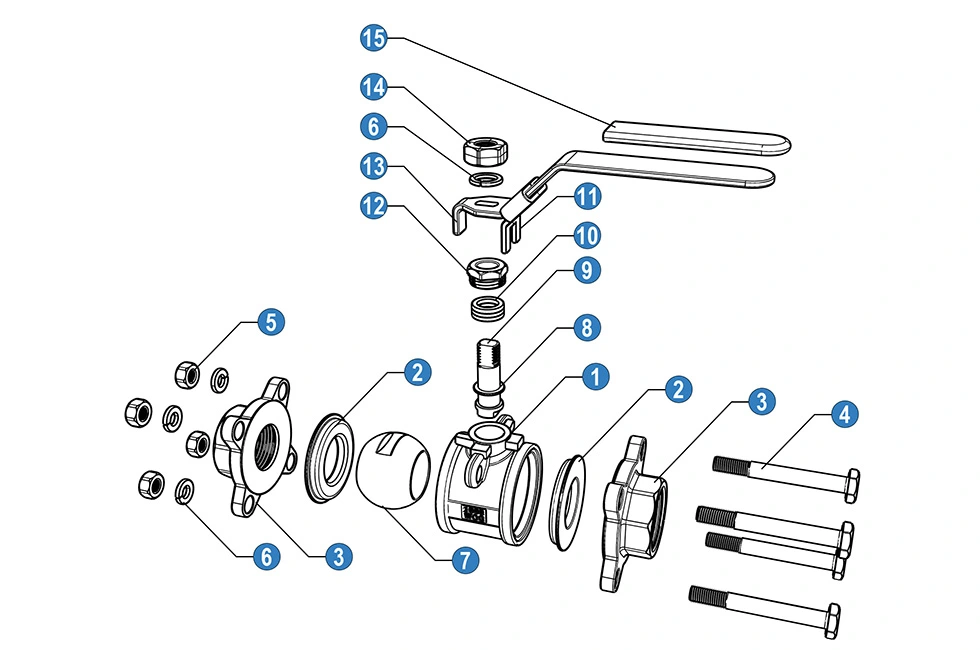

2. Construcción de tres piezas

El cuerpo de tres piezas permite abrir la válvula para inspección y mantenimiento. Asientos, sellos y otros internos. Se puede acceder a los componentes para reemplazarlos cuando sea necesario. Esta construcción es práctica para tuberías industriales. sistemas donde se requiere mantenimiento periódico.

3. Presión máxima de 1975 PSI

ElVálvula de bola de acero al carbono de 3 piezas 2000WOGEstá listado con una presión máxima de 1975PSI. el La presión de trabajo aplicable depende del tamaño de la válvula, la temperatura, el medio y la clasificación de presión-temperatura. el La designación 2000WOG se refiere al servicio de agua, petróleo y gas bajo las condiciones de clasificación aplicables.

4. Conexiones NPT y BSP

La válvula está disponible con conexiones roscadas NPT y BSP. La selección de la conexión debe coincidir con la tubería. Requisitos estándar y de instalación.

Materiales y estándares

La configuración suministrada utiliza ASTM A351 316 para el cuerpo de la válvula, ASTM A182 F316 para la bola y el vástago, y RPTFE. (PTFE+15%fv) para el asiento. Otros materiales están disponibles bajo pedido según las condiciones de servicio requeridas.

El diseño y la fabricación se basan en ISO 17292/API 608. Las pruebas y la inspección siguen API 598, mientras que Las clasificaciones de presión y temperatura están referenciadas a ASME B16.34. El rango de temperatura indicado es de -25 ℃ a 150 ℃.

Control de calidad

La inspección de producción cubre la verificación del material entrante, pruebas de presión, pruebas de sellado y válvula terminada. inspección. Se pueden proporcionar informes de pruebas de materiales y documentación aplicable del producto según la válvula. Requisitos de configuración y pedido.

La documentación ISO 9001 y CE está disponible para las configuraciones aplicables. El material, el asiento y los componentes de sellado pueden También se puede seleccionar según la presión, temperatura y medio requeridos.

Aplicaciones

La válvula de bola de acero al carbono de 3 piezas 2000WOG se puede considerar para servicio de apertura y cierre de alta presión en tuberías industriales. sistemas, incluido el tratamiento de agua, petróleo y gas, procesamiento químico, aire comprimido y control general de fluidos. el El vástago extendido es particularmente útil cuando el aislamiento o la profundidad de instalación hacen que el vástago de una válvula estándar sea difícil de instalar. acceso.

Antes de la selección, confirme la presión de trabajo, la temperatura, el medio, el tamaño de la válvula, el tipo de conexión y la disponibilidad. espacio de instalación. Se debe comprobar la compatibilidad de materiales del cuerpo, la bola, el vástago y el asiento.

Preguntas frecuentes

1. ¿Cuál es la presión máxima de trabajo de la válvula de bola de acero al carbono de 3 piezas 2000WOG?

Los datos del producto indican una presión máxima de 1975 PSI. Se debe confirmar la presión de trabajo real permitida. según el tamaño de la válvula, la temperatura, el medio y la clasificación de presión-temperatura aplicable.

2. ¿Para qué se utiliza el vástago extendido?

El vástago extendido se utiliza para tuberías aisladas, instalaciones enterradas y lugares donde opera la válvula. El punto debe colocarse lejos de la conexión de la tubería.

3. ¿Qué conexiones de hilo están disponibles?

Están disponibles conexiones roscadas NPT y BSP. La conexión debe seleccionarse de acuerdo con el estándar de la tubería. y requisitos de instalación.

4. ¿Se pueden personalizar los materiales de las válvulas?

Sí. Se pueden suministrar otros materiales para el cuerpo, la bola, el vástago, el asiento y el sellado según el medio y la presión requeridos. y temperatura.

5. ¿Qué documentos se pueden aportar?

Se pueden proporcionar informes de pruebas de materiales e inspecciones aplicables o documentos del producto de acuerdo con la válvula. Requisitos de configuración y pedido. La documentación ISO 9001 y CE está disponible para las configuraciones aplicables.

6. ¿Cómo se empaqueta la válvula para exportación?

Las válvulas se empaquetan en cajas de cartón corrugado y cajas de madera contrachapada para envíos de exportación. Las especificaciones de embalaje pueden ser Ajustado según el tamaño de la válvula, la cantidad y los requisitos de transporte.
