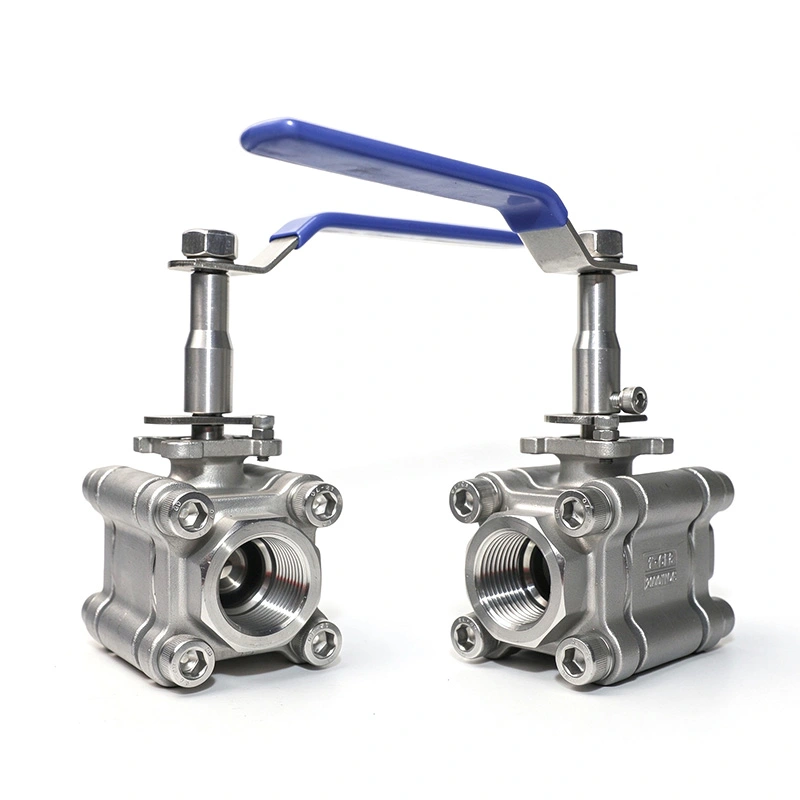

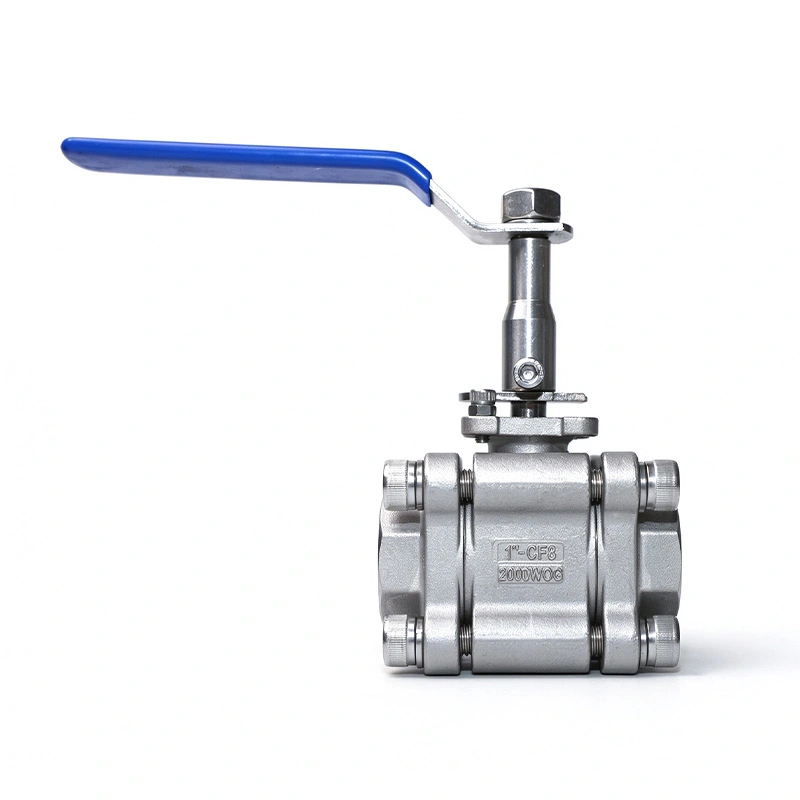

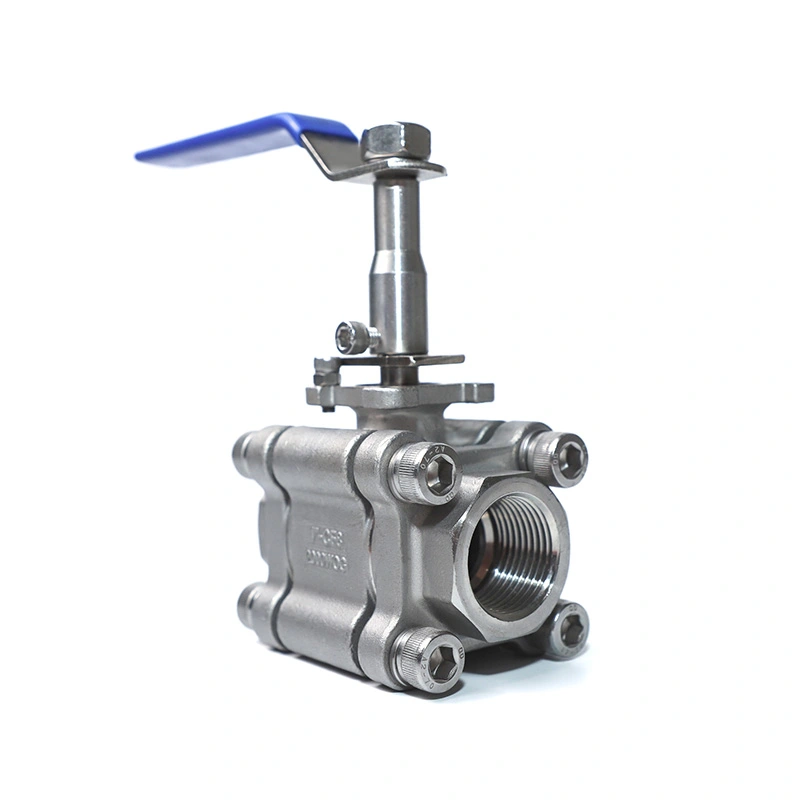

Vástago extendido de válvula de bola de acero inoxidable de 3 piezas 2000WOG

El vástago extendido de la válvula de bola de acero inoxidable 3PC 2000WOG está diseñado para tuberías aisladas, instalaciones enterradas y otras aplicaciones donde es necesario ampliar el punto de funcionamiento de la válvula. La válvula cuenta con acero inoxidable 316. Cuerpo, bola y vástago, construcción de tres piezas y conexiones roscadas NPT o BSP. El vástago extendido permite La válvula debe operarse lejos de la sección aislada o enterrada de la tubería.

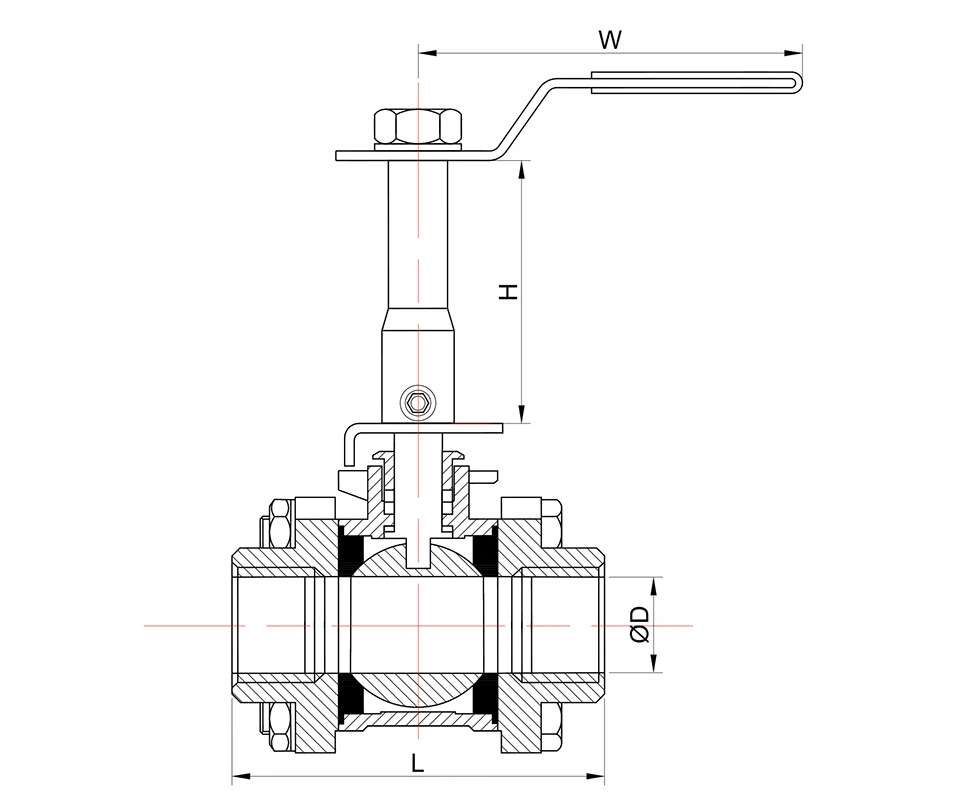

Dimensiones principales

Dimensiones generales:

Características clave

1. Vástago extendido para tuberías aisladas y enterradas

El vástago extendido coloca el punto de operación por encima o lejos del área de conexión de la tubería. Esta configuración es útil cuando el aislamiento de tuberías, la instalación subterránea o el acceso limitado dificultan el funcionamiento de un vástago estándar. El vástago también utiliza una estructura anti-explosión para servicio a presión.

2. Construcción de acero inoxidable 316

El cuerpo está hecho de acero inoxidable ASTM A351 CF8M, mientras que la bola y el vástago usan ASTM A182 F316. Estos materiales Proporcionan resistencia a la corrosión para aplicaciones compatibles de agua, petróleo, gas y fluidos industriales. El asiento RPTFE es especificado para el rango de temperatura y condiciones de servicio indicados.

3. Cuerpo de tres piezas

El cuerpo de tres piezas permite el acceso a los componentes internos para inspección y mantenimiento. La válvula puede ser desmontado cuando es necesario revisar o reemplazar el asiento, los sellos u otras piezas internas, lo cual es útil para mantenimiento de sistemas de tuberías instalados.

4. Clasificación de presión 2000WOG

La válvula de bola de acero inoxidable de 3 piezas con vástago extendido 2000WOG está especificada para el control de fluidos de alta presión, con un Presión máxima de 1975 PSI indicada en los datos del producto. Se debe confirmar la presión de trabajo aplicable. según el tamaño de la válvula, la temperatura, el medio y la clasificación de presión-temperatura relevante.

Estándares y Control de Calidad

La válvula se fabrica de acuerdo con los requisitos de ISO 17292/API 608, con clasificaciones de presión y temperatura referenciadas según ASME B16.34 y pruebas e inspección de acuerdo con API 598. La inspección de producción incluye el material entrante controles, pruebas de presión, pruebas de sellado e inspección de válvulas terminadas.

La documentación ISO 9001 y CE está disponible para las configuraciones de válvulas aplicables. Los informes de pruebas de materiales también pueden ser proporcionado según pedido y requisitos de documentación.

Aplicaciones

La válvula de bola de acero inoxidable de 3 piezas con vástago extendido 2000WOG se puede utilizar en sistemas de tuberías donde la válvula extendida se requiere operación, incluidas líneas de proceso aisladas, tuberías enterradas, tratamiento de agua, sistemas de petróleo y gas, procesamiento químico y control de fluidos industriales en general.

Antes de la selección, verifique el medio de la tubería, la presión de funcionamiento, la temperatura, el estándar de conexión y la disponibilidad. espacio de instalación. También se debe confirmar la compatibilidad del material para el cuerpo, la bola, el vástago y el asiento.

Preguntas frecuentes

1. ¿Para qué se utiliza el vástago extendido?

El vástago extendido se utiliza para tuberías aisladas, instalaciones enterradas y otros lugares donde la válvula El punto de operación debe ubicarse lejos de la conexión de la tubería. Proporciona acceso a la válvula sin quitar el aislamiento circundante o exponer la sección de tubería enterrada.

2. ¿Qué materiales se utilizan para la válvula?

El cuerpo es ASTM A351 CF8M (316), mientras que la bola y el vástago son ASTM A182 F316. El asiento estándar es RPTFE (PTFE+15%vv). Otros materiales están disponibles según las condiciones de servicio requeridas.

3. ¿Qué rango de presión y temperatura soporta la válvula?

Los datos del producto enumeran una presión máxima de 1975 PSI y un rango de temperatura de -25 ℃ a 150 ℃. Real permitido La presión depende del tamaño de la válvula, la temperatura, el medio y la clasificación de presión-temperatura aplicable.

4. ¿Qué conexiones de hilo están disponibles?

Las conexiones de rosca estándar son NPT y BSP. Se pueden discutir otros requisitos de conexión de acuerdo con el especificación de la tubería.

5. ¿Se pueden personalizar el material y los componentes de sellado?

Sí. Se pueden suministrar otros materiales para el cuerpo, la bola, el vástago, el asiento y el sellado según el medio operativo, la presión y requisitos de temperatura.

6. ¿Qué documentos están disponibles?

La documentación del producto aplicable puede incluir informes de pruebas de materiales, registros de inspección e ISO 9001 o CE. documentación para la configuración de válvula relevante.

7. ¿Cómo se empaqueta la válvula para exportación?

Las válvulas se empaquetan en cajas de cartón corrugado y cajas de madera contrachapada para envíos de exportación. El embalaje se puede ajustar. según el tamaño de la válvula, la cantidad del pedido y los requisitos de transporte.
