Válvula de bola de 3 piezas 2000WOG con base ISO 5211 para actuador

La válvula de bola Shangtai de 3 piezas 2000WOG con base ISO 5211 para actuador es una válvula de bola de acero inoxidable de tres piezas diseñada para servicio de encendido y apagado manual o automatizado. La válvula utiliza un cuerpo, bola y vástago de acero inoxidable 316, con una base de montaje ISO 5211 para la instalación del actuador. Está disponible en conexiones roscadas NPT y BSP y puede configurarse para diferentes medios industriales y condiciones de funcionamiento.

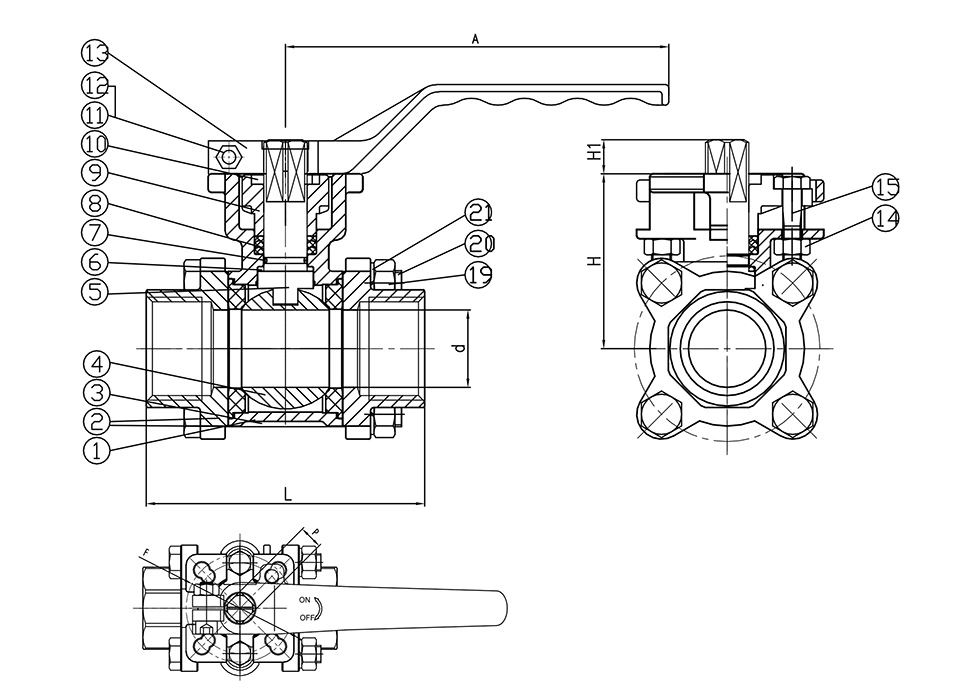

Dimensiones principales

Dimensiones generales:

Montaje del actuador

La válvula de bola de 3 piezas 2000WOG con base ISO 5211 para actuador está configurada con una base de montaje ISO 5211 para la instalación del actuador. Las dimensiones de montaje que se muestran en la tabla de dimensiones generales, incluidas F y P, se pueden utilizar para comprobar la compatibilidad del actuador. El actuador requerido debe seleccionarse según el tamaño de la válvula, el par de operación y los requisitos del sistema.

El cuerpo de tres piezas proporciona acceso a los componentes internos de la válvula cuando se requiere inspección o reemplazo. La construcción de acero inoxidable y la configuración del asiento RPTFE se pueden seleccionar para condiciones de operación y medios industriales compatibles.

Aplicaciones

Esta válvula se puede utilizar para el control de fluidos de apertura y cierre en sistemas de tuberías industriales, incluido el tratamiento de agua, servicios de petróleo y gas, procesamiento químico, aire comprimido, patines de equipos y tuberías de proceso en general. La compatibilidad de los medios debe confirmarse a partir de los materiales del cuerpo, el asiento y el sello antes de la selección.

Para sistemas automatizados, la válvula de bola de 3 piezas 2000WOG con base ISO 5211 para actuador se puede combinar con un actuador neumático o eléctrico adecuado según el método de control y el par de operación requeridos.

Precauciones de uso

1. Confirme que los valores nominales de presión y temperatura de la válvula sean adecuados para las condiciones de funcionamiento reales antes de la instalación.

2. Verifique las dimensiones de montaje del actuador y la interfaz antes de seleccionar un actuador.

3. Seleccione el asiento de la válvula, los sellos y otros componentes húmedos según el medio de trabajo y la temperatura.

4. Evite impactos o fuerzas externas excesivas en el cuerpo de la válvula, la manija y las conexiones roscadas.

5. La instalación, el montaje del actuador y el mantenimiento deben realizarse de acuerdo con los procedimientos aplicables de válvulas y tuberías.

Envío y embalaje

Las válvulas se empaquetan en cajas de cartón corrugado y cajas de madera contrachapada para envíos de exportación. Las especificaciones de embalaje se pueden ajustar según el tamaño de la válvula, la cantidad del pedido y los requisitos de transporte.

Preguntas frecuentes

1. ¿Cuál es la presión máxima de trabajo de la Válvula de Bola 3PC 2000WOG con Base ISO 5211 para Actuador?

La presión máxima indicada es 1975 PSI. La presión de trabajo permitida debe confirmarse según el tamaño de la válvula, la temperatura, el medio y la clasificación de presión-temperatura aplicable.

2. ¿Cuál es el propósito de la base ISO 5211?

La base ISO 5211 proporciona una interfaz de montaje de actuador estandarizada. El tamaño del actuador y las dimensiones de montaje deben compararse con las dimensiones F y P de la válvula antes de la instalación.

3. ¿Qué materiales se utilizan para la válvula?

La configuración principal utiliza CF8M para el cuerpo y la tapa, 316 para la bola y el vástago, RPTFE para el asiento y PTFE, Viton y acero inoxidable 304 para otros componentes enumerados.

4. ¿Se puede utilizar la válvula con actuadores neumáticos o eléctricos?

Sí. La válvula se puede configurar para el funcionamiento del actuador. El actuador debe seleccionarse según el tamaño de la válvula, el par de funcionamiento, la interfaz de montaje y los requisitos de control.

5. ¿Qué estándares de conexión están disponibles?

Las opciones de conexión enumeradas son extremos roscados NPT y BSP. La conexión aplicable debe confirmarse al realizar el pedido.

6. ¿Se pueden suministrar otros materiales?

Sí. Otros materiales están disponibles a pedido, sujetos a la presión, temperatura, medio y configuración de componentes requeridos.
