Puerto L de válvula de bola de tres vías

Este puerto L de válvula de bola de tres vías cuenta con extremos extendidos soldados a tope para tuberías aisladas, instalaciones enterradas y diseños de tuberías que requieren una distancia de soldadura adicional. Los extremos extendidos proporcionan más espacio de trabajo durante soldadura de tuberías y ayuda a mantener el calor de la soldadura alejado de los componentes internos de la válvula cuando se realiza una instalación adecuada. Se siguen los procedimientos.

El cuerpo de 3 piezas proporciona acceso a los componentes internos para inspección, reemplazo de sellos y mantenimiento después de la La tubería ha sido aislada y despresurizada. La ruta de flujo del puerto L es adecuada para desviar o cambiar compatible medios entre diferentes ramas del oleoducto. La válvula se puede utilizar en petroquímica, petróleo y gas, energía térmica y sistemas de tratamiento de agua, con configuraciones de sellado seleccionadas según el medio operativo, la presión y temperatura.

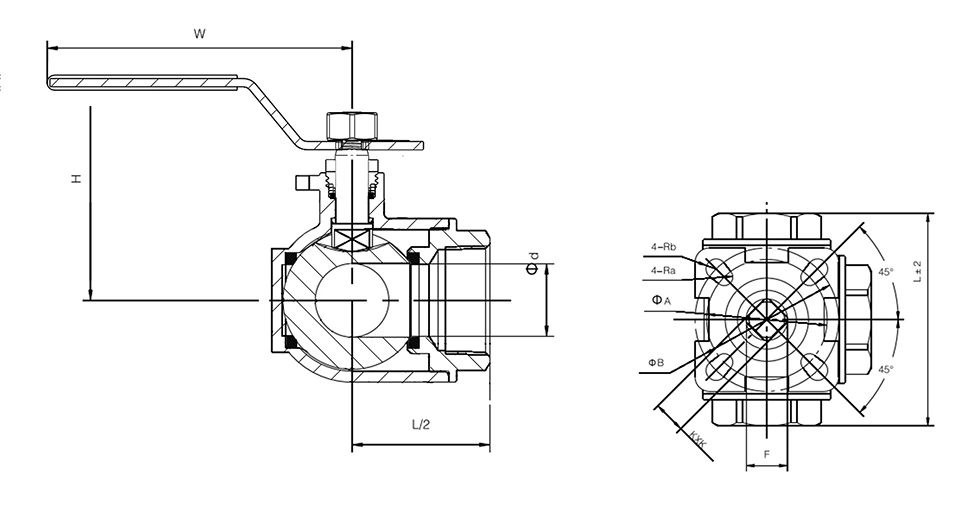

Dimensiones principales

* N: Extremos de rosca según ANSI B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

Ventajas del producto

Ruta de flujo del puerto L para control de flujo de tres vías

ElPuerto L de válvula de bola de tres víasutiliza una configuración de flujo de puerto L para conmutar o desviar medios compatibles entre ramas de tuberías conectadas. La ruta del flujo debe seleccionarse de acuerdo con las necesidades disposición de las tuberías y función operativa, lo que hace que esta configuración sea adecuada para aplicaciones donde Se requiere control de flujo.

Diseño de extremo extendido con soldadura a tope

Los extremos extendidos para soldar a tope proporcionan una distancia de soldadura adicional entre el cuerpo de la válvula y la tubería. esto La configuración es útil para tuberías aisladas, instalaciones enterradas y diseños de tuberías donde se requiere espacio adicional. requerido alrededor de la válvula. Se deben seguir procedimientos de soldadura adecuados para controlar la entrada de calor y proteger el componentes internos de la válvula.

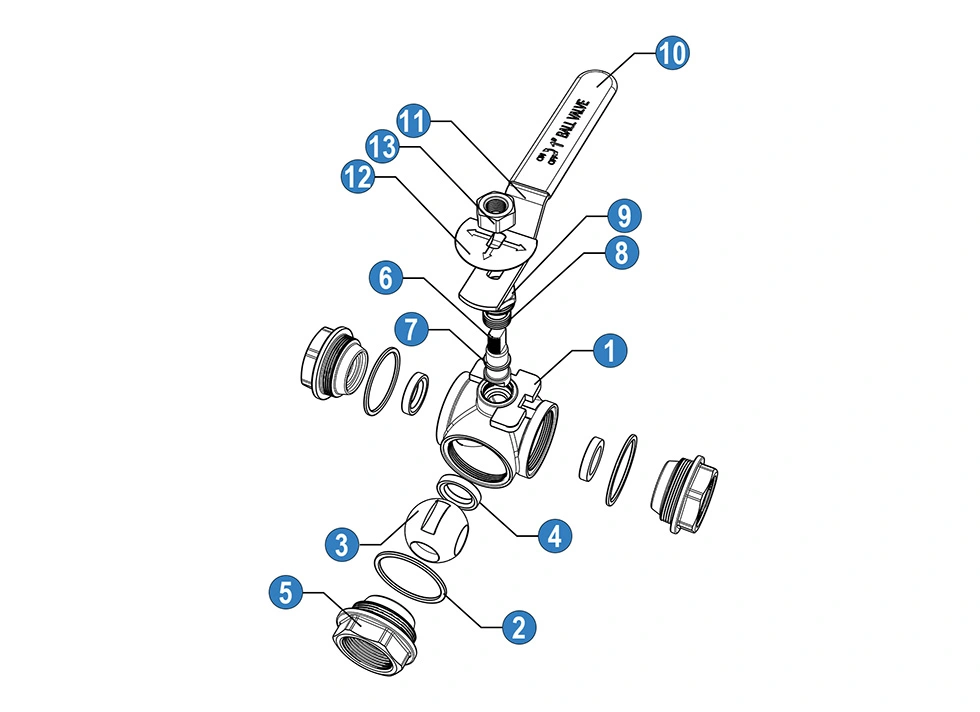

Construcción de tres piezas para mantenimiento

El cuerpo de tres piezas permite abrir la válvula para inspección y reemplazo de componentes internos reparables. después de que la tubería haya sido aislada y despresurizada. Esta construcción puede simplificar el mantenimiento cuando se realiza periódicamente. Se requiere inspección de la bola, los asientos o los sellos.

Inspección de calidad

1. Verificación de Materia Prima

Los materiales de acero inoxidable pueden ser verificados por PMI y los procedimientos de verificación de materiales relacionados de acuerdo con el requisitos de pedido aplicables. La identificación y documentación del material también se puede mantener para las configuraciones. requiriendo trazabilidad.

2. Inspección dimensional del extremo de soldadura

Los extremos de soldadura extendidos se inspeccionan para determinar dimensiones clave como la longitud del extremo, la geometría del bisel, el espesor de la pared y alineación. Estas comprobaciones ayudan a garantizar que las dimensiones de la válvula sean compatibles con la conexión de tubería especificada.

3. Pruebas Hidrostáticas y de Sellado

Las pruebas de válvulas incluyen pruebas de carcasa hidrostática y pruebas de rendimiento de sellado de acuerdo con las normas aplicables. requisitos de inspección. Las condiciones de prueba y los criterios de aceptación deben confirmarse según la válvula. especificación y norma aplicable.

4. Inspección final

Antes del embalaje, se verifica la apariencia, el ensamblaje del cuerpo, la condición del extremo soldado y el funcionamiento de la válvula terminada. función. La identificación del producto y la documentación requerida también se pueden comparar con las especificaciones del pedido.

Embalaje

Las válvulas están preparadas para el transporte de exportación con embalaje protector adecuado al tamaño de la válvula y método de envío. Se pueden utilizar cajas de cartón corrugado y cajas de madera contrachapada para proteger el cuerpo de la válvula y los extremos soldados extendidos. por impacto, compresión y daños por manipulación. Los extremos de soldadura están protegidos por separado para ayudar a evitar daños a la superficie biselada durante el transporte.

Preguntas frecuentes

1. ¿Cuál es la función de la configuración de flujo del puerto L?

La configuración del puerto L se utiliza para cambiar o desviar el flujo entre ramales de tuberías conectados. El flujo real La disposición depende de la configuración del puerto y del diseño de tubería requerido, por lo que la dirección del flujo debe ser Confirmado antes de realizar el pedido.

2. ¿Pueden proporcionar parámetros detallados del producto?

Sí. Se pueden proporcionar dibujos del producto, información dimensional y especificaciones técnicas según la válvula. requisitos de configuración y proyecto. Dimensiones de conexión, presión nominal, rango de temperatura y material Las especificaciones deben confirmarse antes de la producción.

3. ¿Se puede personalizar la válvula para diferentes condiciones de servicio?

Sí. Se pueden consultar combinaciones de materiales, componentes de sellado, dimensiones ampliadas y otros detalles de configuración. considerados según el medio de operación, presión, temperatura y requisitos de instalación. Otros materiales están disponibles a pedido cuando corresponda.

4. ¿Qué información se debe proporcionar al solicitar una cotización?

Proporcione el tamaño de válvula requerido, la presión nominal, el estándar de conexión, la temperatura de funcionamiento, el medio y el flujo. requisitos de disposición y actuador si se necesita automatización. Los dibujos de tuberías o la información de la aplicación también pueden ayudar a confirmar la configuración adecuada.

5. ¿Puedo visitar la fábrica de Shangtai?

Se pueden concertar visitas a la fábrica en las instalaciones de producción de Wenzhou con cita previa. Los visitantes pueden hablar sobre válvulas. especificaciones, requisitos de producción y condiciones de aplicación con el equipo técnico o comercial correspondiente.
