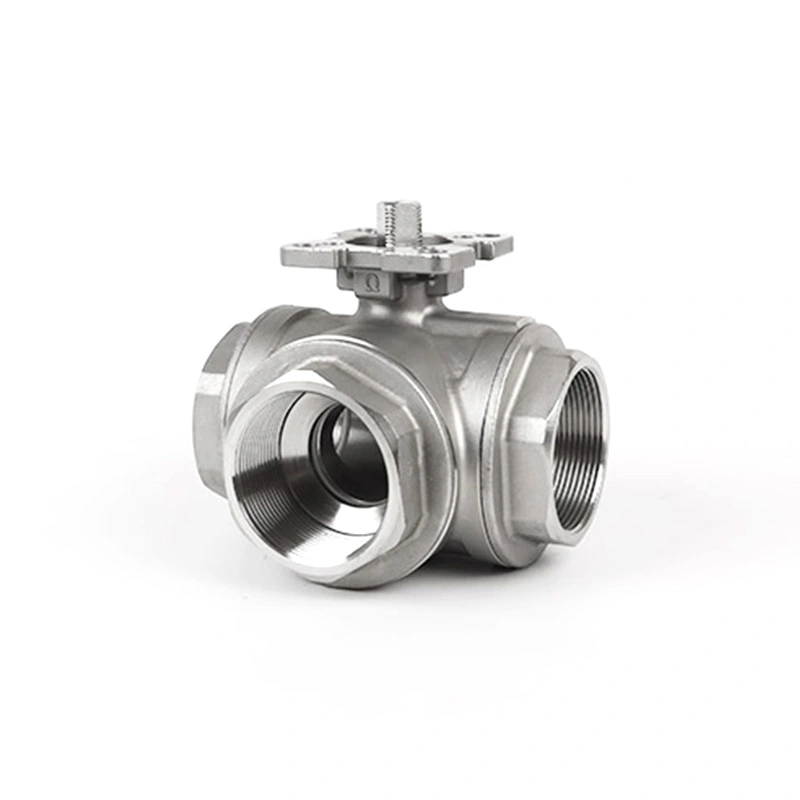

Válvula de bola de tres vías con puerto T de almohadilla de montaje directo ISO 5211

La válvula de bola de tres vías Shangtai con puerto T de plataforma de montaje directo ISO 5211 está diseñada para un control de flujo flexible en sistemas de tuberías industriales. El diseño del puerto en T admite mezcla, desvío y distribución de flujo multidireccional, mientras que la plataforma de montaje ISO 5211 hace que la instalación del actuador sea rápida y estable.

Como fabricante de válvulas en Wenzhou, China, Shangtai ofrece precios competitivos directos de fábrica, capacidad de producción confiable y un fuerte reconocimiento en el mercado de válvulas chino. Nuestra fábrica está a sólo 10 minutos del aeropuerto, lo que hace que las visitas e inspecciones sean cómodas.

Introducción del producto

Esta válvula de bola de tres vías con puerto T es adecuada para aplicaciones en las que una válvula necesita controlar múltiples direcciones de flujo. En comparación con las válvulas de dos vías estándar, ayuda a simplificar el diseño de las tuberías, reducir el espacio de instalación y mejorar la eficiencia del control del sistema.

Dimensiones principales

Las ventajas clave incluyen:

Diseño de flujo de puerto T para mezclar, desviar o distribuir medios

Almohadilla de montaje directo ISO 5211 para conexión de actuador neumático o eléctrico

No se requiere soporte adicional, lo que ayuda a reducir la altura de instalación y mejorar la alineación del actuador.

Extremos roscados de precisión para un montaje suave y una conexión segura de la tubería.

Rendimiento de sellado estable para un funcionamiento diario confiable

Soporte OEM/ODM, respaldado por la capacidad de desarrollo de moldes de Shangtai

Los dibujos de parámetros del producto están disponibles para confirmación de tamaño, coincidencia de proyectos y evaluación técnica.

Proceso de control de calidad

Shangtai sigue un sistema de inspección estandarizado que cubre IQC, IPQC, FQC y OQC para mantener la calidad bajo control desde el material hasta el envío.

IQC - Control de calidad entrante

Las materias primas se controlan antes de la producción. El equipo de prueba de materiales respalda la verificación de materiales en el sitio.

IPQC - Control de calidad en proceso

Durante el mecanizado y el montaje, se inspeccionan las dimensiones clave, la precisión de la rosca, el acabado de la superficie y las dimensiones de la almohadilla ISO 5211.

FQC - Control de Calidad Final

Las válvulas terminadas se prueban en cuanto a apariencia, funcionamiento, rendimiento de sellado y confiabilidad de presión de acuerdo con los requisitos del pedido.

OQC - Control de calidad saliente

Antes de la entrega, se verifican el embalaje, las marcas, la cantidad y los documentos para garantizar que la mercancía esté lista para un envío seguro.

Preguntas frecuentes

P1: ¿Cómo determina una bola con puerto T la dirección del flujo?

La trayectoria del flujo está determinada por la disposición del puerto interno y la posición de rotación de la bola. Antes de la instalación, se debe confirmar la conexión requerida entre los tres puertos de la tubería para que la posición de la manija de la válvula o del actuador corresponda a la ruta de flujo prevista.

P2: ¿Se puede utilizar una válvula de puerto T tanto para mezclar como para desviar?

Sí, se puede utilizar una configuración de puerto T para diferentes disposiciones de flujo de tres vías. Si es adecuado para mezcla, desviación o distribución depende de la geometría del puerto, las condiciones de presión y la disposición de las tuberías. El patrón de flujo requerido debe especificarse al realizar el pedido.

P3: ¿Es necesario que el actuador coincida con el par de la válvula?

Sí. El actuador debe proporcionar suficiente par para la válvula en las condiciones de funcionamiento reales. Al seleccionar un actuador neumático o eléctrico se deben considerar el tamaño de la válvula, el material del asiento, la presión de trabajo, el medio y la frecuencia de operación.

P4: ¿Qué se debe considerar al seleccionar el asiento de la válvula?

El material del asiento debe seleccionarse según el medio de trabajo, la temperatura, la presión y el rendimiento de sellado requerido. La compatibilidad química es particularmente importante cuando la válvula se utiliza para fluidos agresivos o de proceso.

P5: ¿Se puede utilizar este tipo de válvula en un patín o colector?

Sí. Se puede utilizar una configuración de tres vías en patines de proceso, colectores y conjuntos de tuberías compactos donde una válvula necesita controlar el flujo entre múltiples ramas. Durante el diseño del sistema se deben considerar el espacio disponible, la orientación del puerto y la posición del actuador.

P6: ¿Qué sucede si la presión de la tubería es diferente entre los tres puertos?

Diferentes condiciones de presión pueden afectar la dirección del flujo, el caudal y la fuerza requerida para operar la válvula. Por lo tanto, la configuración de la válvula debe seleccionarse de acuerdo con las condiciones de presión reales en cada puerto conectado en lugar de basarse únicamente en el tamaño nominal de la tubería.

P7: ¿Qué es una válvula de bola de tres vías con puerto T de plataforma de montaje directo ISO 5211?

A Válvula de bola de tres vías con puerto T de almohadilla de montaje directo ISO 5211es una válvula de tres vías que combina una configuración de bola con puerto en T con una interfaz de montaje del actuador ISO 5211. Está destinado a sistemas que requieren un flujo controlado entre tres conexiones de tuberías y se puede configurar para operación manual o automatizada.
