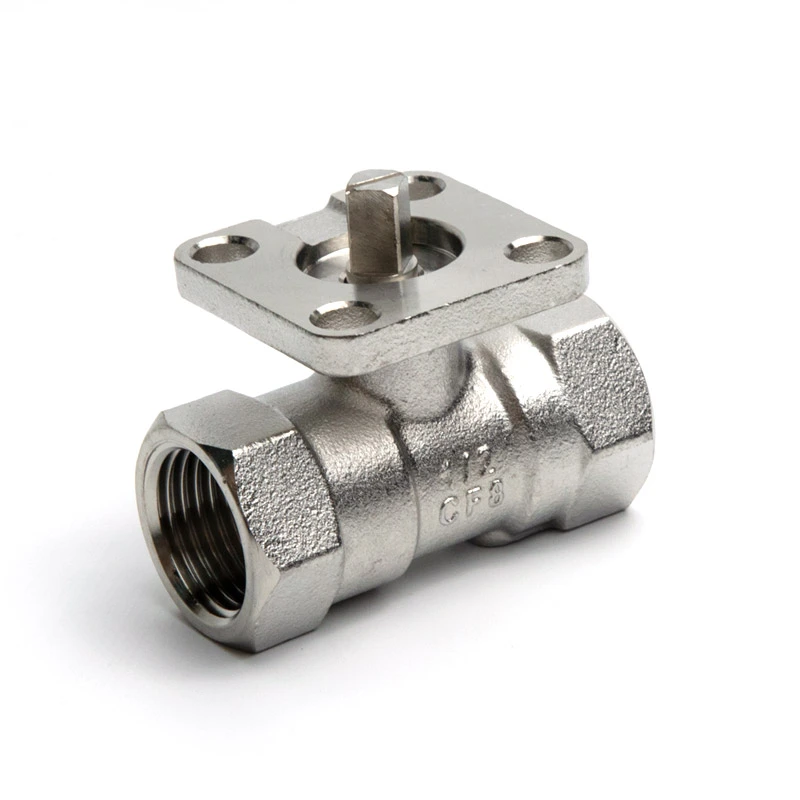

Cuando la limpieza, la resistencia a la corrosión, la automatización compacta y el cierre confiable son importantes,Shangtaiproporciona el1 válvula de bola de montaje directo de acero inoxidable electropulido.como una solución práctica para sistemas de control de fluidos exigentes. Su superficie de acero inoxidable electropulido, su estructura de montaje del actuador directo y sus componentes mecanizados con precisión lo hacen adecuado para aplicaciones industriales farmacéuticas, de procesamiento de alimentos, de tratamiento de agua, químicas y automatizadas.
La válvula de bola de montaje directo de acero inoxidable electropulido de 1 pieza combina una construcción de una sola pieza con una superficie electropulida y una plataforma de montaje directo integrada. El electropulido crea una superficie de acero inoxidable más suave y uniforme, lo que ayuda a reducir la acumulación de residuos y simplifica la limpieza. La estructura de montaje directo permite instalar actuadores neumáticos o eléctricos compatibles sin soportes de montaje adicionales, creando una solución de automatización más compacta. Con opciones de acero inoxidable 304 y 316, conexiones roscadas NPT o BSP, un rango de tamaño de 1/4" a 2" y capacidad de presión de hasta 285 PSI, este tipo de válvula de bola puede cumplir con una amplia gama de requisitos de control de fluidos industriales.
Tabla de contenido
¿Por qué elegir una válvula de bola de acero inoxidable electropulida?
¿Cómo mejora la automatización el diseño de montaje directo?
¿Qué hace que la construcción de una sola pieza sea práctica?
¿Dónde se puede utilizar esta válvula de bola?
Especificaciones clave de un vistazo
¿Cómo deben los compradores seleccionar la válvula adecuada?
Ventajas clave para compradores industriales
Consideraciones de instalación y mantenimiento
¿Por qué considerar Shangtai para su proyecto de válvulas?
¿Por qué elegir una válvula de bola de acero inoxidable electropulida?
La condición de la superficie es una consideración importante cuando una válvula opera en sistemas donde la limpieza, la resistencia a la corrosión y la eficiencia del mantenimiento son importantes. El electropulido elimina las irregularidades microscópicas de la superficie del acero inoxidable y produce un acabado más suave. Esto puede ayudar a reducir las áreas donde se pueden acumular contaminantes o residuos del proceso.
Para aplicaciones que implican una limpieza frecuente o requisitos de higiene exigentes, una superficie de válvula lisa puede simplificar el mantenimiento. El acero inoxidable también proporciona una sólida combinación de durabilidad mecánica y resistencia a la corrosión, lo que lo hace adecuado para una amplia gama de entornos industriales.
La válvula Shangtai está disponible con acero inoxidable 304 como opción de material estándar, mientras que se pueden seleccionar configuraciones de acero inoxidable 316 cuando las condiciones del proyecto requieren resistencia a la corrosión adicional. La página del producto especifica ASTM A351 CF8 (304) para el cuerpo, y se utiliza acero inoxidable para los principales componentes húmedos y componentes de sellado a base de PTFE.
- Superficie de acero inoxidable electropulido más suave
- Resistencia mejorada a la corrosión y la contaminación superficial.
- Limpieza y mantenimiento más sencillos
- Adecuado para sistemas de fluidos sensibles a la limpieza
- Disponible en diferentes configuraciones de materiales de acero inoxidable.
¿Cómo mejora la automatización el diseño de montaje directo?
La automatización de válvulas industriales a menudo requiere una conexión confiable entre la válvula y un actuador. Las disposiciones tradicionales pueden requerir soportes o accesorios de montaje separados, lo que aumenta la cantidad de componentes y el espacio total de instalación.
Una válvula de bola de montaje directo integra una plataforma de montaje del actuador en el diseño de la válvula. Por lo tanto, se pueden instalar directamente actuadores neumáticos o eléctricos compatibles, lo que ayuda a simplificar la disposición mecánica. Esto es particularmente útil para fabricantes de equipos e integradores de sistemas que diseñan conjuntos compactos de control de fluidos automatizados.
La estructura de montaje directo puede proporcionar varios beneficios prácticos:
- Instalación compacta:Elimina la necesidad de un soporte de montaje separado en configuraciones compatibles.
- Menos componentes:Una conexión más simple puede reducir el hardware adicional.
- Preparación para la automatización:Soporta integración con accionamiento neumático o eléctrico.
- Operación flexible:También se pueden considerar mangos extendidos para aplicaciones manuales adecuadas.
- Integración más sencilla del sistema:El concepto de montaje estandarizado es útil para equipos OEM y sistemas de procesos automatizados.
¿Qué hace que la construcción de una sola pieza sea práctica?
Un cuerpo de válvula de bola de una sola pieza proporciona una construcción sencilla para aplicaciones donde se prefiere una disposición de válvula compacta y robusta. La válvula utiliza un mecanismo operativo de bola y vástago para controlar el flujo de fluido, mientras que el asiento y los componentes de sellado proporcionan la función de cierre necesaria.
El mecanizado de precisión también es importante. Las dimensiones precisas entre el cuerpo, la bola, el vástago y los componentes de sellado ayudan a respaldar un funcionamiento suave y un sellado confiable. Shangtai especifica componentes mecanizados con precisión e inspección de materiales como parte de su enfoque de fabricación.
La válvula también incorpora un vástago antiexplosión y una opción de dispositivo de bloqueo. Estas características pueden resultar valiosas en instalaciones industriales donde el funcionamiento controlado y la seguridad mecánica son consideraciones importantes.
¿Dónde se puede utilizar esta válvula de bola?
La combinación de acero inoxidable electropulido, construcción compacta y montaje directo del actuador hace que esta válvula sea adecuada para aplicaciones donde se requiere aislamiento de fluidos y automatización.
Las áreas de aplicación típicas incluyen:
- Equipo farmacéutico:Útil donde son importantes superficies lisas y componentes de control de flujo limpiables.
- Procesamiento de alimentos:Adecuado para sistemas de fluidos que requieren componentes de acero inoxidable resistentes a la corrosión.
- Tratamiento de agua:Apropiado para puntos automatizados de aislamiento y control de flujo.
- Procesamiento químico:La construcción de acero inoxidable puede proporcionar durabilidad en entornos de proceso seleccionados.
- Automatización industrial:El montaje directo del actuador admite la apertura y el cierre automatizados.
- Equipos originales:Una configuración de válvula compacta puede simplificar la integración en maquinaria empaquetada.
La idoneidad de la aplicación siempre debe evaluarse en función del fluido, la presión, la temperatura, la compatibilidad química, el estándar de conexión y los requisitos del actuador reales.
Especificaciones clave de un vistazo
Las siguientes especificaciones proporcionan una referencia práctica para ingenieros, distribuidores, compradores OEM e integradores de sistemas que evalúan esta válvula.
| Parámetro | Especificación |
|---|---|
| Tipo de válvula | 1 válvula de bola de montaje directo de acero inoxidable electropulido. |
| Tamaño nominal | 1/4" a 2" |
| Clase de presión | CL150 |
| Presión máxima | 285 psi |
| Estándares de hilo | TNP/BSP |
| Estándar de diseño y fabricación | ASME B16.34 |
| Estándar de prueba | API 598 |
| Material del cuerpo | ASTM A351 CF8 (304) |
| Material de bola y vástago | ASTM A182 F304 |
| Material del asiento | RPTFE (PTFE + 15% de relleno) |
| Rango de temperatura | -25°C a 150°C |
| Tipo de puerto | Puerto Reducido |
Para la selección técnica, los compradores deben verificar los dibujos dimensionales, las clasificaciones de presión y temperatura, la configuración del material y los requisitos de conexión más recientes antes de realizar un pedido.
¿Cómo deben los compradores seleccionar la válvula adecuada?
Seleccionar una válvula de bola de acero inoxidable debería implicar algo más que simplemente igualar el tamaño nominal de la tubería. Los ingenieros deben considerar el entorno operativo completo para evitar problemas de compatibilidad o rendimiento.
1. Confirme el estándar de conexión
La válvula admite configuraciones roscadas NPT y BSP. El estándar de rosca seleccionado debe coincidir con el sistema de tuberías o accesorios conectados para evitar problemas de instalación.
2. Verifique la presión y la temperatura
La presión máxima especificada es 285 PSI, mientras que el rango de temperatura indicado es de -25 °C a 150 °C. Las condiciones reales de aplicación deben permanecer dentro de la clasificación de presión y temperatura aplicable.
3. Evaluar la compatibilidad del material
El acero inoxidable 304 y 316 ofrece diferentes niveles de resistencia a la corrosión. Al seleccionar el material se deben considerar el fluido del proceso, la concentración, la temperatura y los productos químicos de limpieza.
4. Determinar el método operativo
Para equipos automatizados, confirme si se prefiere un actuador neumático o eléctrico. La estructura de montaje directo puede ayudar a reducir la complejidad de la instalación cuando el actuador es compatible con la disposición de montaje de la válvula.
5. Considere los requisitos de flujo
Este modelo utiliza una configuración de puerto reducido. Los compradores deben considerar el caudal requerido y la caída de presión en lugar de seleccionar una válvula basándose únicamente en el tamaño de la tubería. Los valores de Kv enumerados pueden proporcionar un punto de partida útil para la evaluación del flujo.
Ventajas clave para compradores industriales
Para los compradores que comparan válvulas de bola de acero inoxidable, el valor de esta configuración proviene de la combinación de tratamiento de superficie, construcción, compatibilidad de automatización y flexibilidad de fabricación.
| Característica | Beneficio práctico |
|---|---|
| Acabado electropulido | Superficie más lisa y limpieza más fácil |
| Construcción de acero inoxidable | Resistencia a la corrosión y durabilidad mecánica. |
| Plataforma de montaje directo | Simplifica la integración del actuador |
| Cuerpo de una pieza | Construcción de válvula compacta y sencilla |
| Opciones 304 / 316 | Permite la selección de materiales para diferentes entornos. |
| Roscas NPT/BSP | Admite diferentes requisitos de conexión de tuberías |
| Personalización OEM | Admite especificaciones personalizadas y requisitos a granel |
Consideraciones de instalación y mantenimiento
Incluso una válvula de alta calidad requiere prácticas de instalación y operación adecuadas. Antes de la instalación, inspeccione las roscas, las superficies de sellado, el cuerpo de la válvula y la tubería para detectar contaminación o daños. La tubería debe estar correctamente alineada para evitar tensiones mecánicas innecesarias en la válvula.
Durante la puesta en servicio, verifique que la válvula se abra y cierre suavemente y que el actuador, si está instalado, funcione dentro del rango de torque requerido. Las pruebas de presión deben seguir los procedimientos aplicables del proyecto y los requisitos de seguridad.
Para un servicio a largo plazo, los equipos de mantenimiento deben verificar periódicamente:
- Fugas externas alrededor de conexiones roscadas y sellos
- Par de funcionamiento y movimiento de la válvula.
- Montaje y alineación del actuador
- Signos de corrosión o daño superficial.
- Rendimiento del asiento y sellado
- Condiciones de presión y temperatura de funcionamiento.
Se recomienda seguir la documentación técnica del fabricante y los estándares industriales aplicables al instalar, probar o dar servicio a la válvula.
Preguntas frecuentes
¿Cuál es el principal beneficio de una válvula de bola de acero inoxidable electropulido?
El electropulido produce una superficie de acero inoxidable más suave que puede mejorar la facilidad de limpieza, reducir la acumulación de residuos en la superficie y respaldar la resistencia a la corrosión. Esto hace que la válvula sea particularmente atractiva para aplicaciones industriales sensibles a la limpieza.
¿Se puede conectar la válvula a un actuador neumático?
Sí. La plataforma de montaje directo está diseñada para soportar actuadores neumáticos compatibles. También se pueden considerar actuadores eléctricos y mangos extendidos adecuados según los requisitos operativos.
¿Qué tallas hay disponibles?
El rango de tamaño estándar es de 1/4" a 2". Los compradores que requieran otros tamaños o especificaciones personalizadas pueden discutir sus requisitos con el fabricante.
¿La válvula admite roscas NPT y BSP?
Sí. Se encuentran disponibles opciones de conexión roscada NPT y BSP, lo que permite combinar la válvula con diferentes sistemas de tuberías.
¿Qué estándares están asociados con esta válvula?
La información del producto especifica ASME B16.34 para diseño y fabricación y API 598 para pruebas e inspección. Los requisitos específicos del proyecto deben confirmarse antes de la adquisición.
¿Puede Shangtai proporcionar personalización OEM?
Sí. Shangtai admite requisitos de válvulas OEM y personalizadas, incluida la selección de materiales, especificaciones, tratamiento de superficies, estándares de conexión y requisitos de producción a granel.
¿Por qué considerar Shangtai para su proyecto de válvulas?
El1 válvula de bola de montaje directo de acero inoxidable electropulido.está diseñado para compradores que necesitan una combinación de calidad de superficie lisa de acero inoxidable, construcción de válvula compacta e integración de automatización conveniente. Sus opciones de acero inoxidable 304/316, conexiones NPT o BSP, estructura de montaje directo del actuador y diseño industrial lo convierten en una opción versátil para sistemas de control de fluidos en múltiples industrias.
Shangtai brinda soporte a distribuidores, fabricantes de equipos OEM, integradores de sistemas y proyectos industriales con soluciones de válvulas personalizadas y capacidades de suministro a granel. Si está evaluando el tamaño de la válvula, el material, la presión nominal, el tipo de conexión, el tratamiento de la superficie o la compatibilidad del actuador, consulte la válvula de bola de montaje directo de acero inoxidable electropulido de 1 pieza para obtener detalles del producto e información de selección.
¿Busca una solución confiable de válvulas de acero inoxidable para su próximo proyecto?Comparta sus requisitos de tamaño, medio de trabajo, presión, temperatura, estándar de conexión y automatización requeridos con Shangtai para recibir una configuración y soporte técnico adecuados.Contáctenoshoy para analizar sus requisitos de válvulas OEM, personalizadas o a granel y encontrar una solución práctica para su sistema de control de fluidos.
