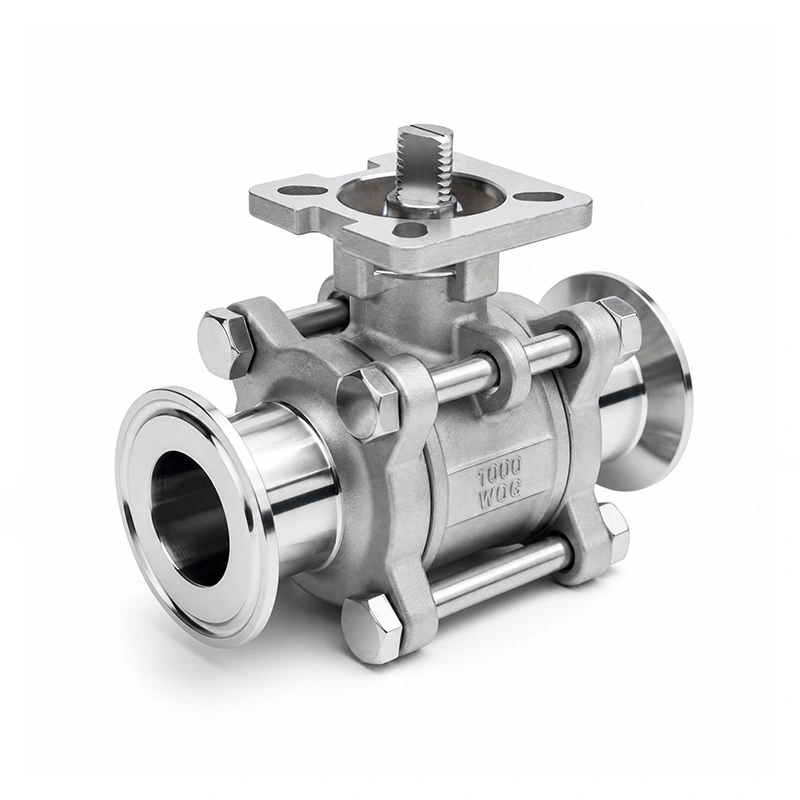

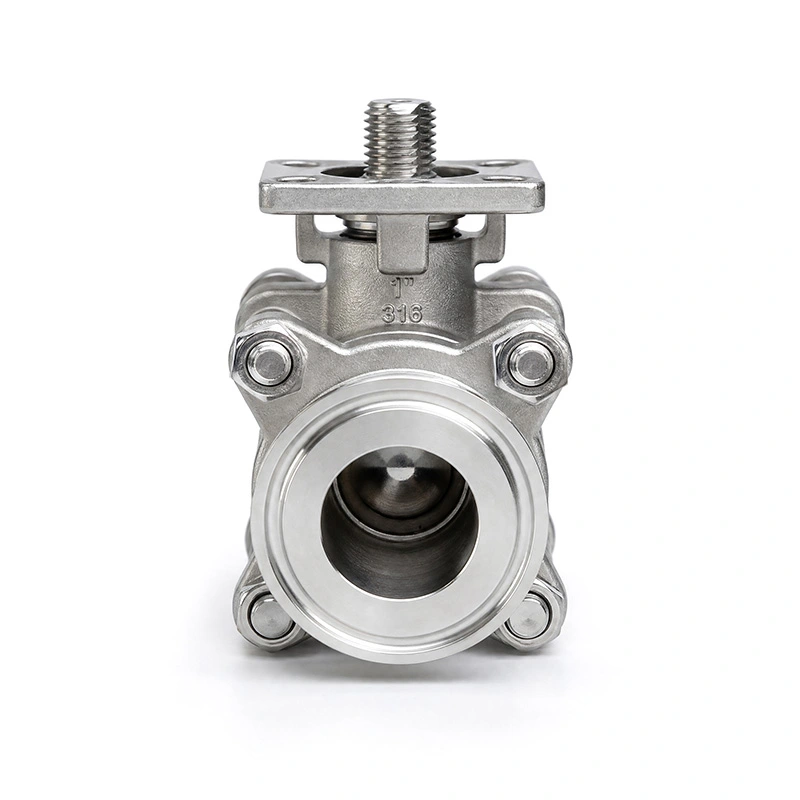

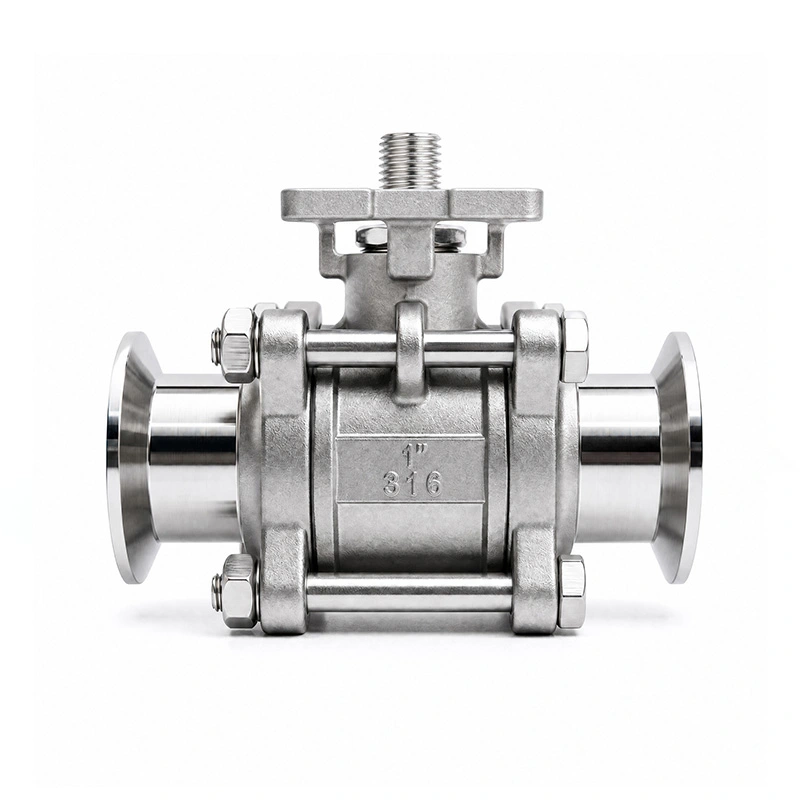

Válvula de bola de triple abrazadera completamente encapsulada de 3 piezas con almohadilla de montaje ISO 5211

La válvula de bola Tri-clamp totalmente encapsulada de 3 piezas con almohadilla de montaje ISO 5211 utiliza un cuerpo de válvula de tres piezas con conexiones Tri-clamp para sistemas de tuberías sanitarias y de proceso. La construcción de tres piezas proporciona acceso a los componentes internos después de aislar la tubería, mientras que la plataforma de montaje ISO 5211 proporciona una interfaz estandarizada para la instalación de actuadores neumáticos o eléctricos. Esta configuración es adecuada para sistemas de control de fluidos donde se requieren conexiones sanitarias y operación automatizada de válvulas.

Dimensiones principales

Características clave del diseño

Construcción de válvula de tres piezas

El cuerpo de tres piezas consta de una sección de válvula central y dos secciones finales. Después de aislar adecuadamente la tubería y despresurizar la válvula, se puede abrir el cuerpo para inspeccionar o reemplazar los componentes internos. Esta estructura es útil para aplicaciones donde se requiere mantenimiento periódico de asientos, sellos u otras piezas internas.

Conexión de triple abrazadera

Las conexiones Tri-clamp utilizan una disposición de abrazadera y junta en lugar de juntas roscadas o bridadas. Este método de conexión permite instalar o quitar la válvula sin soldar la válvula directamente a la tubería. El material de junta aplicable y las dimensiones de la conexión deben seleccionarse de acuerdo con el medio del proceso, la temperatura y las especificaciones de la tubería.

Montaje del actuador ISO 5211

La válvula de bola de tres abrazaderas completamente encapsulada de 3 piezas con almohadilla de montaje ISO 5211 está diseñada con una interfaz de montaje del actuador ISO 5211 en la válvula. Esto permite montar actuadores neumáticos o eléctricos compatibles directamente en la válvula sin depender de una disposición de montaje convencional independiente. La selección del actuador debe coincidir con el tamaño de la válvula, el par de operación y los requisitos de control del sistema.

Componentes húmedos de acero inoxidable 316

El cuerpo está especificado como ASTM A351 CF8M (316), mientras que la bola y el vástago están especificados como ASTM A182 F316. Estos materiales de acero inoxidable son adecuados para una variedad de aplicaciones de fluidos industriales donde la compatibilidad del material y la resistencia a la corrosión son consideraciones importantes. El asiento de RPTFE combina PTFE con un 15% de relleno y debe evaluarse con respecto al medio real y la temperatura de funcionamiento antes de seleccionarlo.

Aplicaciones

La válvula de bola de triple abrazadera totalmente encapsulada de 3 piezas con almohadilla de montaje ISO 5211 se puede utilizar en sistemas de tuberías que requieren una válvula de cierre compacta, conexiones de estilo sanitario y accionamiento automatizado opcional. Las áreas de aplicación típicas incluyen:

Procesamiento de líquidos generales

Manejo de fluidos químicos

Instalaciones de tratamiento de agua

Fabricación industrial ligera

Sistemas de tuberías automatizados

Instalación y operación

Instalación de triple abrazadera

Antes de la instalación, confirme que el tamaño de la válvula, las dimensiones de la conexión, el material de la junta y los requisitos de presión y temperatura coincidan con las especificaciones de la tubería. Coloque la válvula entre las conexiones Tri-clamp correspondientes, instale la junta adecuada y asegure la junta con la abrazadera. Se debe verificar que la conexión esté correctamente alineada antes de presurizar el sistema.

Instalación del actuador

La plataforma de montaje ISO 5211 proporciona la interfaz para actuadores neumáticos o eléctricos compatibles. Verifique el patrón de montaje del actuador, las dimensiones del eje y el torque de operación requerido antes de la instalación. El actuador debe instalarse y ajustarse según las instrucciones del fabricante de la válvula y del actuador.

Mantenimiento

Antes del mantenimiento, aísle la válvula de la tubería y libere toda la presión residual. La construcción de tres piezas permite abrir el cuerpo de la válvula para inspeccionar la bola, los asientos, el vástago y los componentes de sellado. Reemplace los componentes desgastados con piezas adecuadas y verifique el sellado y el estado de funcionamiento de la válvula antes de devolverla al servicio.

Consideraciones de selección

Al seleccionar esta válvula para un nuevo sistema de tuberías, considere el medio operativo, la presión, la temperatura, el tamaño de la tubería, las dimensiones de la conexión y el método de actuación requerido. Se debe verificar la compatibilidad del asiento de la válvula y los materiales de sellado con el fluido del proceso. Para aplicaciones automatizadas, el actuador debe seleccionarse de acuerdo con el par de operación de la válvula y los requisitos de control del sistema.

Preguntas frecuentes

P1: ¿Para qué se utiliza una válvula de bola Tri-clamp totalmente encapsulada de 3 piezas con almohadilla de montaje ISO 5211?

Una válvula de bola Tri-clamp completamente encapsulada de 3 piezas con almohadilla de montaje ISO 5211 se utiliza para el control de fluidos de encendido/apagado en sistemas de tuberías donde se requiere un cuerpo de válvula de tres piezas, una conexión Tri-clamp y una interfaz de montaje del actuador. Puede configurarse para operación manual o combinarse con un actuador neumático o eléctrico adecuado para control automatizado.

P2: ¿Qué proporciona la plataforma de montaje ISO 5211?

La plataforma de montaje ISO 5211 proporciona una interfaz de montaje de actuador estandarizada. Los actuadores neumáticos o eléctricos compatibles se pueden montar de acuerdo con las dimensiones de montaje ISO 5211 aplicables, sujeto al tamaño del actuador y a los requisitos de torque de la válvula.

P3: ¿Cuáles son las ventajas de la construcción de tres piezas?

La construcción de tres piezas proporciona acceso a los componentes internos de la válvula después de que la tubería ha sido aislada y despresurizada. Esto puede simplificar la inspección y el reemplazo de asientos, sellos y otros componentes reparables en comparación con un cuerpo de una sola pieza completamente cerrado.

P4: ¿Qué materiales se utilizan para esta válvula?

El cuerpo es ASTM A351 CF8M (316), mientras que la bola y el vástago son ASTM A182 F316. El asiento es RPTFE (PTFE+15%fv). Otras configuraciones de materiales están disponibles a pedido.

P5: ¿Se puede utilizar esta válvula con actuadores neumáticos o eléctricos?

Sí. La interfaz de montaje ISO 5211 está diseñada para la instalación del actuador. El actuador adecuado debe seleccionarse según el tamaño de la válvula, el par de funcionamiento, la presión, la temperatura y los requisitos del sistema de control.

P6: ¿Qué se debe comprobar antes de realizar el pedido?

Confirme el tamaño de válvula requerido, las dimensiones de la conexión, la presión de operación, la temperatura, el medio de proceso, el material del asiento y el método de actuación. Para sistemas automatizados, también se debe confirmar el patrón de montaje del actuador y el torque requerido.
