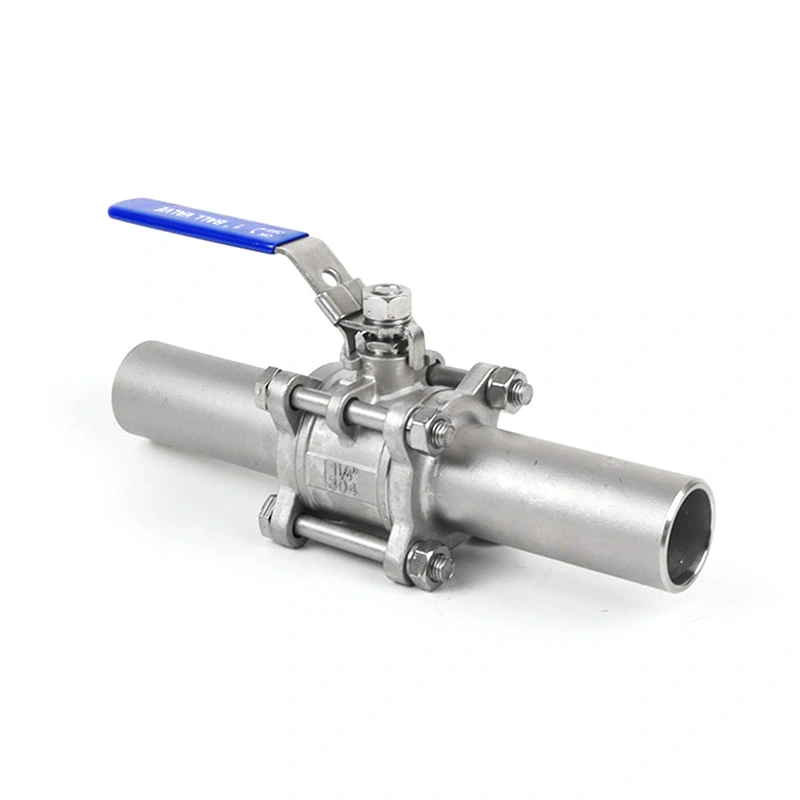

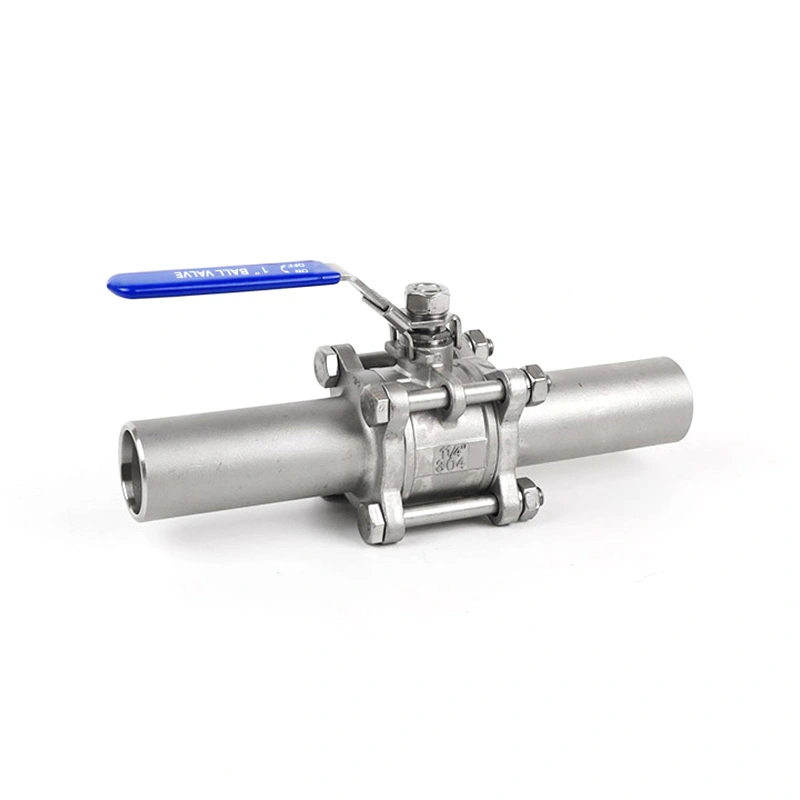

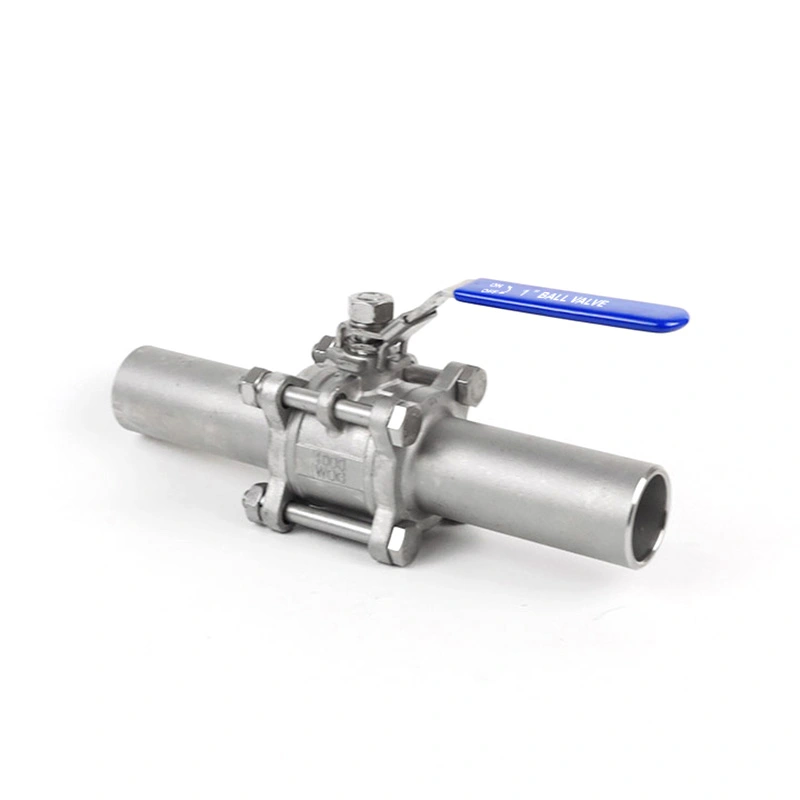

Soldadura de válvula de bola de 3 piezas extendida

La válvula de bola 3PC Weld Extended utiliza extremos extendidos para soldar a tope para proporcionar una longitud de soldadura adicional entre la válvula cuerpo y tubería. Los extremos extendidos son útiles para tuberías aisladas, instalaciones enterradas y diseños de tuberías. donde se requiere una distancia de soldadura adicional. El cuerpo de tres piezas también proporciona acceso a los componentes internos para inspección y reemplazo después de aislar la tubería.

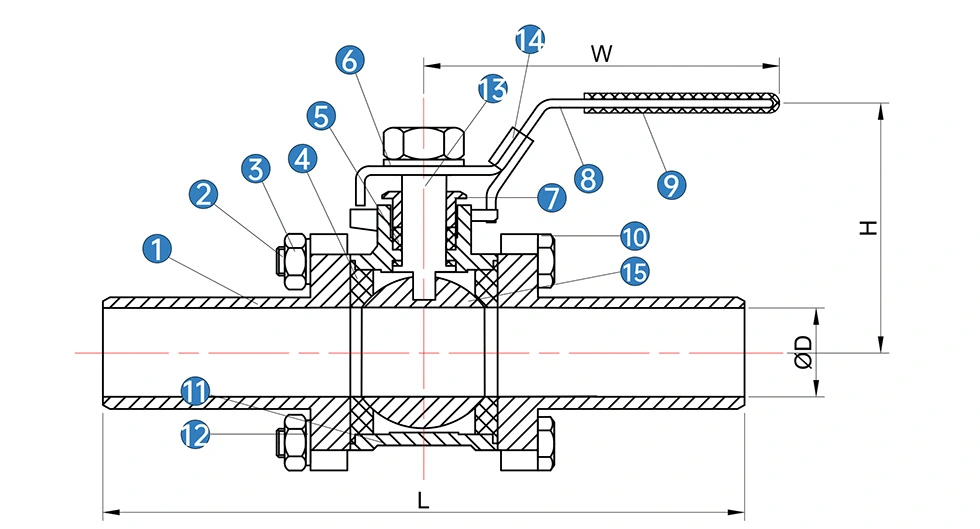

Dimensiones principales

* N: Extremos de rosca según ANSI B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

Características del producto

1. Extremos extendidos soldados a tope

Los extremos de soldadura extendidos brindan espacio adicional para soldar tuberías y ayudan a mantener el trabajo de soldadura alejado de la tubería principal. cuerpo de válvula. Esta configuración es útil para tuberías aisladas o enterradas donde es necesario colocar la válvula. fuera del aislamiento o en un lugar accesible.

2. Construcción de tres piezas

El cuerpo dividido permite abrir la válvula para inspección y mantenimiento. Asientos, sellos y otros internos. Se puede acceder a los componentes cuando es necesario reemplazarlos, lo que reduce la necesidad de reemplazar el conjunto completo de la válvula.

3. Materiales de acero inoxidable 316

La válvula de bola de 3 piezas para soldadura extendida utiliza ASTM A351 CF8M (316) para el cuerpo y ASTM A182 F316 para la bola y el vástago. El asiento estándar es RPTFE (PTFE+15%fv). Se pueden suministrar otras combinaciones de materiales según las necesidades. condiciones de servicio.

4. Conexión soldada a tope

Los extremos soldados siguen los requisitos de ASME B16.25. Una conexión soldada a tope proporciona una unión permanente entre la válvula y tubería, con el procedimiento de soldadura y preparación de la tubería determinados por la especificación de tubería aplicable.

Soldadura e Instalación

Antes de soldar, verifique el tamaño de la tubería, las dimensiones del extremo soldado, la condición del bisel y la alineación. El oleoducto debe ser correctamente apoyado para evitar una carga excesiva en la válvula durante la instalación. Los procedimientos de soldadura también deben seguir la especificación del proyecto aplicable.

Los extremos extendidos proporcionan una distancia adicional entre el área de soldadura y los componentes internos de la válvula. Soldadura adecuada y Aún así se deben seguir los procedimientos de control de calor para proteger el asiento, los sellos y otros componentes sensibles al calor.

Materiales y condiciones de funcionamiento

La válvula está especificada para un rango de temperatura de -25 ℃ a 150 ℃ y una presión máxima de 285 PSI según la lista condiciones. Los límites de funcionamiento reales deben confirmarse según el tamaño de la válvula, el medio, la temperatura y la clasificación de presión-temperatura aplicable.

El cuerpo de acero inoxidable, la bola F316 y el vástago F316 están destinados a medios industriales compatibles. Asiento y sellado La selección del material debe compararse con el fluido, la temperatura y la presión reales antes de realizar el pedido.

Inspección de calidad

Inspección de materiales

La identificación del material y los registros de inspección relacionados se pueden proporcionar de acuerdo con los requisitos del pedido. Materiales Los informes de prueba están disponibles para las configuraciones de válvulas aplicables.

Inspección dimensional

Las dimensiones de la válvula y las características del extremo soldado se comparan con los dibujos y requisitos del producto especificados. La inspección puede incluir la longitud del extremo soldado, las dimensiones y el estado general del ensamblaje.

Pruebas de presión y sellado

Las pruebas e inspección de válvulas siguen los requisitos de API 598. Se realizan pruebas de presión y sellado para comprobar la rendimiento del sellado del cuerpo de la válvula y del asiento antes del envío.

Inspección de válvula terminada

La inspección final cubre la apariencia de la válvula, el ensamblaje, la protección del extremo soldado y el estado de funcionamiento. Producto requerido Los documentos se pueden preparar según el pedido.

Aplicaciones

La válvula de bola de 3 piezas Weld Extended es adecuada para tuberías industriales donde se necesita una conexión soldada y soldadura adicional. Se requieren distancias. Las aplicaciones típicas incluyen procesamiento petroquímico, sistemas de petróleo y gas, energía térmica, tratamiento de agua y control de fluidos industriales en general.

La configuración de extremo extendido es particularmente útil cuando se requiere aislamiento de tuberías, instalaciones subterráneas o aislamientos en el sitio. El diseño limita el espacio disponible alrededor del cuerpo de la válvula. La idoneidad de la aplicación debe confirmarse basándose en la medio, presión, temperatura y especificación de la tubería.

Embalaje

Las válvulas se embalan para el transporte de exportación utilizando cajas de cartón corrugado y cajas de madera contrachapada. Los extremos de soldadura son protegido durante el embalaje para reducir el riesgo de daños al bisel y las superficies de conexión durante el manejo y envío.

Preguntas frecuentes

1. ¿Cuál es el propósito de los extremos soldados extendidos en una válvula de bola de 3 piezas soldada extendida?

Los extremos de soldadura extendidos proporcionan una distancia de soldadura adicional entre el cuerpo de la válvula y la tubería. Son útiles para Tuberías aisladas, instalaciones enterradas y otros diseños donde el área de soldadura necesita estar más alejada. del cuerpo de la válvula.

2. ¿Qué material se utiliza para la válvula?

El material del cuerpo estándar es ASTM A351 CF8M (316), y se utiliza ASTM A182 F316 para la bola y el vástago. el asiento es RPTFE (PTFE+15%vv). Otros materiales están disponibles a pedido.

3. ¿Qué norma se aplica a los extremos soldados a tope?

Los extremos soldados a tope se especifican según ASME B16.25. El procedimiento de soldadura final debe seguir las normas aplicables. especificación del oleoducto o del proyecto.

4. ¿Se puede mantener la válvula después de la instalación?

Sí. El cuerpo de tres piezas proporciona acceso a los componentes internos para su inspección y reemplazo. El oleoducto debe aislarse y despresurizarse antes del mantenimiento de la válvula.

5. ¿Cuáles son los límites de presión y temperatura?

La presión máxima indicada es 285 PSI y el rango de temperatura es de -25 ℃ a 150 ℃. La operación real permitida Las condiciones dependen del tamaño de la válvula, el medio y la clasificación de presión y temperatura aplicable.

6. ¿Qué documentos se pueden aportar?

Se pueden proporcionar informes de pruebas de materiales e inspecciones aplicables o documentación del producto de acuerdo con la válvula. Requisitos de configuración y pedido.
