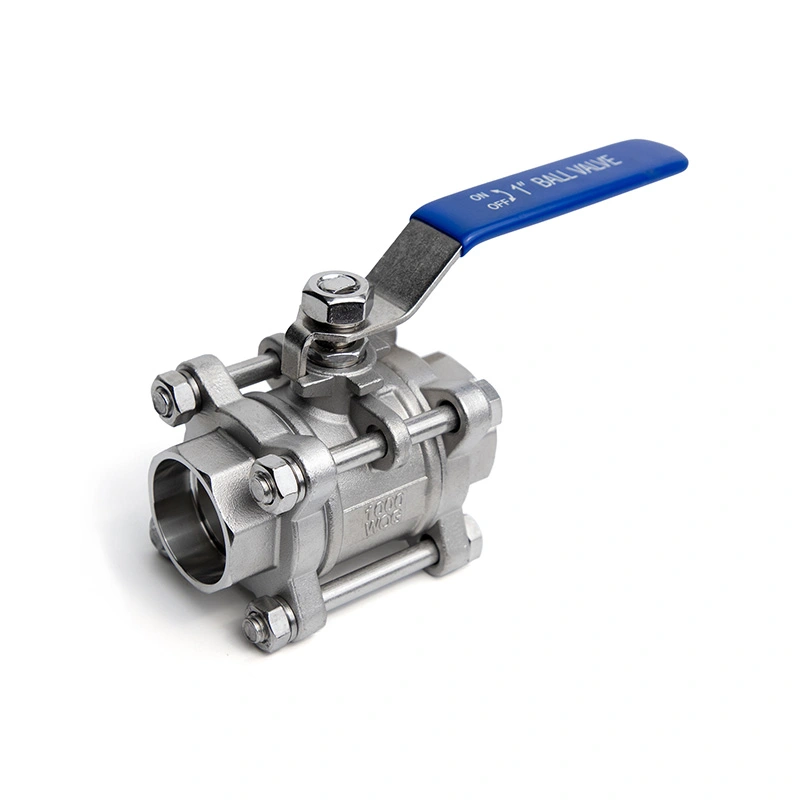

Válvula de bola de acero inoxidable con extremos soldados a zócalo de 3 piezas

La válvula de bola de acero inoxidable con extremos soldados a zócalo de 3 piezas combina un cuerpo de acero inoxidable de tres piezas con extremos soldados a zócalo para conexiones de tubería compactas y permanentes. Su construcción de cuerpo dividido permite acceder a los sellos internos y otros componentes reparables después de aislar y despresurizar la válvula. El paso de flujo de puerto completo admite una baja resistencia al flujo, mientras que el diseño de bola y asiento proporciona un cierre bidireccional para fluidos compatibles. Es adecuado para tuberías de alta presión en petróleo y gas, procesamiento químico, tratamiento de agua y otros sistemas industriales.

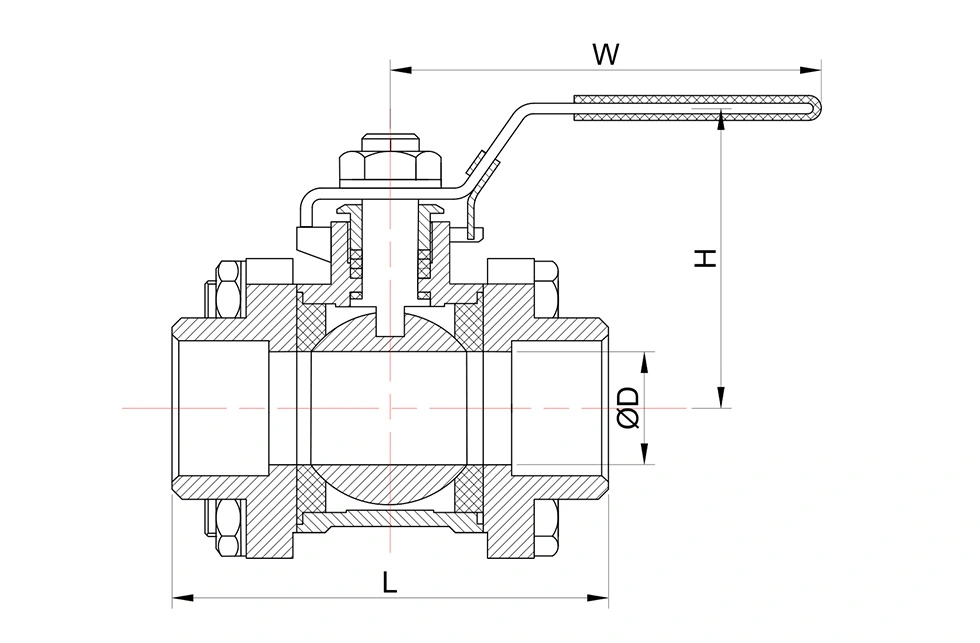

Dimensiones principales

* N: Extremos de rosca según ANSl B 2.1 NPT
* B: Extremos de rosca según BS21 BSP

KvVALORES

Kv (m3/h) = Caudal de agua en metros cúbicos por hora que generará una caída de presión de 1 bar a través de la válvula.

Funciones de válvula y características clave

1. Conexión por enchufe y soldadura

The socket-weld ends are machined to the specified connection dimensions for welded installation with compatible piping. This connection is commonly used on small-bore industrial lines where a permanent pipe-to-valve joint is required. Welding should follow the applicable piping specification and procedure.

2. Cuerpo de tres piezas

El cuerpo atornillado de tres piezas permite el acceso a los componentes internos de la válvula después de que la tubería ha sido aislada y despresurizada. Los sellos y otras piezas reparables se pueden inspeccionar o reemplazar sin reemplazar el conjunto completo de la válvula.

3. Sellado de bolas y asientos

La bola gira contra el asiento para abrir o cerrar el paso de flujo. La válvula proporciona cierre en ambas direcciones del flujo cuando el asiento seleccionado y los materiales de sellado son adecuados para las condiciones de servicio. El paso de flujo también permite que el fluido pase a través de la válvula con una obstrucción limitada cuando está completamente abierta.

4. Construcción de acero inoxidable

La construcción de acero inoxidable está disponible para aplicaciones que involucran agua, petróleo, gas y medios químicos compatibles. La selección del material debe tener en cuenta la composición del fluido, la concentración, la temperatura de funcionamiento, la presión y las condiciones de corrosión.

Sobre Shangtai

Shangtai tiene su sede en Wenzhou, Zhejiang, China, y fabrica válvulas industriales para los mercados nacionales y de exportación. Sus actividades de producción cubren mecanizado, montaje de válvulas, pruebas de presión, inspección y marcado de productos.

El sistema de gestión de calidad está certificado según ISO 9001 y la documentación CE está disponible para los productos aplicables. La inspección puede incluir verificaciones de material entrante, inspección en proceso, inspección de válvulas terminadas y verificaciones previas al envío de acuerdo con los requisitos del pedido.

Para válvulas de bola para soldar se pueden suministrar diferentes configuraciones de conexión según las dimensiones requeridas y las normas aplicables. Las configuraciones de soldadura por encaje tipo A y tipo B están disponibles para requisitos específicos, con las dimensiones de conexión confirmadas antes de la producción.

Preguntas frecuentes

1. ¿Cuál es la diferencia entre conexiones soldadas y roscadas?

Las conexiones soldadas utilizan una unión soldada entre la válvula y la tubería, mientras que las conexiones roscadas dependen de roscas de tubería coincidentes. Los extremos para soldar se especifican comúnmente para tuberías de diámetro pequeño donde se requiere una conexión soldada permanente. La conexión adecuada depende del estándar de tubería, la presión, la temperatura y los requisitos de instalación.

2. ¿Hay disponibles diferentes configuraciones de soldadura por encaje?

Sí. Se pueden suministrar diferentes configuraciones de soldadura según las dimensiones requeridas y los estándares de tubería aplicables. El tipo de conexión y los requisitos dimensionales deben confirmarse antes de la producción, particularmente para válvulas de reemplazo y proyectos de exportación.

3. ¿Se puede abrir la válvula para mantenimiento interno?

Sí. El cuerpo de tres piezas se puede separar después de que la tubería haya sido aislada y despresurizada, lo que permite inspeccionar o reemplazar los sellos internos y otros componentes útiles. La válvula no debe desmontarse mientras la tubería esté presurizada.

4. ¿Qué documentos están disponibles con la válvula?

Se puede proporcionar documentación ISO 9001 y CE para las configuraciones aplicables. También se pueden suministrar documentación de materiales, registros de inspección, informes de pruebas y dibujos de productos de acuerdo con el pedido y los requisitos del proyecto.

5. ¿Qué aplicaciones son adecuadas para una válvula de bola de acero inoxidable con extremos soldados a zócalo de 3 piezas?

La válvula se puede utilizar para fluidos compatibles en petróleo y gas, petroquímicos, procesamiento químico, tratamiento de agua, generación de energía y tuberías industriales en general. El material, el asiento y los componentes de sellado deben seleccionarse de acuerdo con el medio, la presión y la temperatura reales.

6. ¿Qué información se requiere para la selección de válvulas?

La información clave incluye el tamaño de la válvula, la presión nominal, las dimensiones de la soldadura por encaje, el medio de trabajo, la presión de funcionamiento, la temperatura, los materiales del cuerpo y del sellado, la cantidad y los estándares aplicables. Para proyectos de reemplazo, también se pueden proporcionar dibujos de válvulas existentes o información dimensional para su confirmación.
